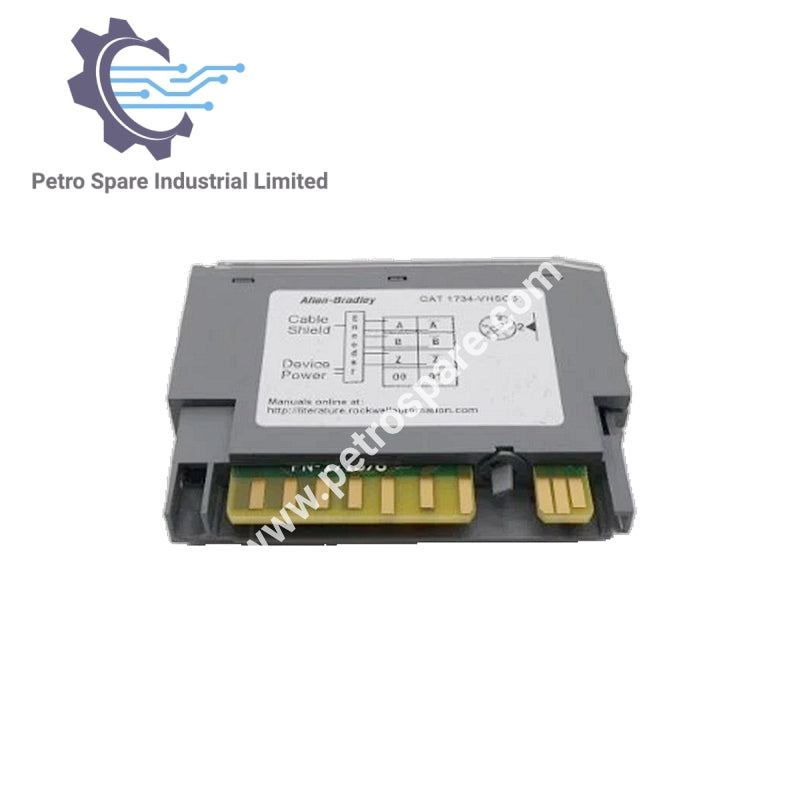

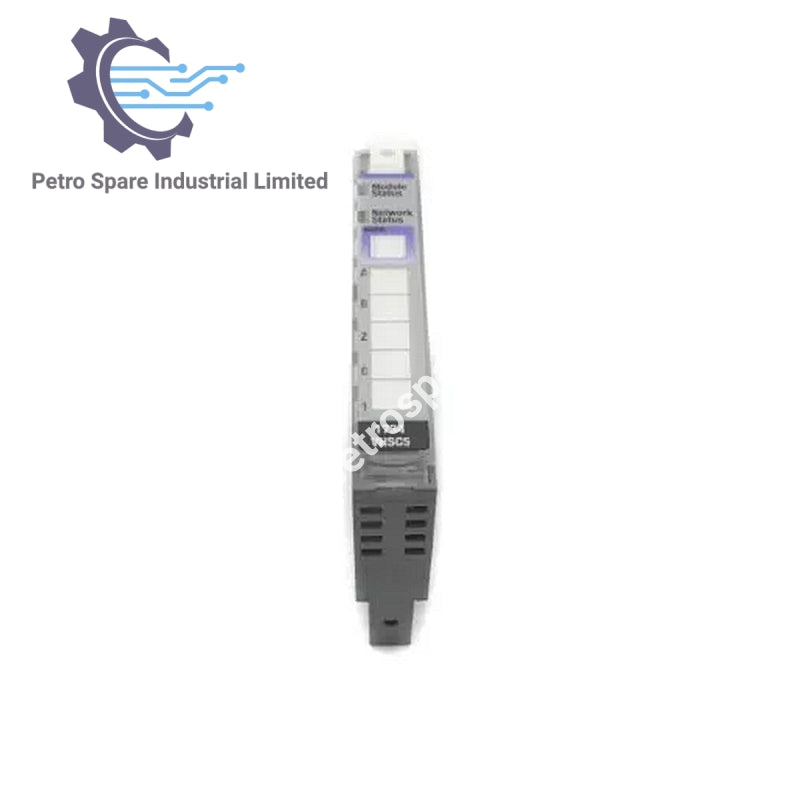

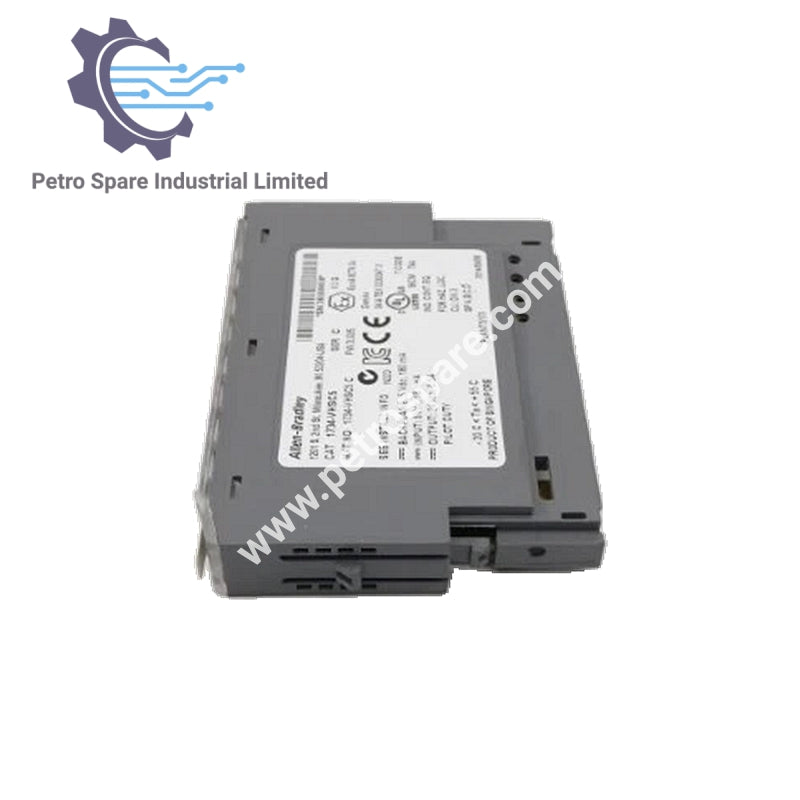

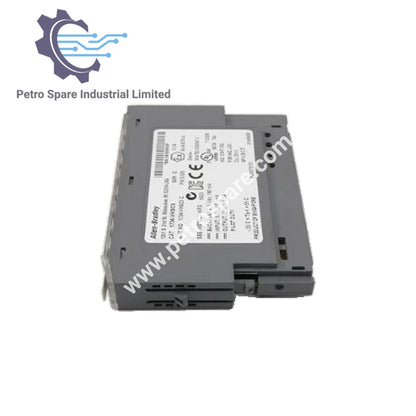

1734-VHSC5

Visão Geral do Produto

O 1734-VHSC5 é um módulo de contador de alta velocidade da Allen-Bradley POINT I/O, suportando frequências de até 1 MHz para configurações de entrada de contador e codificador.

Especificações

• Classificações de Frequência: 250 kHz, 500 kHz, 1 MHz

• Entradas: 1 grupo – A/Aret, B/Bret, Z/Zret

• Tensão de Entrada: 5 V DC

• Corrente de Entrada: 19.1 mA @ 5 V, 25.7 mA @ 6 V

Limiares de Entrada

• Corrente em Estado DESLIGADO (máx): ≤ 0.250 mA

• Tensão em Estado DESLIGADO: ≤ 1.25 V DC

• Corrente em Estado LIGADO (mín): ≥ 5 mA

• Tensão em Estado LIGADO (mín): ≥ 2.6 V DC

• Tensão em Estado LIGADO (máx): ± 6 V

Opções de Filtro de Entrada

• Filtros Selecionáveis: 50 Hz, 500 Hz, 5 kHz, 50 kHz, Nenhum

Frequências Máximas de Entrada

• Configuração X1: 1.0 MHz

• Configuração X2 (sem filtro): 500 kHz

• Configuração X4 (sem filtro): 250 kHz

---
