1734-OX2

Descrição

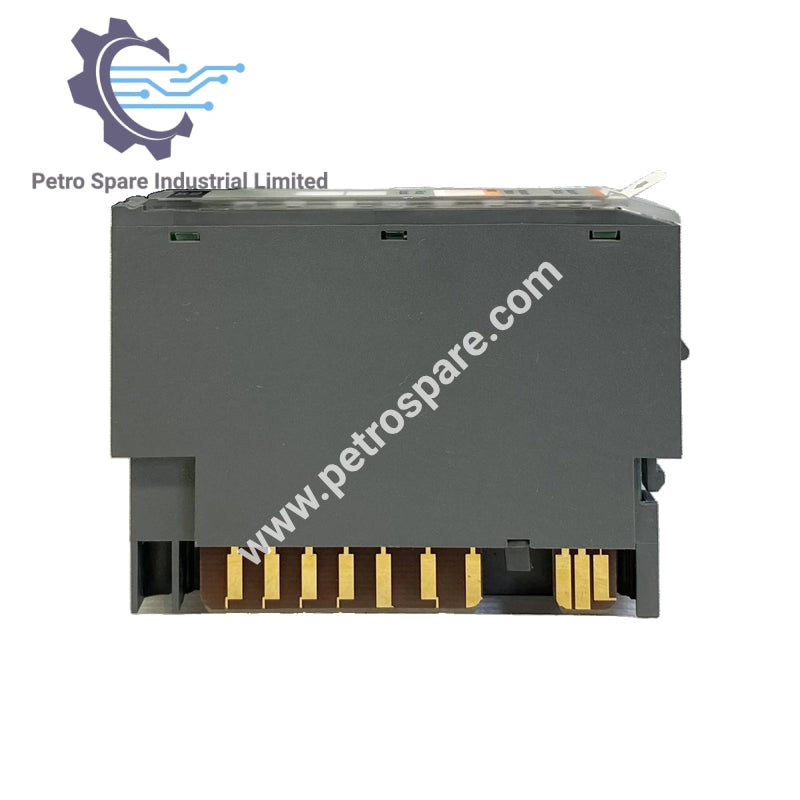

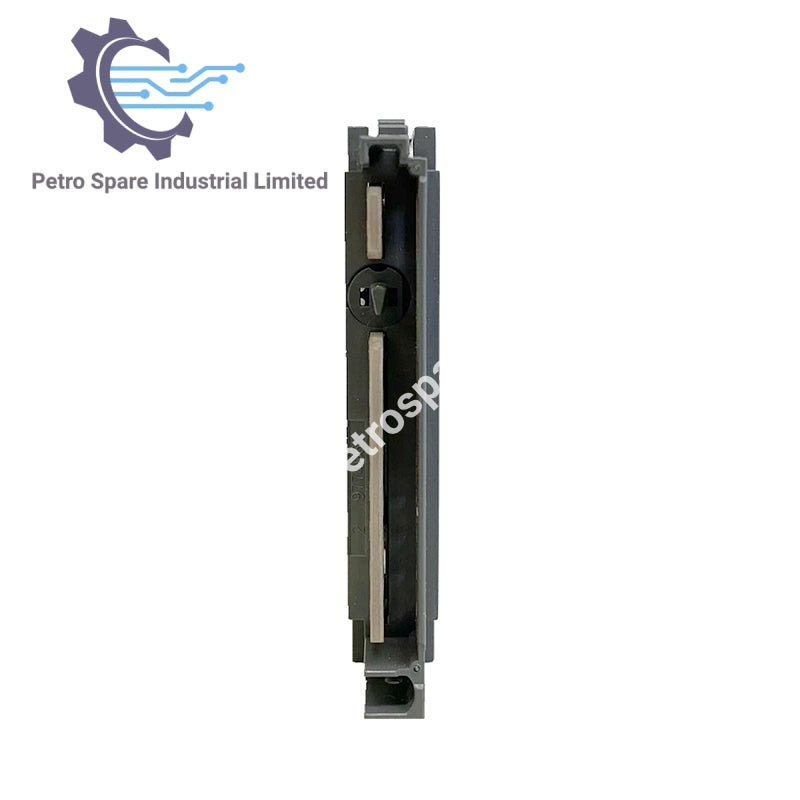

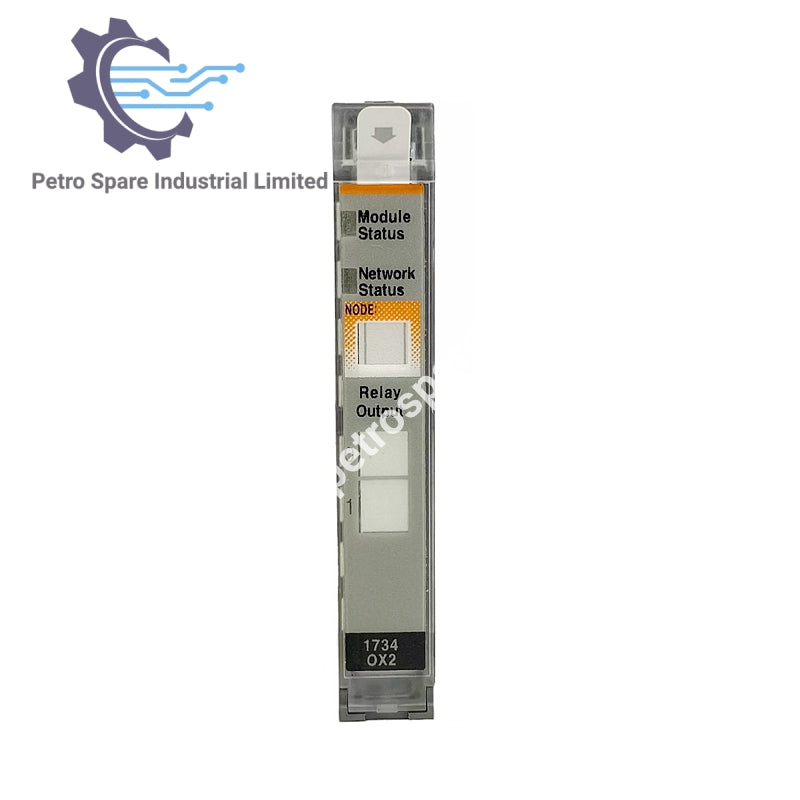

O 1734-OX2 é um módulo de saída digital POINT I/O de 2 pontos da Allen-Bradley, apresentando dois relés eletromecânicos isolados Form C (NA/NF) para cargas resistivas e indutivas AC/DC.

Informações Gerais

• Saída: 2 Pontos

• Fonte de Alimentação: 24V DC

• Faixa de Temperatura: -20…55 °C (-4…131 °F)

Configuração de Saída

• Número de Saídas: 2 relés eletromecânicos isolados Form C (NA/NF)

• Resistência Inicial do Contato: 30 mΩ

• Carga do Contato (mín): 5 µA

• Frequência de Comutação (máx): 1 operação/3 s (0,3 Hz carga nominal)

• Tempo de Operação/Liberação (máx): 10 ms

• Tempo de Rebate (médio): 1,2 ms

• Atraso do Sinal de Saída (Desligar-para-Ligar): 10 ms

• Atraso do Sinal de Saída (Ligar-para-Desligar): 10 ms

• Vazamento em Estado Desligado (máx): 2,0 mA @ 240V AC (via circuito snubber)

• Fusíveis: As saídas não são protegidas por fusíveis

Classificações de Saída – Cargas Resistivas

• Faixa de Tensão:
  5…28,8V DC @ 2,0 A
  48V DC @ 0,5 A
  125V DC @ 0,25 A
  125V AC @ 2,0 A
  240V AC @ 2,0 A

• Corrente de Saída:
  2 A @ 5…28,8V DC
  0,5 A @ 48V DC
  0,25 A @ 125V DC
  2 A @ 125V AC
  2 A @ 240V AC

• Potência de Saída em Estado Estacionário (máx):
  250 W @ 125V AC
  480 W @ 240V AC
  60 W @ 28,8V DC
  24 W @ 48V DC
  31 W @ 125V DC

Classificações de Saída – Cargas Indutivas

• Corrente (estado estacionário):
  2,0 A @ 5…28,8V DC (L/R = 7 ms)
  0,5 A @ 48V DC (L/R = 7 ms)
  0,25 A @ 125V DC (L/R = 7 ms)
  2,0 A, 15 A pico @ 125V AC (FP = 0,4)
  2,0 A, 15 A pico @ 240V AC (FP = 0,4)

• Potência de Saída em Estado Estacionário (máx):
  250 VA @ 125V AC
  480 VA @ 240V AC
  60 VA @ 28,8V DC
  24 VA @ 48V DC
  31 VA @ 125V DC

Vida Mecânica

• Vida Útil do Contato Elétrico (resistivo): ≥1.000.000 ciclos

• Vida Útil do Contato Elétrico (indutivo): ≥10.000 ciclos

---
