1715-TADIB16D

Visão Geral

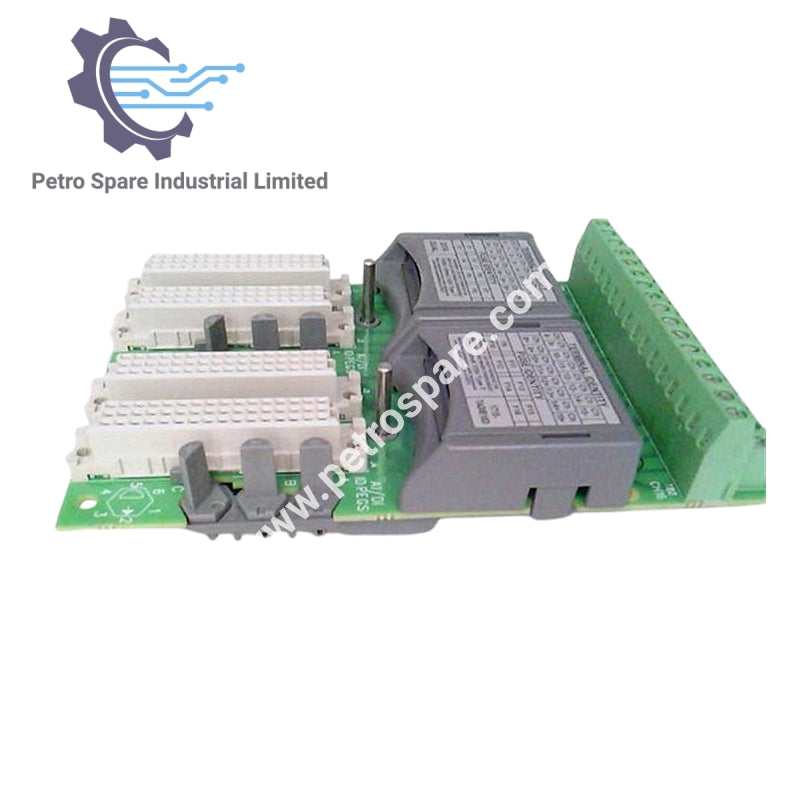

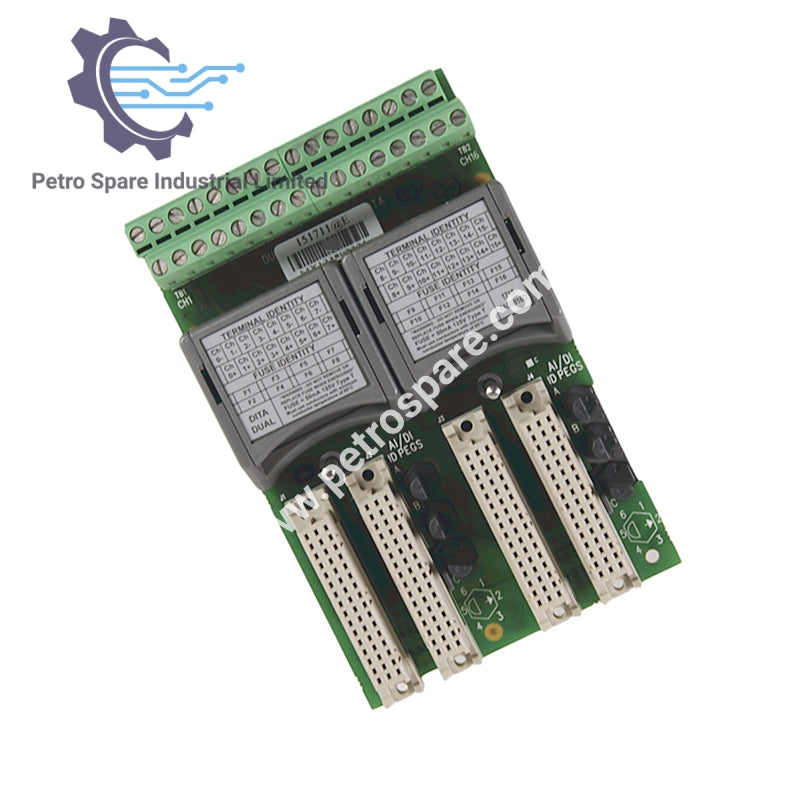

1715-TADIB16D é um conjunto de terminação duplex de entrada digital de 16 canais da Allen-Bradley.

Entrada e Manipulação de Sinal

• Corrente do backplane: 6,5 mA por canal @ 0–32 V CC

• Taxa de variação, máx: 3600 V/s

• Taxa de tradução: 1 / (Tempo de varredura da aplicação + 10 ms) Hz

Potência e Dissipação

• Potência do sistema: 4,0 W máx

• Potência do loop de campo: 0,2 W por loop

Segurança e Isolamento

• Fusíveis: 50 mA por canal

• Tensão de isolamento: 50 V contínuo; sem isolamento entre portas se 1715-TASIB16D estiver instalado; 50 V entre portas se 1715-TADIB16D estiver instalado

• Tensão testada: 500 V CA por 60 s

Mecânica e Instalação

• Torque do parafuso: 0,5 N•m (0,37 lb•ft)

• Largura da chave de fenda: Fenda 0,4 x 2,0 mm

• Dimensões (L x A): 8,4 x 13,2 cm

• Peso: 0.36 kg

---
