170BNO67100

Visão Geral do Produto

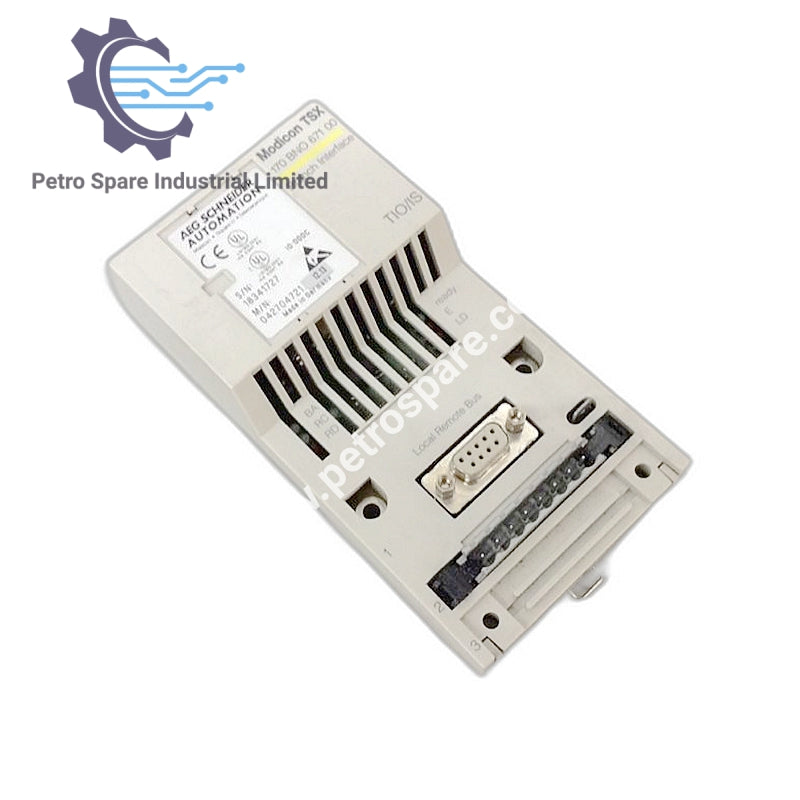

O Schneider Electric 170BNO67100 é um módulo de interface de ramificação projetado para adaptadores de comunicação Interbus dentro dos sistemas de automação Modicon Momentum, operando em 24V DC.

Identidade do Produto

• Gama de Produto: plataforma de automação Modicon Momentum

• Designação do Acessório: interface de ramificação

• Tipo de Acessório: Interface

• Categoria do Acessório: acessórios de conexão

• Destino: adaptador de comunicação Interbus

• Número do Modelo: 170BNO67100

Especificações de Comunicação

• Protocolo: geração Interbus SUPI 2

• Conexão Elétrica:

  • 1 × conector RS485 RJ45 para barramento remoto de entrada

  • 1 × conector RS485 RJ45 para barramento remoto de saída

  • 1 × bloco de terminais de 8 pinos

Características Elétricas

• Tensão Nominal de Alimentação [Us]: 24V DC

• Limites de Corrente de Saída: 0.2 a 2 A

• Dissipação de Potência: 2.5 W

• Consumo de Corrente: 100 mA

Sinalização local

• LEDs verdes:

  • Verificação do barramento remoto (RC)

  • Barramento ativo (BA)

  • Ramo do barramento remoto local desativado (LD)

  • Pronto para operação (READY)

  • Saída de relé (REL)

• LEDs vermelhos:

  • Erro no ramo do barramento remoto (E)

  • Barramento remoto desativado (RD)

Características Mecânicas

• Peso Líquido: 0.015 kg

• Montagem: Compatível com o layout do sistema Modicon Momentum

---
