170ADM35011

Visão Geral do Produto

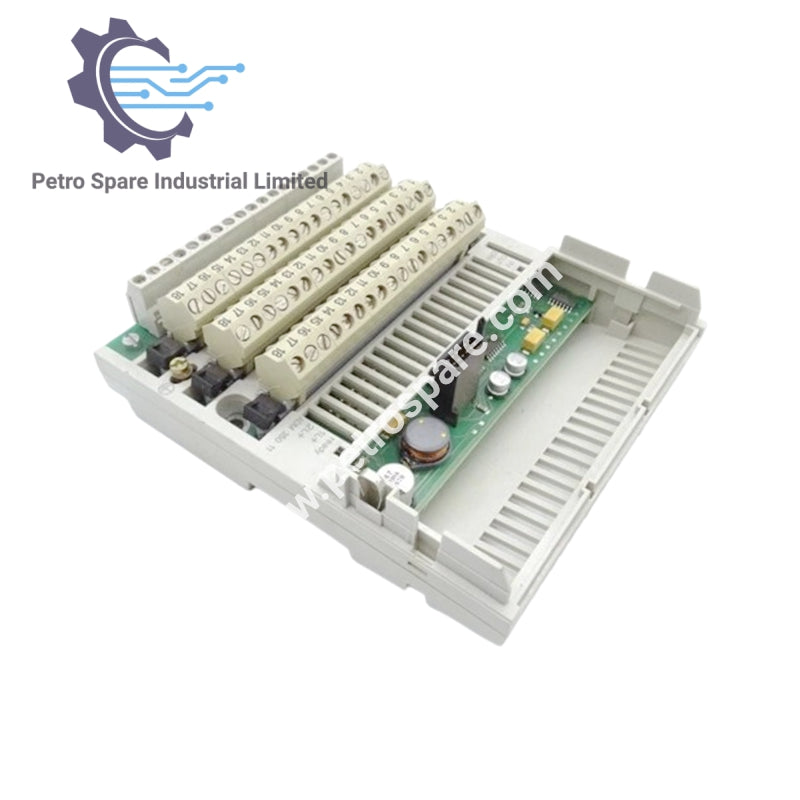

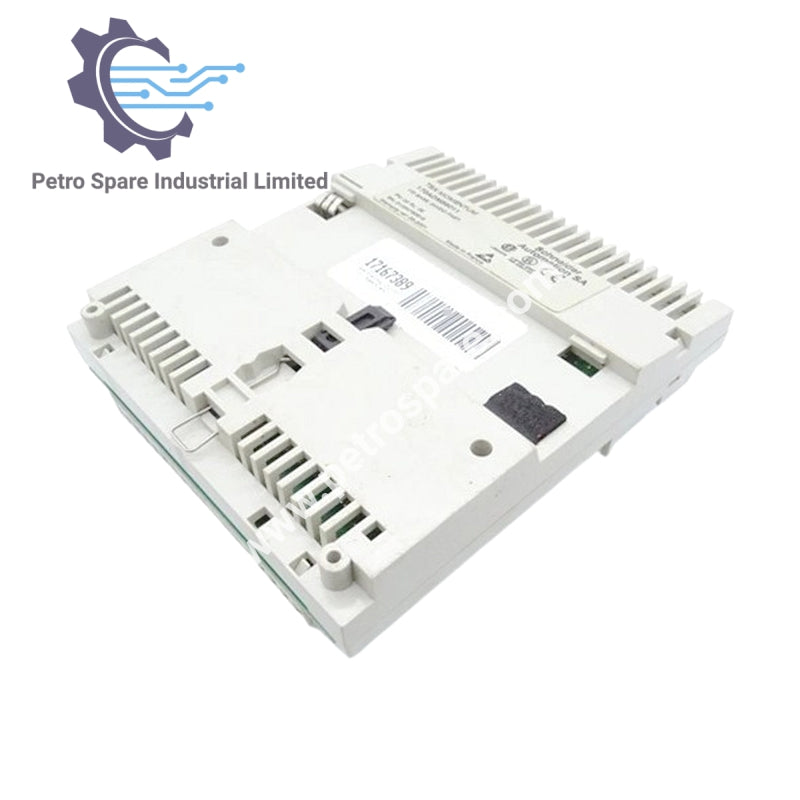

O Schneider Electric 170ADM35011 é um módulo base de E/S discreto de estado sólido Modicon Momentum com 16 entradas digitais e 16 saídas digitais. Ele é projetado para operação em 24V DC e suporta processamento rápido e confiável de sinais em sistemas de automação industrial.

Identidade do Produto

• Gama de Produtos: Plataforma de automação Modicon Momentum

• Tipo de Produto: Base de E/S discreta de estado sólido DC

• Tratamento Protetor: TC

• Número do Modelo: 170ADM35011

Configuração do Canal

• Canais de Entrada: 1 grupo de 16 entradas

• Canais de Saída: 2 grupos de 8 saídas

• Número de Entrada Discreta: 16 (IEC 1131-2 Tipo 1)

• Número de Saída Discreta: 16

Especificações de Entrada

• Tensão de Entrada: 24V DC

• Limites de Tensão de Entrada: -3 a 30V

• Tensão Estado 0 Garantida: -3 a 5V

• Tensão Estado 1 Garantida: 11 a 30V

• Corrente Estado 0 Garantida: ≤ 1,2 mA

• Corrente Estado 1 Garantida: ≥ 2,5 mA

• Resistência de Entrada: 4 kΩ

• Lógica de Entrada: Positiva

• Tempo de Resposta de Entrada:

  • 0,06 ms do estado 0 para o estado 1

  • 0,08 ms do estado 1 para o estado 0

Especificações de Saída

• Tipo de Saída: Interruptor de estado sólido

• Tensão de Saída: 24V DC, ≤ 30V DC

• Lógica de Saída: Positiva

• Corrente de Saída Discreta:

  • 0.5 A por ponto

  • 4 A por grupo

  • 8 A por módulo

• Corrente Máxima de Saída: 5 A

• Corrente Máxima de Fuga: 1 mA (no circuito de saída de 24V)

• Queda Máxima de Tensão: < 0.5V a 0.5 A (estado 1)

• Tempo de Resposta da Saída:

  • < 0.1 ms de estado 0 para estado 1

  • < 0.1 ms de estado 1 para estado 0

• Tipo de Falha: Sobrecarga na saída

Características Elétricas

• Tensão Nominal de Alimentação [Us]: 24V DC

• Consumo de Corrente: 250 mA a 24V DC

• Dissipação de Energia: ≤ 8 W (típico 6 W)

• Isolamento: 500V AC entre canais e barramento

Características Mecânicas

• Largura: 4.9 in (125 mm)

• Altura: 5.6 in (141.5 mm)

• Profundidade: 1.9 in (47.5 mm)

• Peso Líquido: 0.4 lb (0.2 kg)

---
