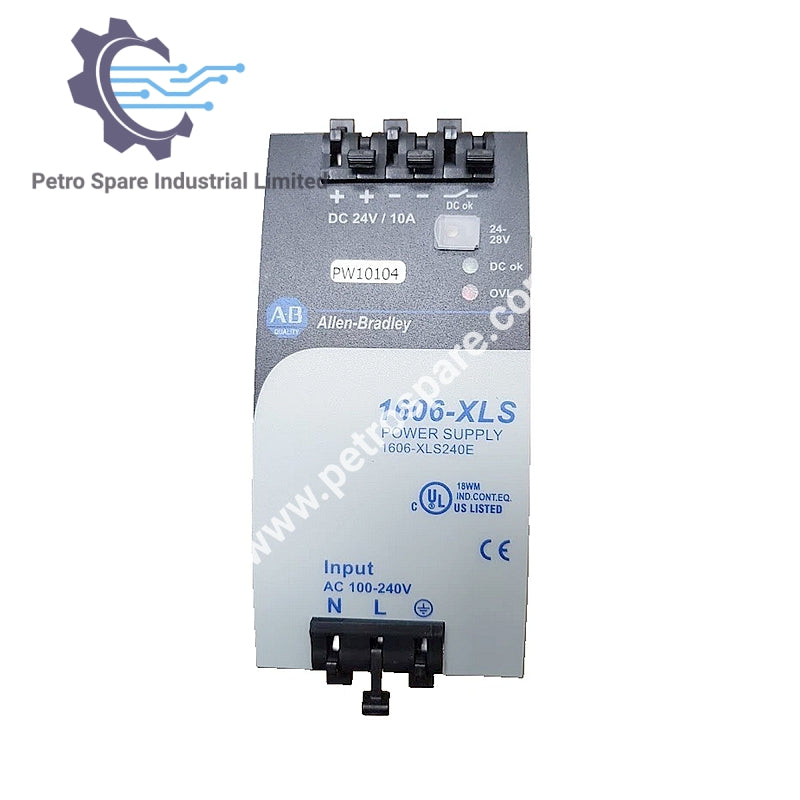

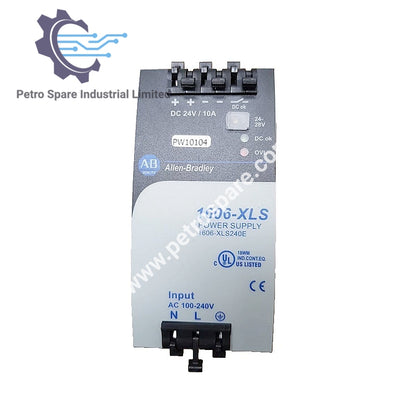

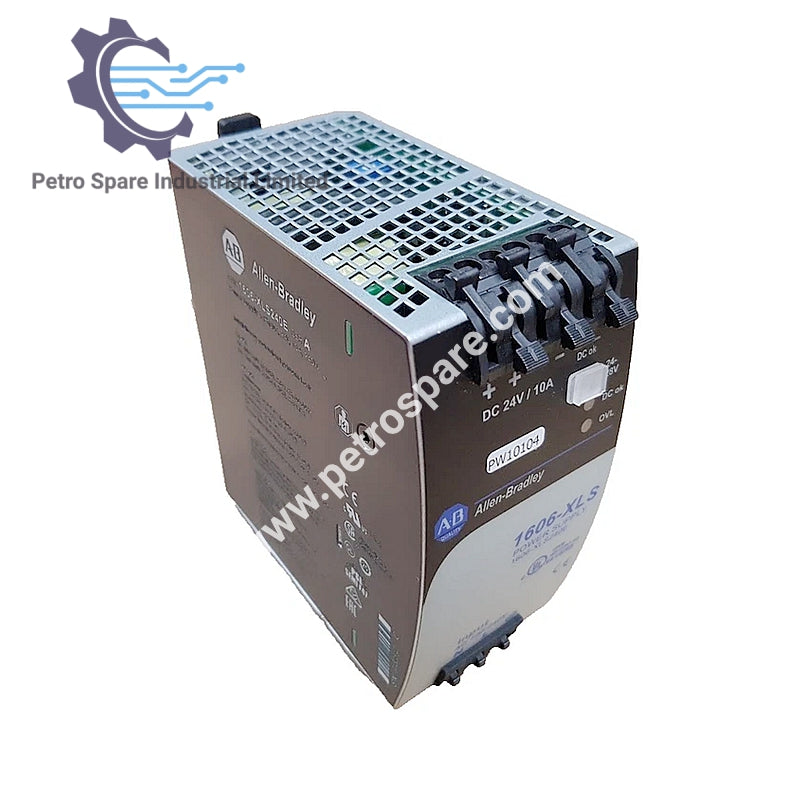

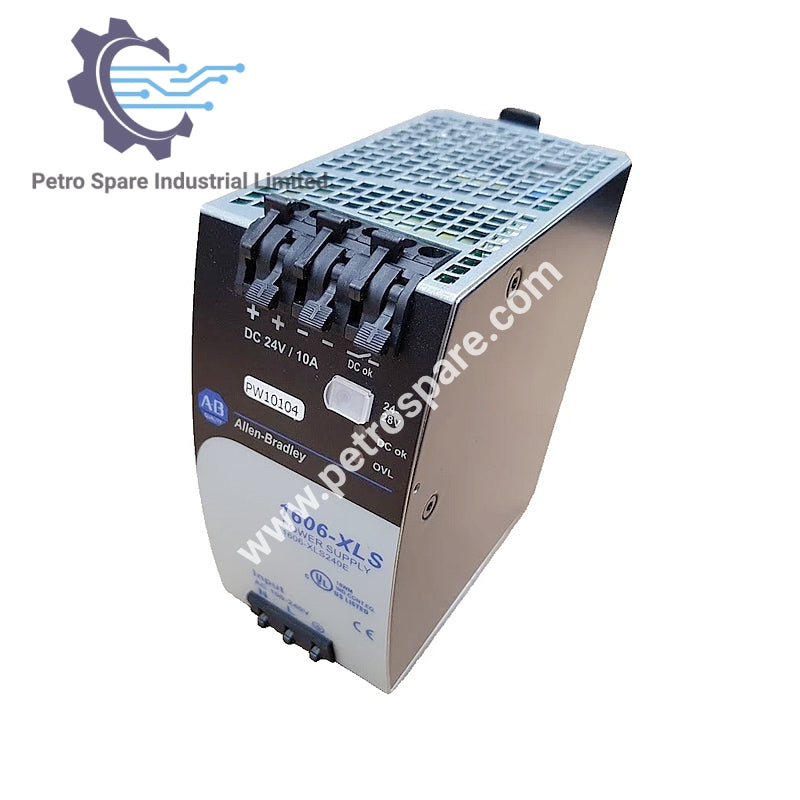

1606-XLS240E

Visão geral

Allen-Bradley 1606-XLS240E é um módulo de fonte de alimentação comutado da série Bulletin 1606-XLS, projetado para aplicações industriais que exigem saída CC regulada a partir de uma ampla faixa de entrada CA ou CC.

Identificação

• Série do produto: Bul. 1606-XLS

• Tipo de componente: Distribuição e proteção de energia

• Número da peça: 1606-XLS240E

Especificações de Entrada

• Tipo de entrada: CA: 1 fase

• Frequência de entrada (nominal): 50 / 60 Hz

• Frequência de entrada (mín): 47 Hz

• Frequência de entrada (máx): 63 Hz

• Tensão de entrada, CA (mín): 100 V

• Tensão de entrada, CA (máx): 240 V

• Tensão de entrada, CC (mín): 110 V

• Tensão de entrada, CC (máx): 150 V

• Corrente nominal de entrada: 1,2 A

• Corrente de surto (máx): 5 A

• Tensão nominal, CA (L–L): 230 V

Especificações de Saída

• Tensão de saída, CC (mín): 24 V

• Tensão de saída, CC (máx): 28 V

• Corrente de saída nominal (rms): 10 A

• Corrente de saída @ 24 V CC: 10 A

• Corrente de saída @ 28 V CC: 9 A

• Potência de saída nominal: 240 W

• Tensão de ripple (pico a pico, máx): 50 mVpp

• Tempo de retenção (mín): 27 ms

Indicadores & Confiabilidade

• Tipo de indicador: LED

• MTBF (mín): 581.000 horas

• Eficiência (mín): 91.8%

Especificações Mecânicas

• Montagem: Montagem em trilho DIN-35

• Classificação IP: IP20

• Altura: 124 mm

• Largura: 60 mm

---
