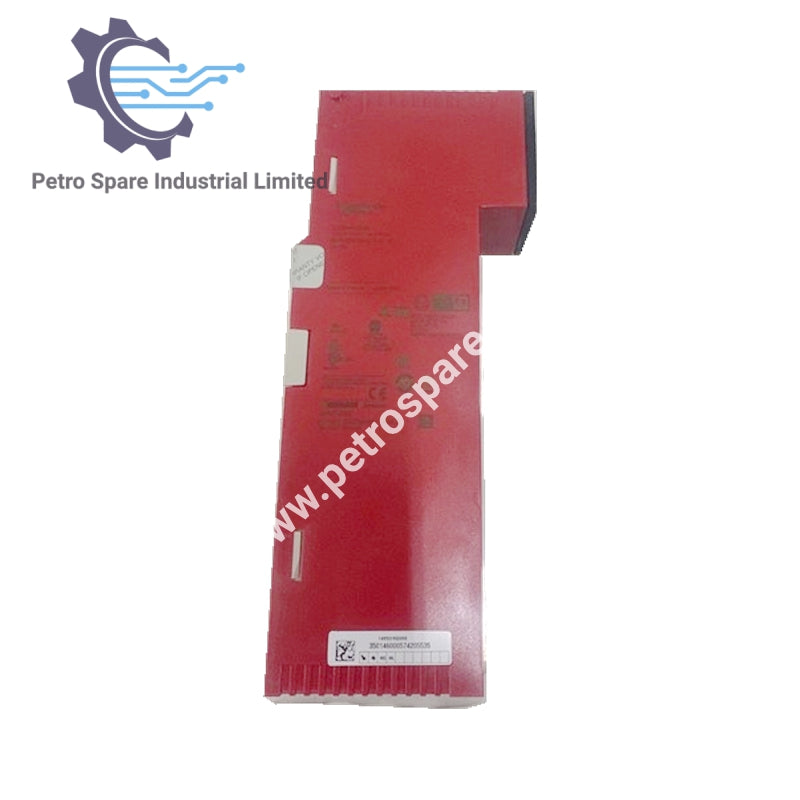

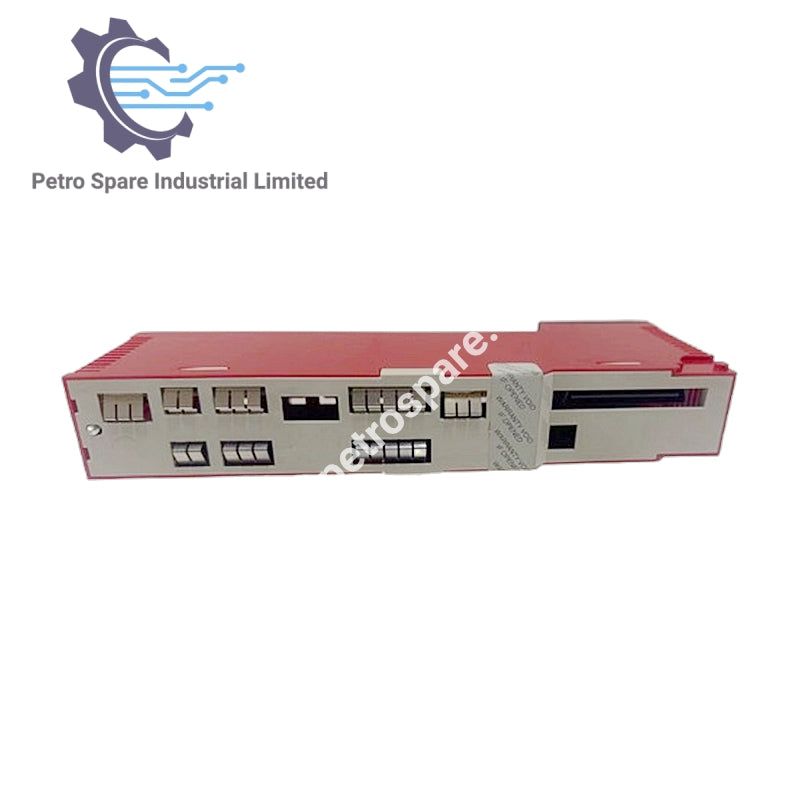

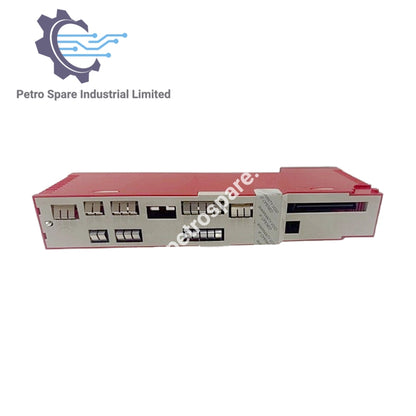

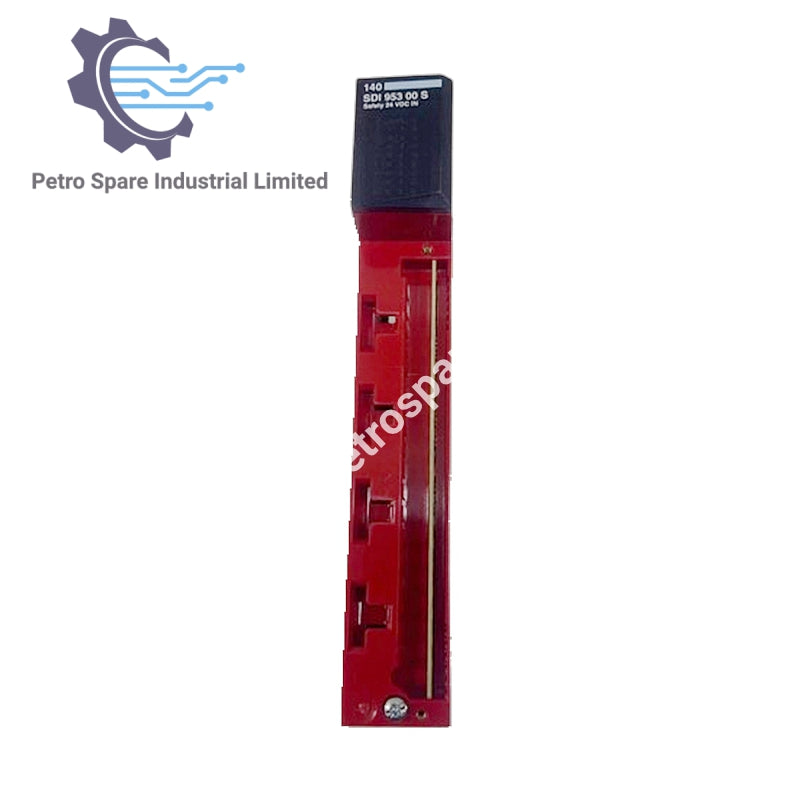

140SDI95300S

Visão Geral

140SDI95300S Módulo de Entrada Discreta DC de Segurança com 16 entradas, 24 V DC, projetado para monitoramento de sinais de segurança.

Características de Entrada

• Número de entradas: 16

• Entrada lógica: Positiva (sink)

• Tensão de entrada discreta: 24 V DC

• Tensão estado 1 garantida: 11–30 V DC

• Tensão estado 0 garantida: -3–5 V DC

• Corrente estado 1 garantida: ≥ 3 mA

• Corrente estado 0 garantida: ≤ 1.5 mA

• Alimentação do sensor: 19.2–30 V

Elétrico & Desempenho

• Impedância de entrada: 3675 Ω

• Entrada máxima absoluta: 30 V

• Tempo de resposta: ≤ 25 ms (tanto na subida quanto na descida)

• Tipo de proteção: Retificador interno

• Classificação do fusível associado: 1 A, fusível rápido

• Dissipação de potência: 2.75 W + (0.25 × número de pontos ligados)

• Isolamento: 1500 Vrms por 1 minuto entre grupo e barramento

Diagnóstico & Sinalização

• Verificações: Falha interna do canal, falha do sistema, detecção de fio rompido

• Indicadores LED:

• 1 verde para comunicação do barramento

• 1 vermelho para falha externa

• 16 verdes para status da entrada

• 16 vermelhos para falha do sistema/falha interna do canal

• Marcação: CE

• Requisito de corrente do barramento: 550 mA

---
