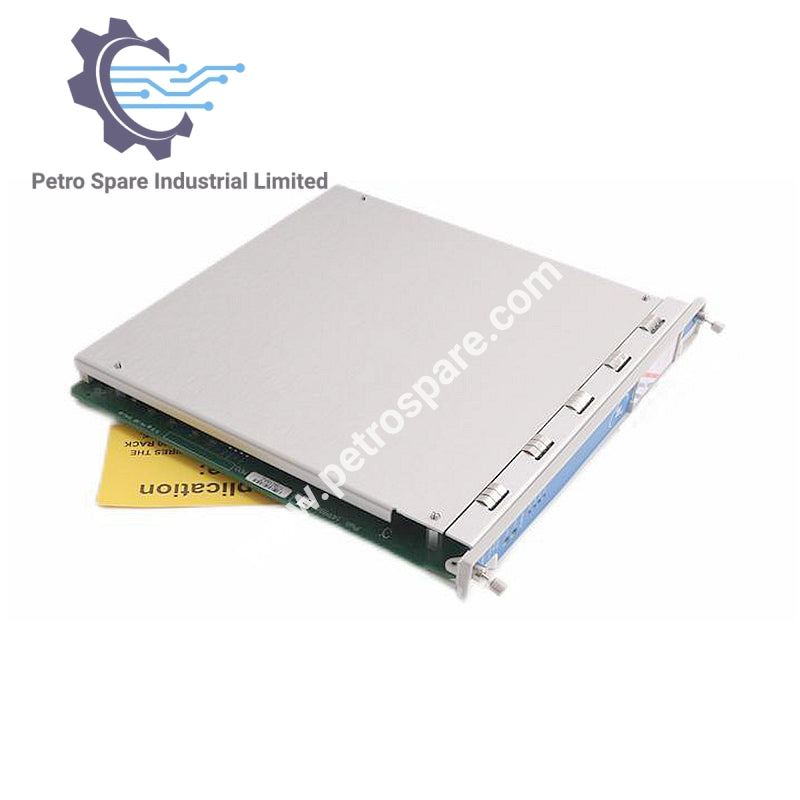

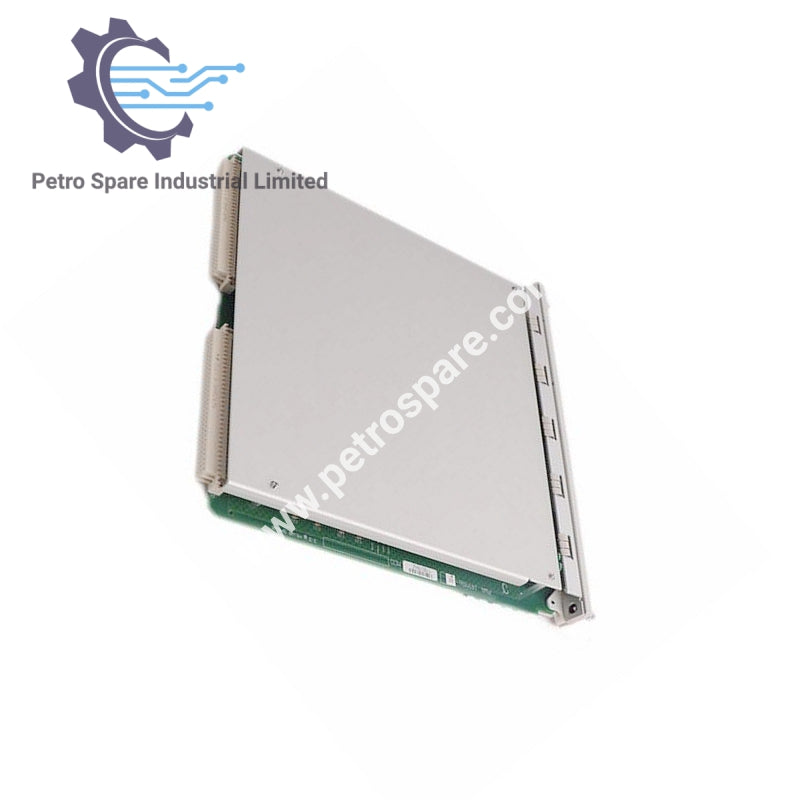

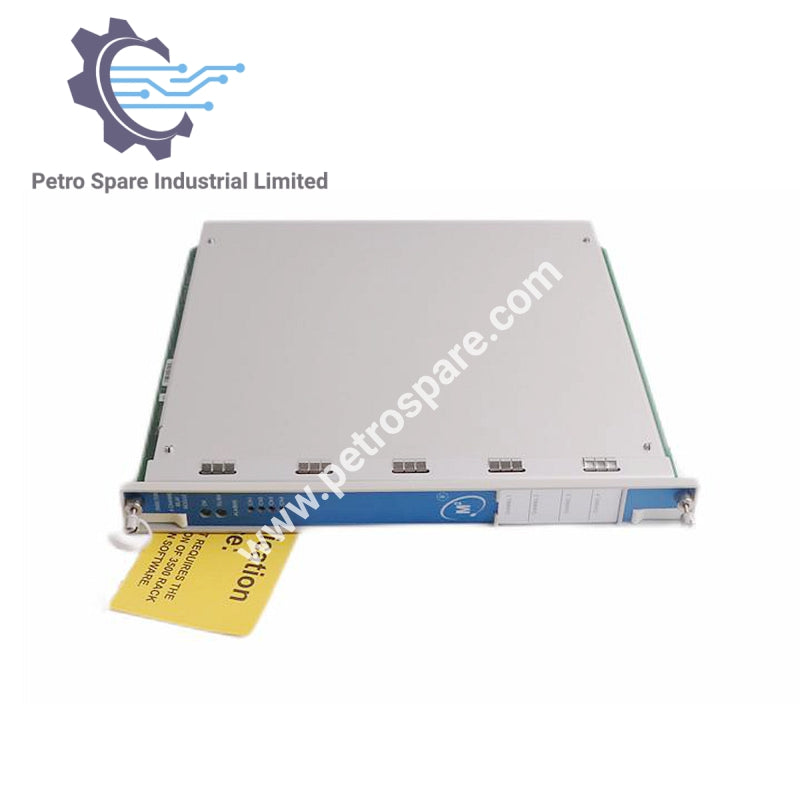

149986-02

Visão Geral

• Modelo: 149986-02
• Tipo: Módulo de Controle de Relé 4-Canais
• Fabricante: Bently Nevada
• Série: 3500

Especificações Físicas

• Dimensões:
  • Altura: 241 mm
  • Largura: 24.4 mm
  • Profundidade: 242 mm
• Peso: 0,7 kg

Funcionalidade

• Saídas de Relé: Quatro saídas de relé independentes
• Programação: Suporta programação das saídas de relé para lógica de votação com lógica AND/OR
• Lógica de Acionamento de Alarme: Programável para status de alerta/perigo, condições Não-OK ou PPLs individuais de qualquer canal de monitoramento
• Integração no Rack: Pode ser inserido em qualquer slot à direita do Módulo de Interface de Dados Transitórios no rack da série 3500

Indicadores

• LED OK: Ilumina quando o módulo está operando corretamente
• LED TX/RX: Pisca para indicar comunicação com outros módulos
• LED DE ALARME DO CANAL: Ilumina quando o canal do relé está em estado de alarme

Peças de Reposição

• 149986-02: Módulo de Controle de Relé 4-Canais de Reserva
• 125720-01: Módulo de Saída de Relé 4-Canais de Reserva (sistemas em áreas perigosas e segurança funcional)
• 125720-02: Módulo de Saída de Relé 4-Canais de Reserva (sistemas padrão)
• 04425545: Pulseira de Aterramento para Pulso (uso único)
• 129771-01: Manual dos Módulos de Relé 3500/32, 3500/32M 4-Canais e 3500/34 TMR
• 00580453: Cabeçalho do Conector, Terminação Interna, 16 posições, Verde

---
