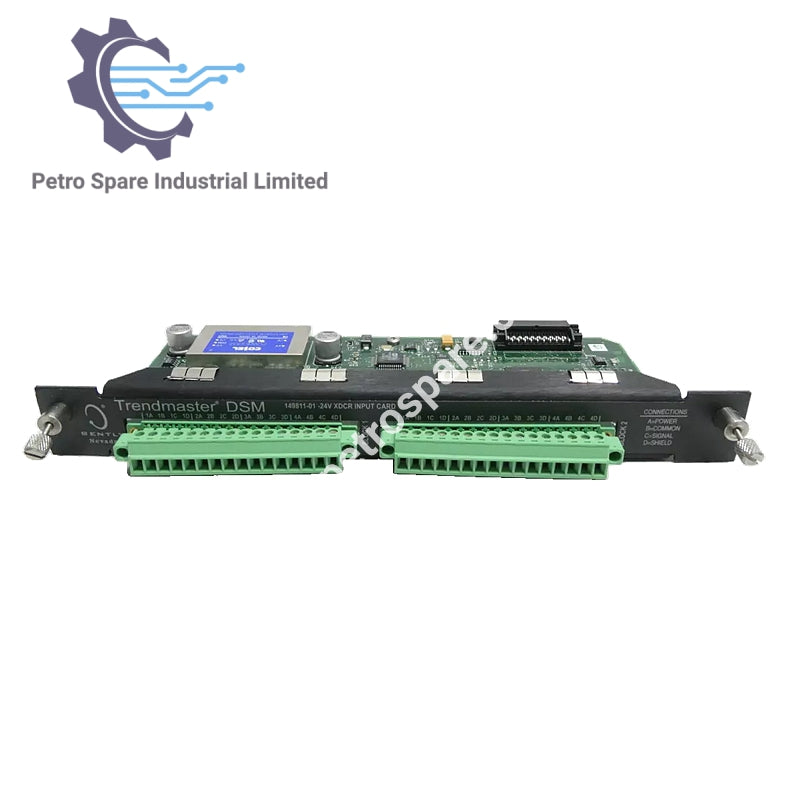

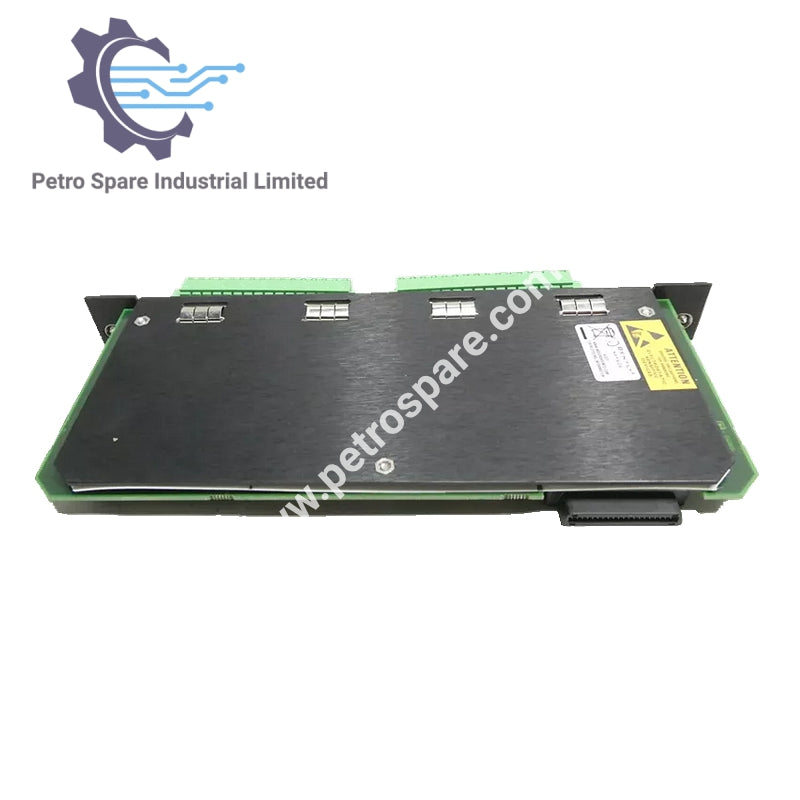

149811-01

Descrição

• Modelo: 149811-01
• Tipo: Placa de Entrada Direta para Transdutor de 24 Volts
• Fabricante: Bently Nevada

Entradas

• Blocos: 2 blocos por placa, 4 entradas por bloco
• Uso da Entrada: Suporta speed1 ou KPH em uma única placa
• Amostragem Simultânea: Ambos os blocos amostrados simultaneamente
• Rodas Multi-evento: Não suportado

Compatibilidade do Transdutor

• Tipo: Sensores de modo tensão de 3 fios
• Modelos Compatíveis:
  • 3300
  • 3300XL
  • 3300 REBAM
  • 7200
  • 330400
  • 330425

Especificações Elétricas

• Fonte de Alimentação: -24 ± 5% Vcc
• Corrente Máxima: 15 mA (por canal)
• Comprimento Máximo do Cabo: 305 m (1000 pés)

Precisão

• Precisão de Amplitude: 1%
• Precisão de Fase: ±1°

A/D e Impedância

• Resolução: 14 bits
• Impedância de Entrada: 10 kΩ

Entrada Keyphasor

• Faixa de Velocidade: 6 a 36.000 cpm
• Ciclo de Trabalho: Maior que 1% ou 50 µs
• Gap de Escala Completa: -24 volts
• Amplitude Mínima: 2,0 volts pico a pico

Filtros e Resposta em Frequência

• Resposta em Frequência de Hardware: 1/3 Hz e 24 kHz (cantos de 3 dB)
• Filtro Direto: Passa-alta de 2 polos, 1 Hz a 12,8 kHz
• Filtro Prime Spike:
  • Passa-alta de 4 polos, 1 Hz a 12,8 kHz
  • Passa-baixa de 2 polos, 10 Hz a 12,8 kHz
• Filtro da Região do Rotor:
  • Passa-alta de 2 polos, 1 Hz a 12,8 kHz
  • Passa-baixa de 2 polos, 10 Hz a 12,8 kHz
• Filtro de Alta Frequência: Passa-alta de 4 polos, 1 Hz a 12,8 kHz

Formas de Onda Síncronas

• Faixa de Frequência: 32, 64 e 128 amostras por revolução (20 a 36.000 CPM)
• Tamanho da Forma de Onda: Máximo de 8192 amostras
• Filtro Anti-alias: Nenhum no caminho síncrono

---
