140NOM25200

Descrição

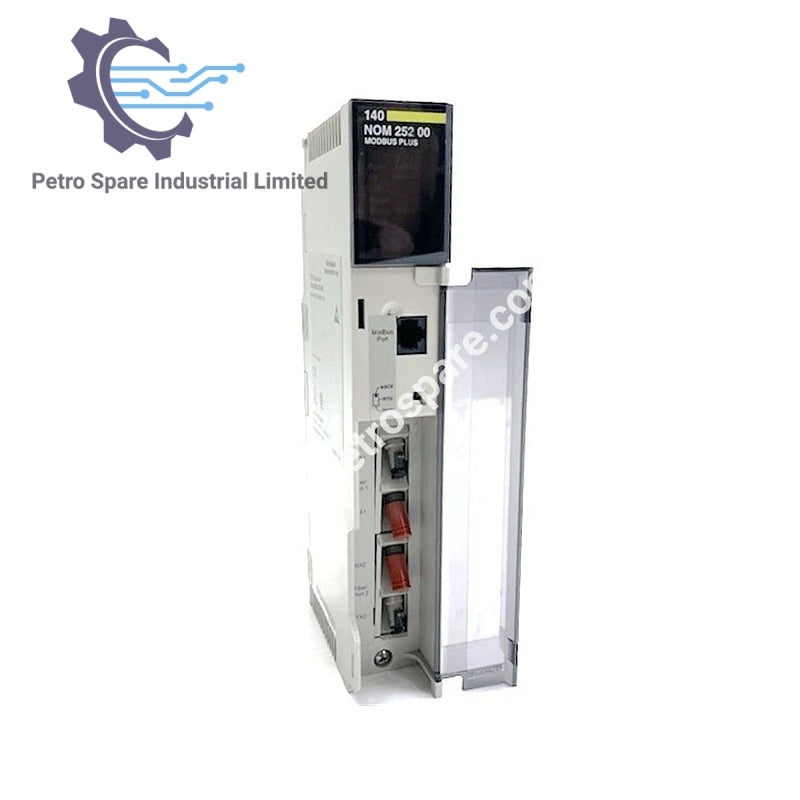

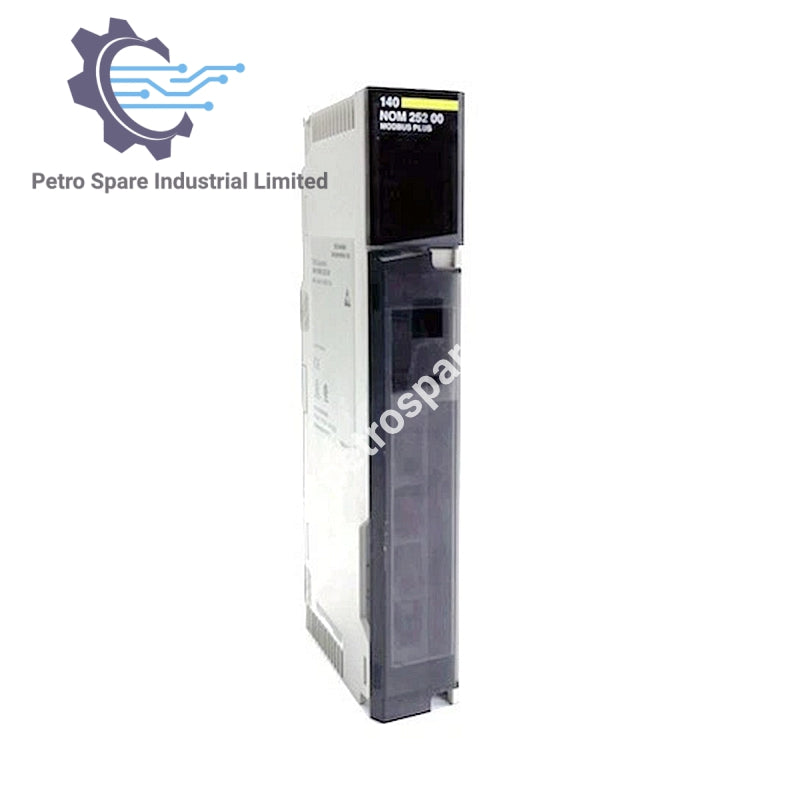

O 140NOM25200 é um adaptador de extremidade DIO para a plataforma Modicon Quantum, suportando conexões Modbus Plus fibra óptica e RS232.

• Plataforma: Modicon Quantum

• Tipo de produto: adaptador de extremidade DIO

• Portas: 1 fibra óptica Modbus Plus cobre único, 1 par trançado Modbus RS232

• Requisito de corrente do barramento: 750 mA

• Dissipação de energia: 4 W

Especificações

• Taxa de transmissão: 1 Mbit/s

• Conexões elétricas: 1 x RJ45, 2 x conectores TX/RX

• Capacidade de palavra E/S: 30 entrada / 32 saída

Diagnósticos e Verificações

• Verificações integradas: RAM, endereço RAM, processador, soma de verificação

Características Ópticas

• Comprimento de onda: 820 nm

• Distorção/jitter mínimo da largura do pulso: 5 ns

• Tempo de subida/descida: 20 ns

• Faixa dinâmica: 20 dB

• Limiar de silêncio detectado: -36 dBm

• Escala de sensibilidade: > 30 dBm

Orçamento de Potência Óptica

• 62.5/125 µm: 11 dB, -3.5 a 110.5 dBm

• 100/140 µm: 16.5 dB, -16 a -9 dBm

• 50/125 µm: 6.5 dB, -19.8 a -12.8 dBm

Condições Ambientais

• Resistência a descarga eletrostática: 4 kV (contato), 8 kV (ar) conforme IEC 801-2

• Resistência a campo EM: 9.1 V/m (10 V/m) em 80–2000 MHz conforme IEC 801-3

• Temperatura de operação: 0…60 °C (32…140 °F)

• Temperatura de armazenamento: -40…85 °C (-40…185 °F)

• Umidade relativa: 95% sem condensação

• Altitude máxima de operação: ≤ 5000 m (16404.2 ft)

---
