140DDI36400

Visão Geral

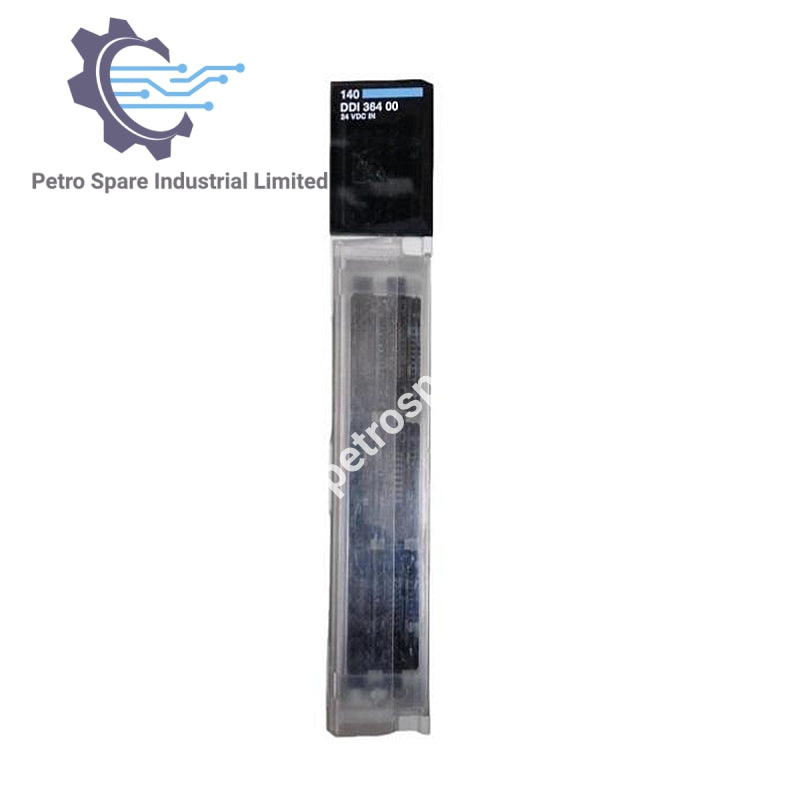

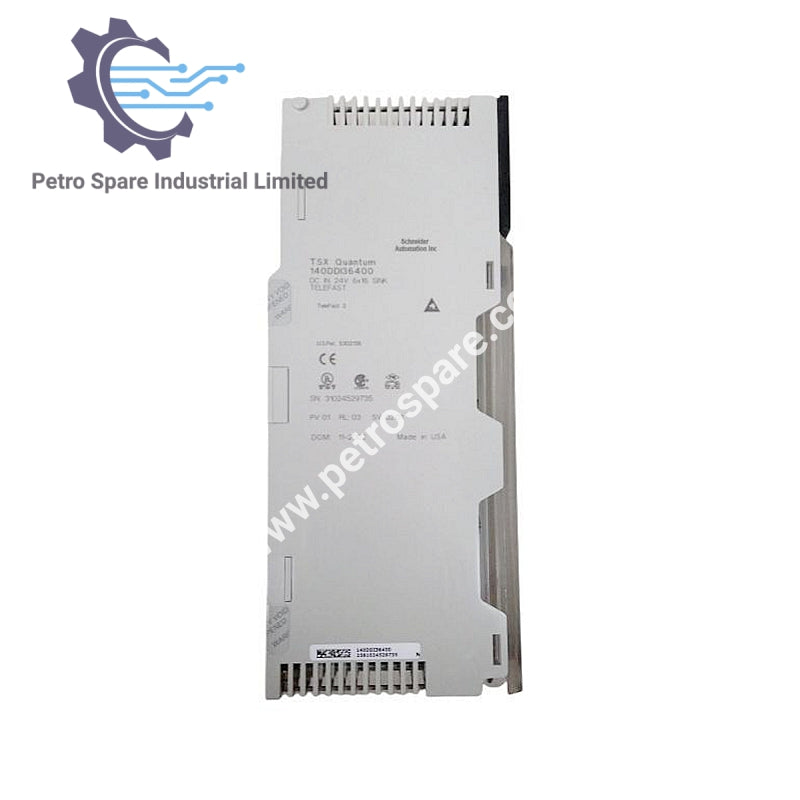

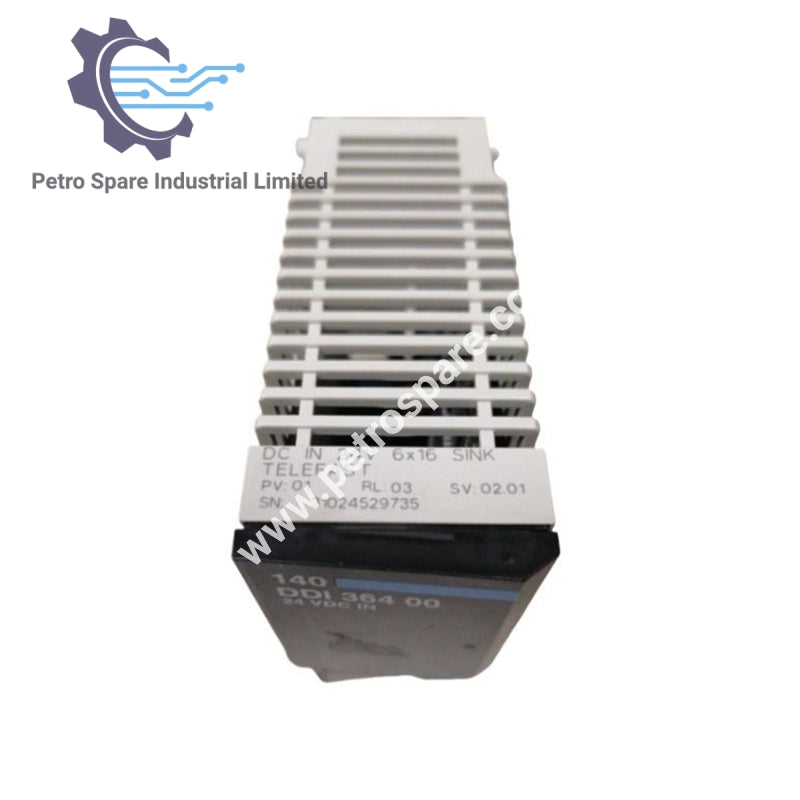

O Schneider 140DDI36400 é um módulo de entrada discreta de 24 V CC para Modicon Quantum, fornecendo 96 canais de entrada confiáveis para aplicações de automação.

Identificação

• Tipo de Produto: Módulo de entrada discreta de baixa tensão CC

• Entradas Discretas: 96

• Grupos de Canais: 6

• Entrada Lógica: Positiva (sink)

Especificações Elétricas

• Tensão de Entrada: 24 V CC

• Limites de Tensão: 19,2…30 V

• Estado de Tensão Garantido 1: 15…30 V CC

• Estado de Tensão Garantido 0: 5 V CC

• Corrente Estado 1: ≥ 2,5 mA

• Corrente Estado 0: ≥ 0,7 mA

• Impedância de Entrada: 6700 Ω

• Entrada Máxima Absoluta: 30 V contínuos, pulso decrescente de 50 V

• Tempo de Resposta: ≤ 2 ms (0→1), ≤ 3 ms (1→0)

Energia e Isolamento

• Dissipação de Energia: 1,35 W + (0,13 × número de pontos ligados)

• Isolamento Entre Grupos: 500 Vrms por 1 minuto

• Requisito de Corrente do Barramento: 270 mA

Indicadores e Sinalização

• LED de Comunicação do Barramento: 1 verde

• LED de Falha Externa: 1 vermelho

• LEDs de Status de Entrada: 96 LEDs verdes

Propriedades Físicas

• Formato do Módulo: Standard

• Peso Líquido: 0,3 kg

---
