140CPS21400

Visão Geral

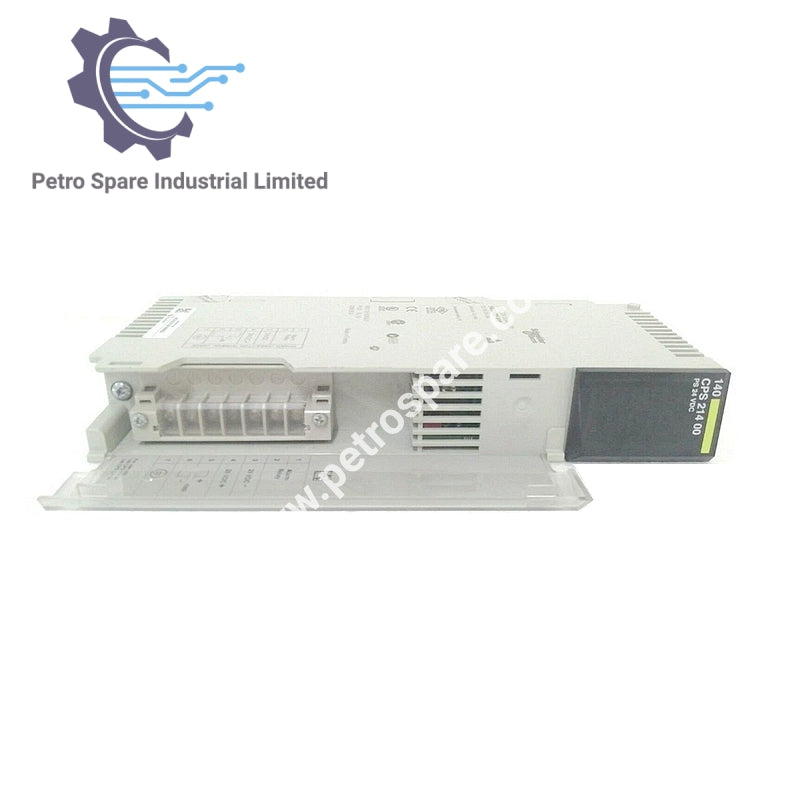

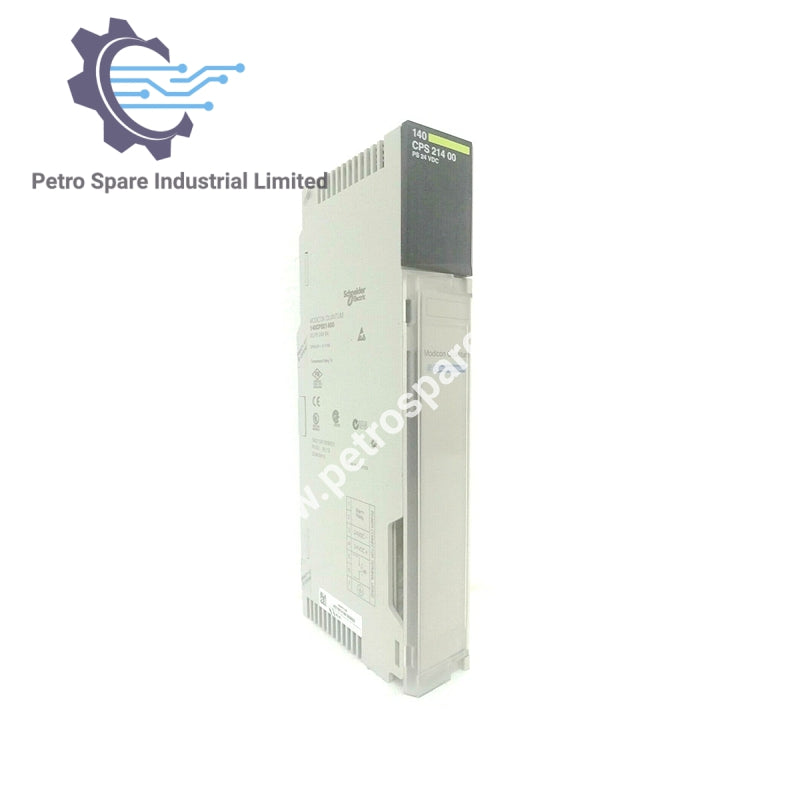

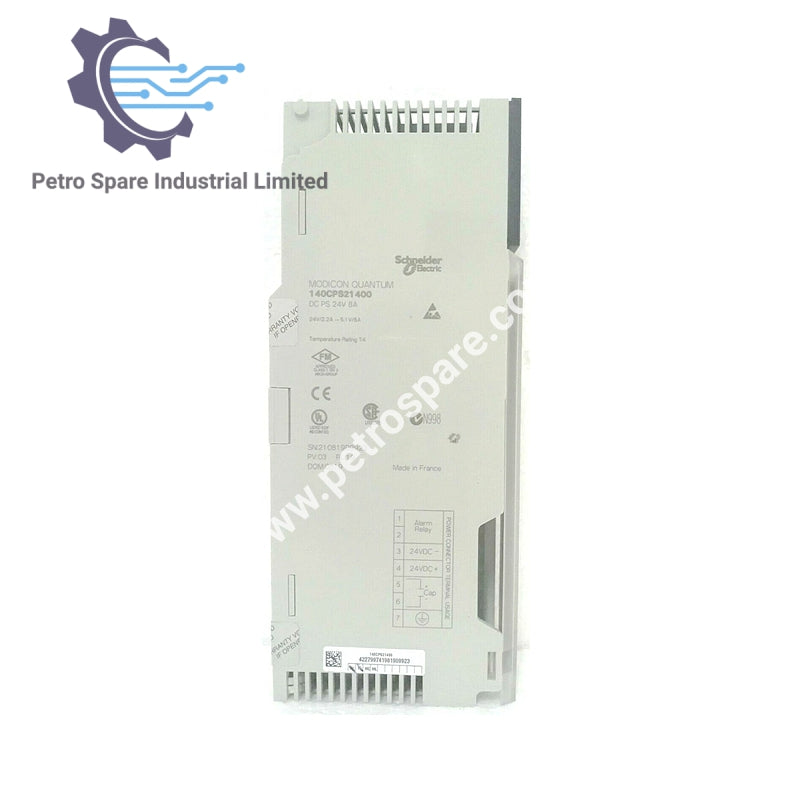

140CPS21400 é um módulo de fonte de alimentação de 24 V CC da série Modicon Quantum da Schneider, oferecendo saída somável de 8 A com proteção integrada e sinalização de falhas para sistemas de controle industrial.

Especificações Elétricas

• Tensão de Entrada: 24 V CC (faixa: 20–30 V)

• Corrente de Entrada: 3800 mA

• Corrente de Surto: 14 A @ 20 V, 25 A @ 24 V

• Tensão de Saída: 5.1 V CC

• Corrente de Saída: 8 A (somável)

• Proteção contra Sobretensão/Sobrecarga na Saída: Interna

• Interrupção Máxima de Energia de Entrada: 100 ms / 1 ms @ 20 V

• Classificação do Fusível: 5 A de retardo

• Dissipação de Energia: 6 + (1.8 × Iout)

• Saída de Alarme: 1 NA, 6 A @ 220 V (falha)

• Sinalização Local: 1 LED verde (PWR OK)

• Marcação: CE

• Formato do Módulo: Padrão

Classificações Ambientais

• Temperatura de Operação: 0…60 °C (32…140 °F)

• Temperatura de Armazenamento: -40…85 °C (-40…185 °F)

• Umidade Relativa: 95%, sem condensação

• Altitude Máxima: 5000 m (16404.2 ft)

• Proteção ESD: 4 kV contato, 8 kV ar (IEC 801-2)

• Imunidade a Campo EM: 9.1 V/m (IEC 801-3, 80–2000 MHz)

Físico

• Peso: 0.65 kg (1.43 lb)

---
