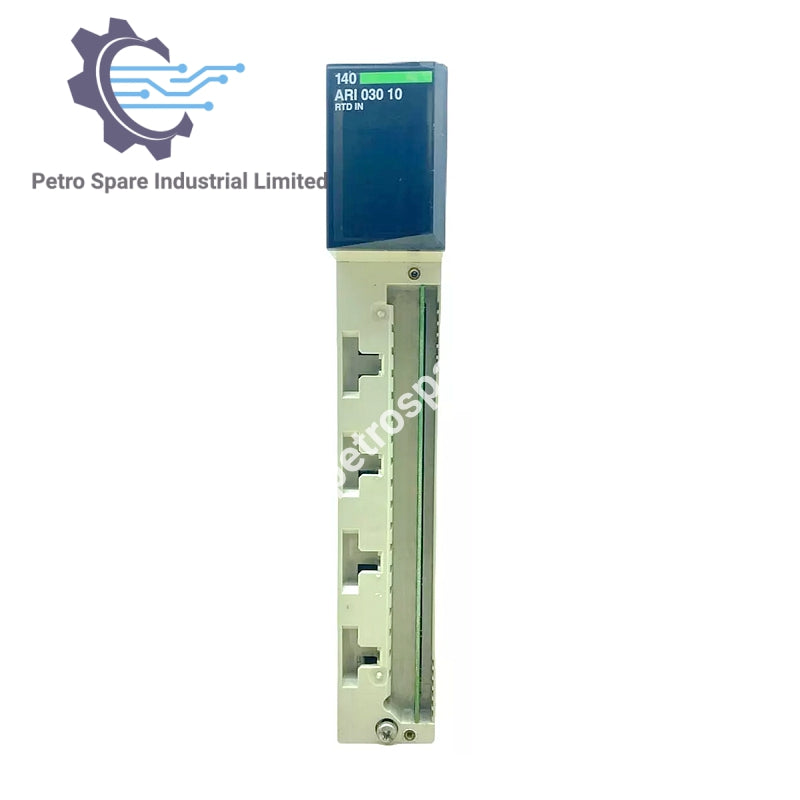

140ARI03010

Visão Geral

• Modelo: 140ARI03010
• Tipo: Módulo de Entrada Analógica
• Plataforma: Modicon Quantum

Especificações de Entrada

• Número de Entradas: 8
• Tipo de Entrada: Diferencial
• Requisito de Endereçamento: 9 Palavras de Entrada
• Impedância de Entrada: ≥ 10 MOhm

Precisão e Resolução

• Resolução: 13 bits
• Erro de Precisão Absoluta: 0,1 °C
• Erro de Linearidade: ± 0,01% da Escala Completa, ± 0,5 °C

Deriva de Temperatura

• Deriva de Precisão:
• • ± 0,5 °C (25 °C)
  • ± 0,9 °C (0...60 °C)

Isolamento e Desempenho

• Isolamento Canal para Barramento: 1780 V AC (47-63 Hz, 60 s), 2500 V DC (60 s)
• Isolamento Canal para Canal: 300 Vrms AC
• Tempo de Atualização:
  • 1200 ms (3 fios)
  • 640 ms (2 fios/4 fios)

Falhas e Requisitos de Energia

• Tipo de Falha: Fio Quebrado, Escala de Sobrecarga
• Dissipação de Energia: 1 W
• Requisito de Corrente do Barramento: 200 mA

Especificações do Módulo

• Formato do Módulo: Padrão
• Peso Líquido: 0,66 lb (0,3 kg)

---
