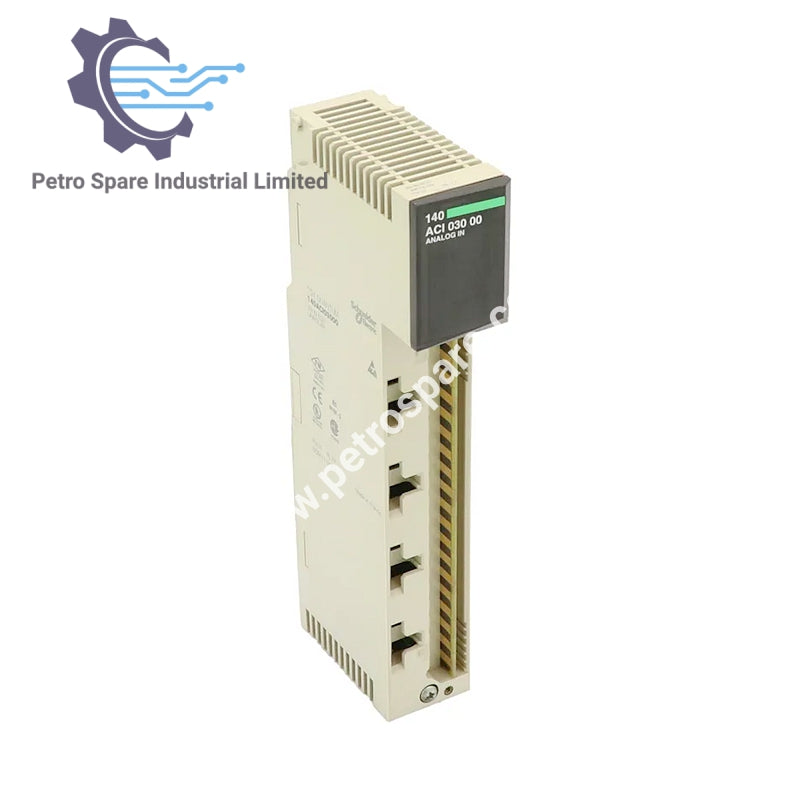

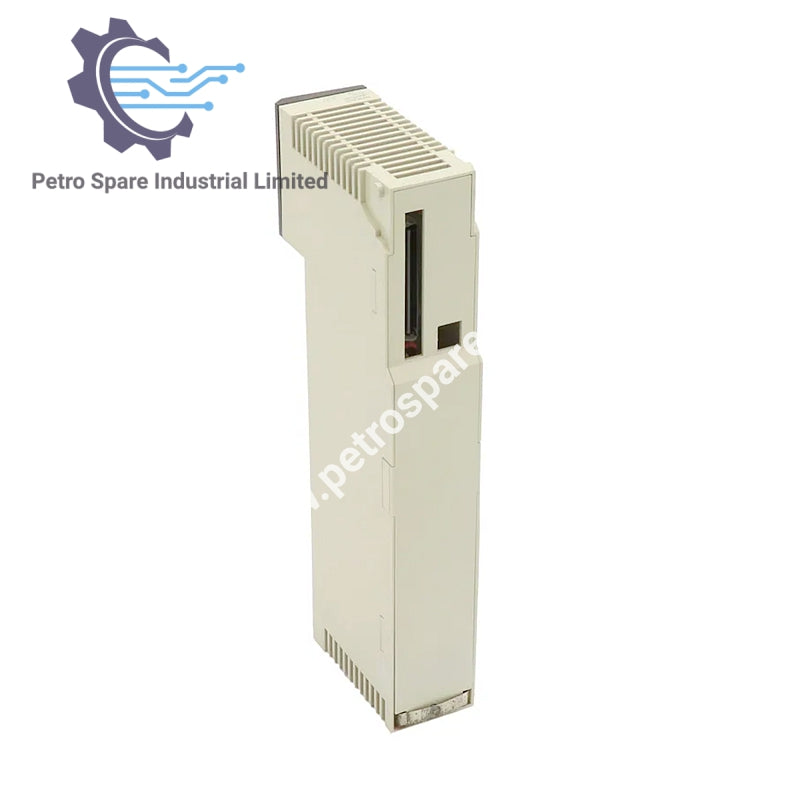

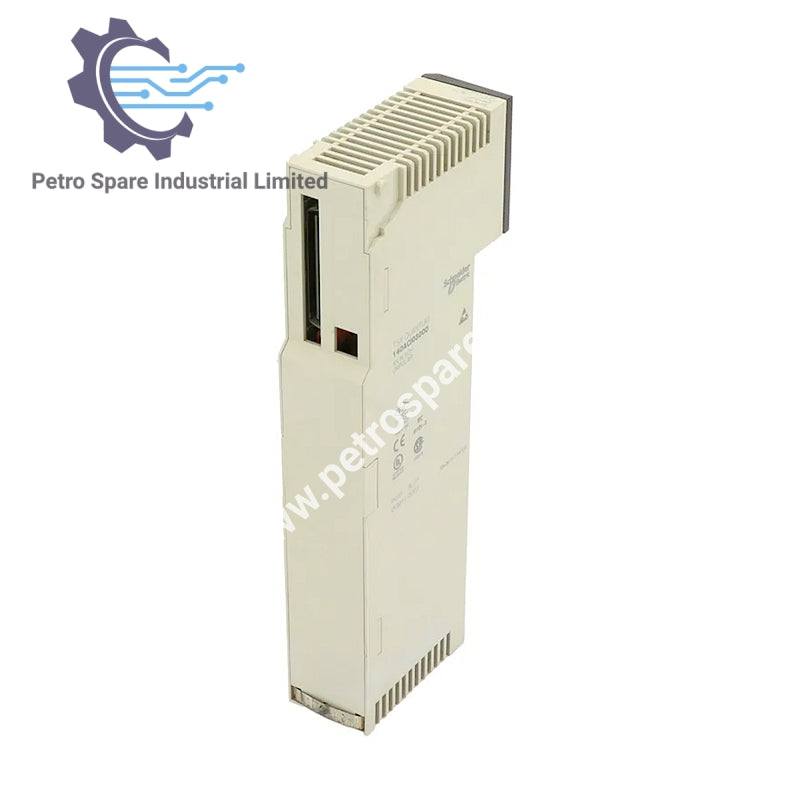

140ACI03000

Visão Geral

• Modelo: 140ACI03000
• Tipo: Módulo de Entrada Analógica
• Fabricante: Schneider
• Faixa: Modicon Quantum Automation Platform

Especificações

• Entradas Analógicas: 8
• Tipo de Entrada: Diferencial
• Requisito de Endereçamento: 9 palavras de entrada
• Resolução: 12 bits
• Faixa de Medição Linear:
  • 1...5 V
  • 4...20 mA
• Entrada Máxima Absoluta:
  • 25 mA
  • 50 V CC
• Erro Absoluto de Precisão:
  • ±0.05% da escala completa
  • ±0.1% da escala completa máximo
• Erro de Linearidade: ±0.04%
• Deriva de Precisão (Temperatura):
  • ±0.0025% da escala completa/°C
  • ≤ 0.005% da escala completa/°C
• Rejeição de Modo Comum: > -72 dB a 60 Hz
• Isolamento (Canais e Barramento):
  • 1000 V DC
  • 3000 V DC por 60 s
• Isolamento Entre Canais: 30 V DC
• Tempo de Atualização: 5 ms

Indicadores

• Sinalização Local:
  • 1 LED Verde (Comunicação do Barramento Ativa)
  • 1 LED Vermelho (Falha Externa)
  • 8 LEDs Verdes (Canal Ligado)
  • 8 LEDs Vermelhos (Falha no Canal)

Informações Adicionais

• Requisito de Corrente do Barramento: 240 mA
• Dispersão de Potência: 2 W
• Formato do Módulo: Padrão
• Peso do Produto: 0.66 lb (0.3 kg)

---
