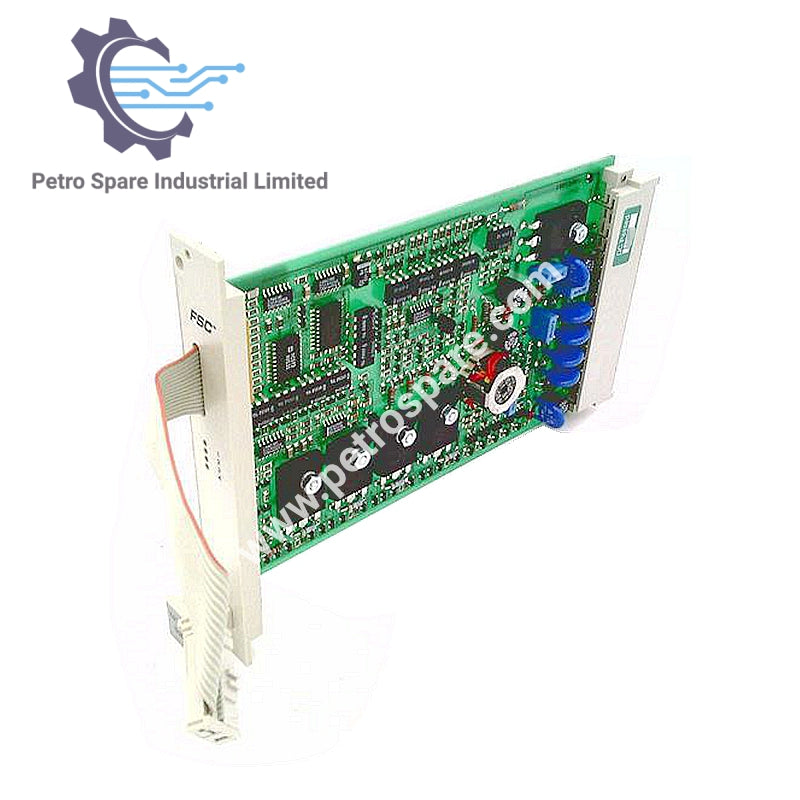

10213/2/3

Visão Geral

O 10213/2/3 é um módulo de saída digital à prova de falhas com quatro canais de 48 Vcc, capaz de acionar cargas de até 36 W.

Detalhes Principais

• Modelo: 10213/2/3

• Tipo: Módulo de Saída Digital à Prova de Falhas

• Canais: 4

• Aprovações: CE, TÜV, UL

• Versões de Software: ≥ 3.00

• Requisitos de Espaço: 4 TE, 3 HE (= 4 HP, 3U)

Especificações de Energia

• Tensão de Alimentação: 48 Vcc ± 15%

• 5 Vcc: 25 mA

• 48 Vcc Interno: 20 mA

• 48 Vcc Externo: 20 mA (sem carga de saída)

Características de Saída

• Tipo de Saída: Fonte de estado sólido de 48 Vcc, à prova de curto-circuito

• Corrente Máxima: 750 mA

• Carga Máxima de Lâmpada: 125 mA (6 W)

• Capacitância Máxima de Carga: 1 µF

• Queda de Tensão: < 2,1 Vcc a 750 mA

• Corrente de Desligamento: < 0,1 mA

• Corrente de Entrada WDG: 5 mA

---
