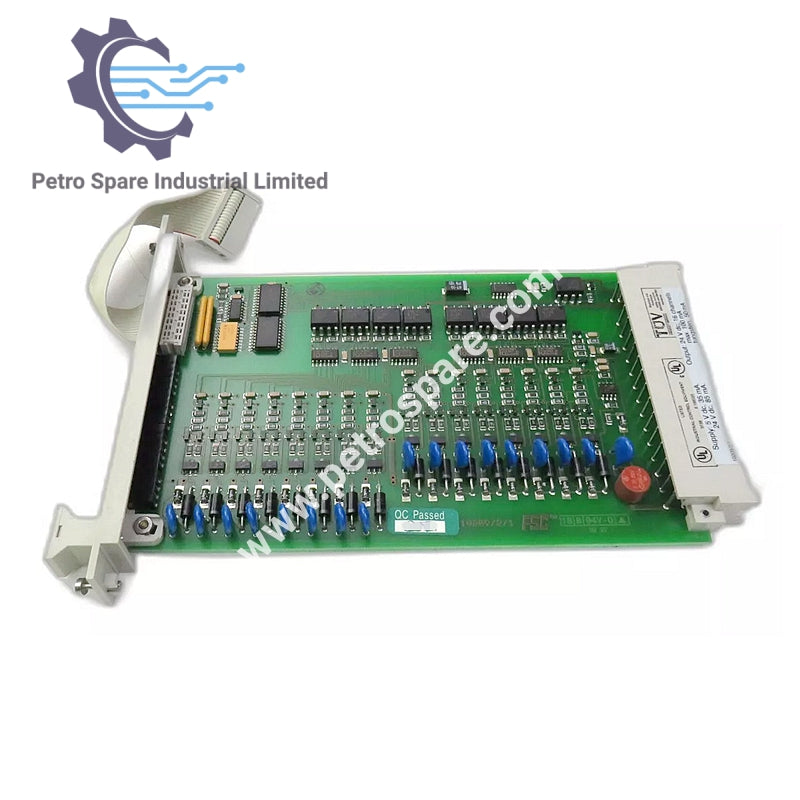

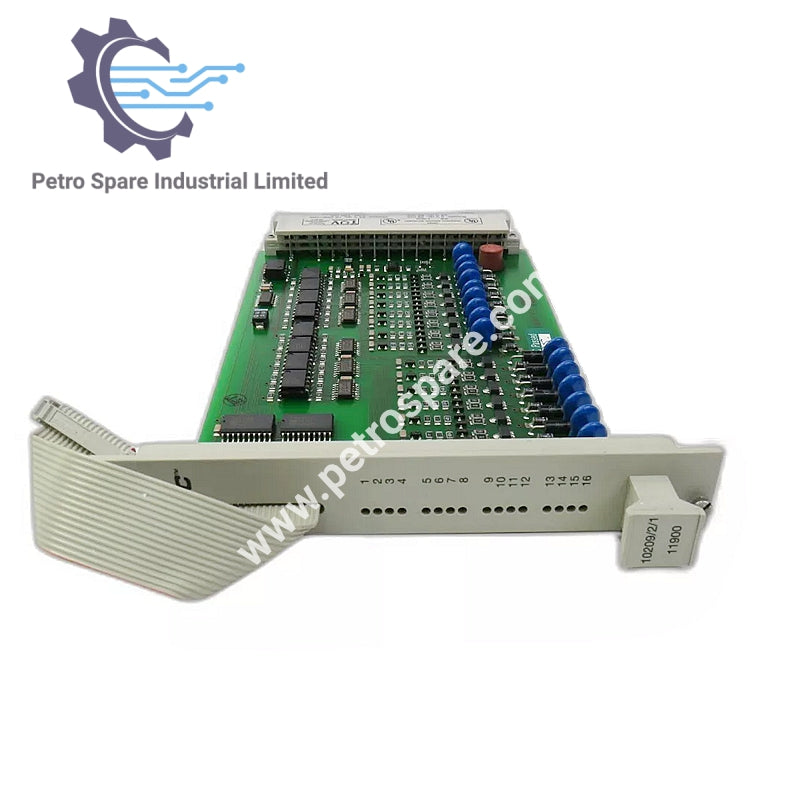

10209/2/1

Informações Gerais

• Modelo: 10209/2/1

• Tipo: Módulo de Saída Digital

• Canais: 16

• Aprovações: CE, TÜV, UL

• Versões de Software: ≥ 3.00

• Requisitos de Espaço: 4 TE, 3 HE (= 4 HP, 3U)

Requisitos de Energia

• 5 Vcc: 35 mA

• 24 Vcc: 85 mA (sem carga na saída)

Especificações de Saída

• Tipo de Saída: Fonte de estado sólido 24 Vcc, à prova de curto-circuito

• Corrente Máxima: 100 mA

• Carga Máxima da Lâmpada: 50 mA (1.2 W)

• Capacitância Máxima de Carga: 1 µF

• Queda de Tensão: < 1.2 Vcc a 100 mA

• Corrente Desligada: < 0.1 mA

• Corrente de Entrada WDG: 4 mA

---
