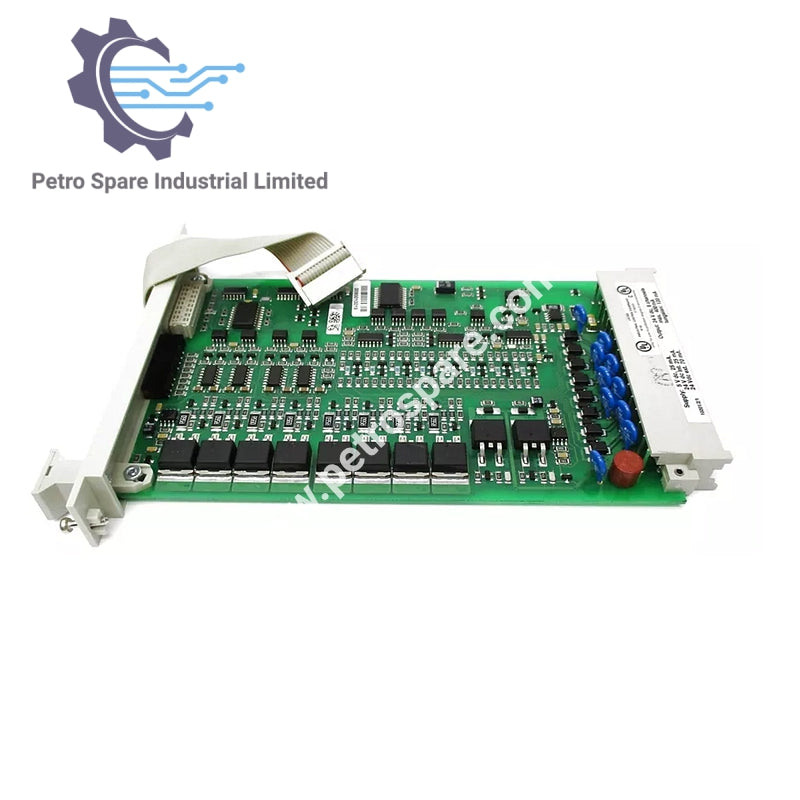

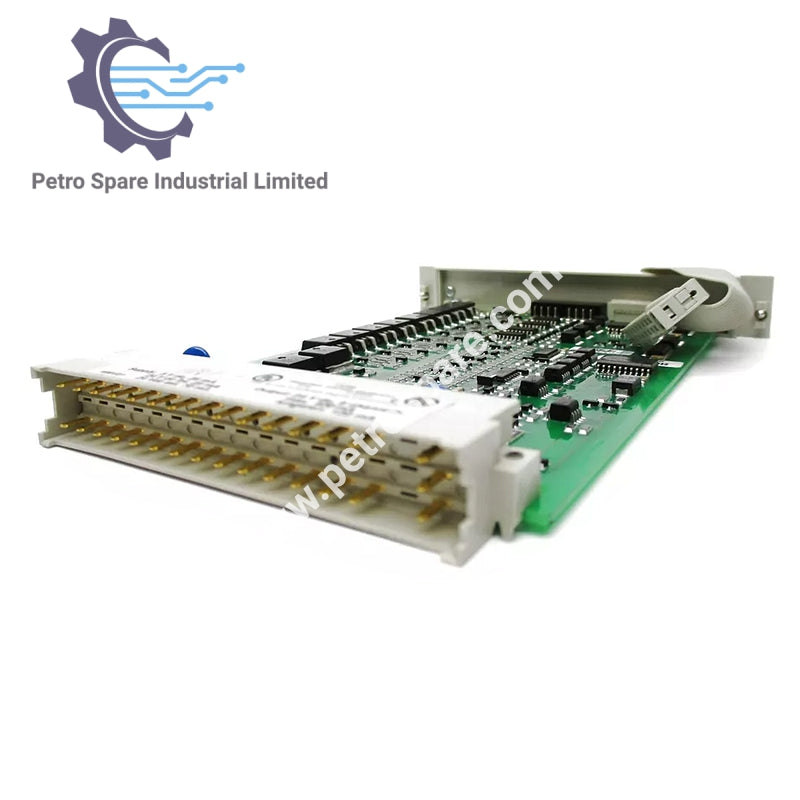

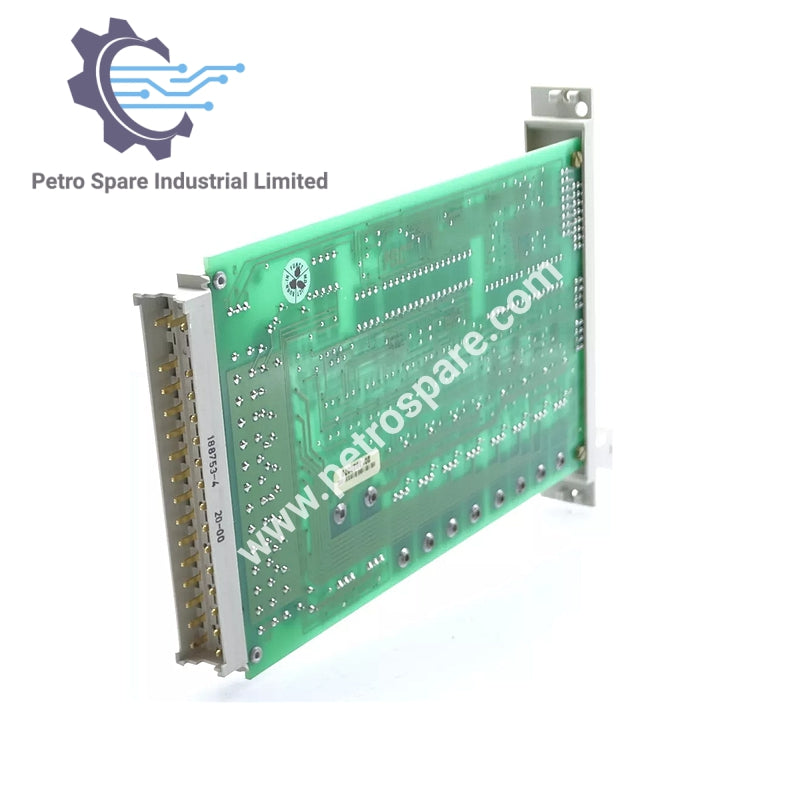

10201/2/1

Visão Geral

• Número da Peça: 10201/2/1
• Fabricante: Honeywell
• Tipo de Produto: Módulo de Saída Digital Fail-Safe
• Tipo de Modelo: 11501
• Aprovações: CE, TšV, UL
• Versão do Software: 3.00

Especificações de Saída

• Canais de Saída: 8
• Tipo de Saída: 24 Vcc estado sólido, à prova de curto-circuito
• Corrente Máxima: 550 mA
• Carga Máxima da Lâmpada: 120 mA (2,9 W)
• Queda de Tensão: < 2,0 Vcc a 500 mA
• Corrente Desligada: < 0,1 mA

Requisitos de Energia

• 5 Vcc: 25 mA
• 24 Vcc Interno: 25 mA
• 24 Vcc Externo: 70 mA (sem carga de saída)

Especificações Gerais

• Requisitos de Espaço: 4 TE, 3 HE (4 HP, 3U)
• Dimensões: 1" x 8" x 6" (3 cm x 20 cm x 15 cm)
• Peso: 0,15 kg

Desempenho e Recursos

• Tipos de Carga:
  • Resistiva (ex. lâmpadas)
  • Indutiva (ex. solenóides)
• Proteção contra Carga Indutiva: Diodo de supressão incluído
• Testes de Funcionalidade:
  • Capacidade de desenergizar
  • Grupo de desenergização (via meio secundário)
  • Interferência entre saídas
  • Funcionalidade do diodo de supressão

Informações Adicionais

• Corrente de Entrada WDG: 8 mA
• Código do Módulo: Furos A9, C9
• Código do Rack: Pinos grandes A9, C9

---
