10105/2/1

Visão Geral

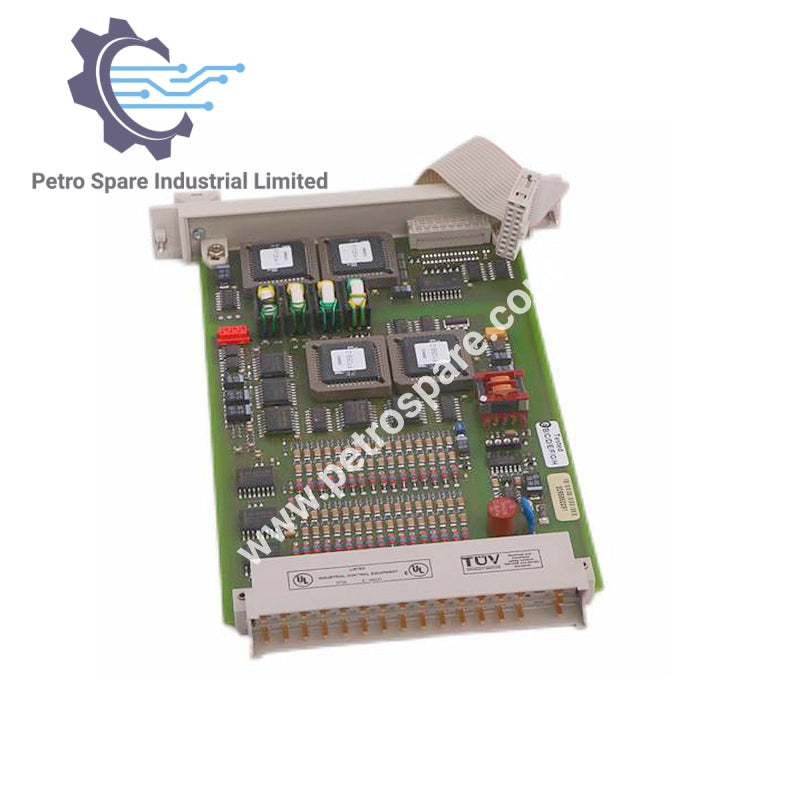

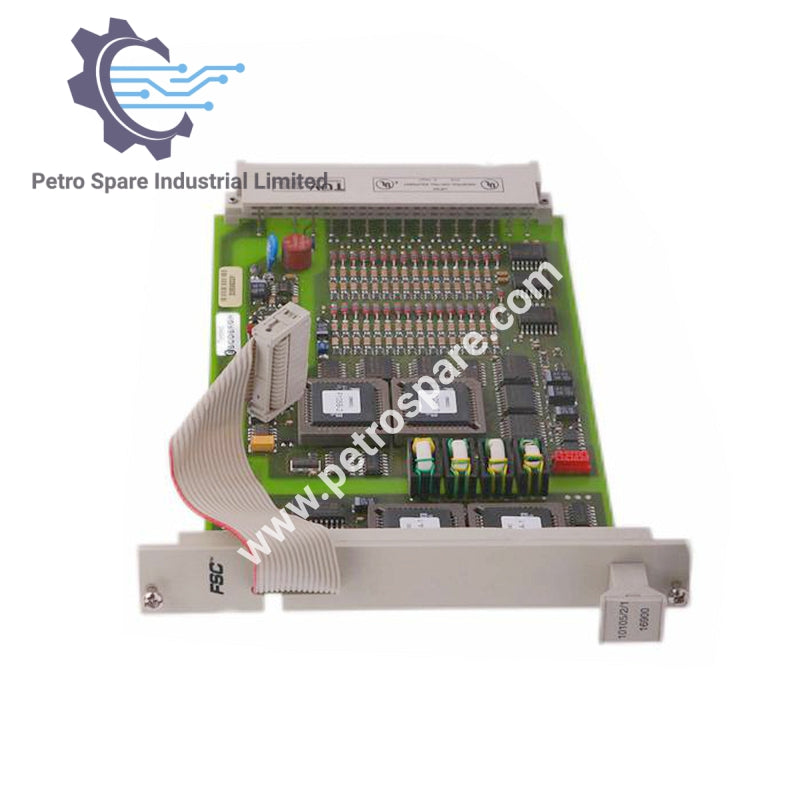

O 10105/2/1 O Módulo de Entrada Analógica é um módulo de alta densidade e à prova de falhas, projetado para uso em sistemas de controle industrial. Ele suporta 16 canais de entrada, opera com 24 VDC e garante aquisição de dados precisa com alta exatidão e confiabilidade.

Elétrica e Energia

• Requisitos de Energia:

• 5 VCC: 35 mA

• 24 VCC: 35 mA

• Faixa de Entrada: 0 a 4,1 V

• Resistência de Entrada: > 1 MΩ

• Conversor A/D: 12 bits

• Incerteza do Conversor A/D: ± 1 LSB

• Incerteza do Módulo: < 0,25%

• Sinal Máximo Absoluto de Entrada: ± 36 VCC

Canais de Entrada

• Número de Canais: 16

• Diafonia Entre Canais: > 60 dB

• Leitura de Tensão Externa:

• Faixa: 0 a 4,1 V

• Resistência de Entrada: Tipicamente 1 MΩ

Mecânica e Dimensões

• Requisitos de Espaço:

• 4 TE

• 3 HE (4 HP, 3U)

Aprovações e Segurança

• Aprovações: CE, TÜV

• Classe de Segurança: AK1-6 (AK6 em modo redundante)

Informações Adicionais

• Versão do Software: ≥ 500

• Método de Conversão:

• Conjunto de Terminação de Campo (FTA-T-14)

• Módulo de Conversão de Entrada Analógica (10105/A/1)

---
