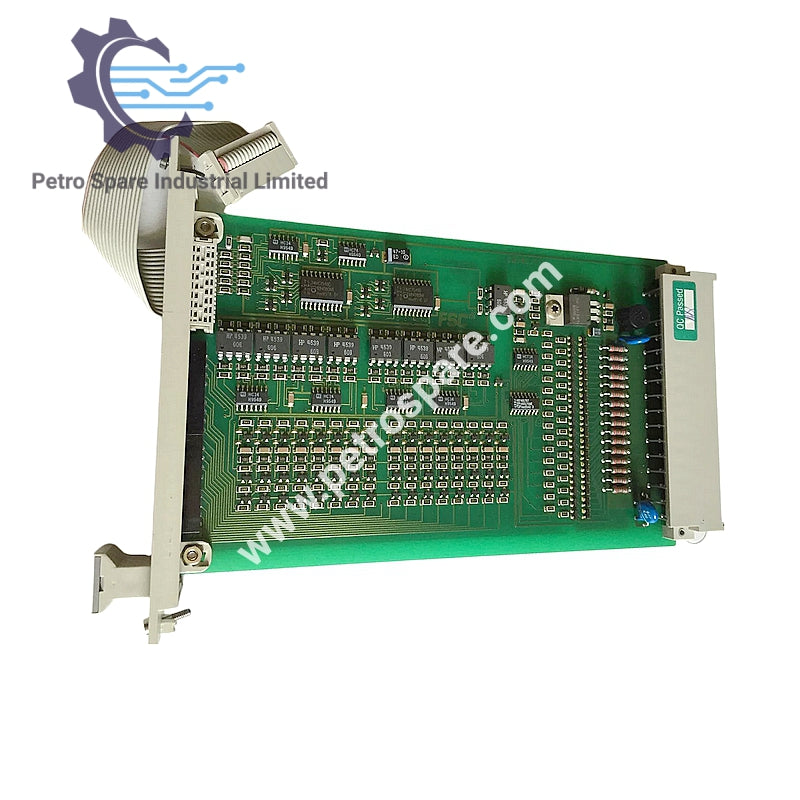

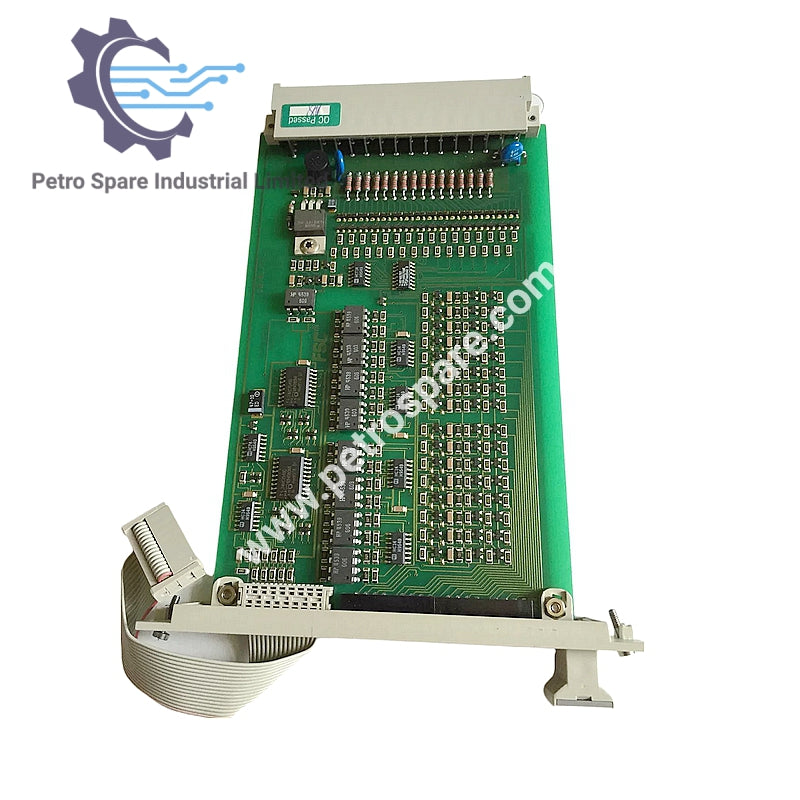

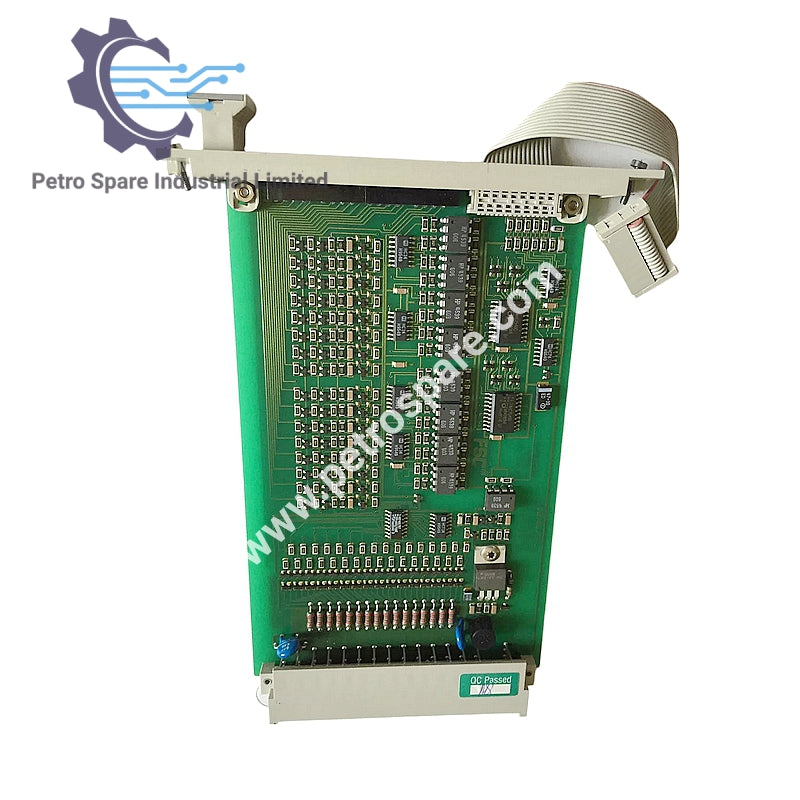

10101/2/3

Visão Geral

• Modelo: 10101/2/3
• Tipo: Módulo de Entrada Digital à Prova de Falhas
• Canais: 16
• Tensão: 48 VCC (externa), 24 VCC (interna)
• Função: Design à prova de falhas

Requisitos de Energia

• Aprovações: CE, TÜV, UL
• Versão do Software: ≥ 3.00
• Consumo de Energia:
  • 5 VCC: 8 mA
  • 24 VCC (interna): 80 mA
  • 48 VCC (externa): 65 mA (correntes de entrada)
• Conteúdo de Ripple (5 VCC): < 0,5 Vp-p (0-360 Hz)

Especificações de Entrada

• Canais de Entrada: 16
• Tensão Máxima de Entrada: 70 VCC
• Corrente de Entrada: 4 mA a 48 VCC
• Entrada ALTA: > 30 VCC
• Entrada BAIXA: < 16 VCC (I < 1,1 mA)
• Atraso de Entrada: Tipicamente 10 ms

Códigos de Conector

• Conector do Módulo: Furos A5, C13
• Conector do Rack: Pinos grandes A5, C13

---
