NFDR541-P00

Gambaran Keseluruhan

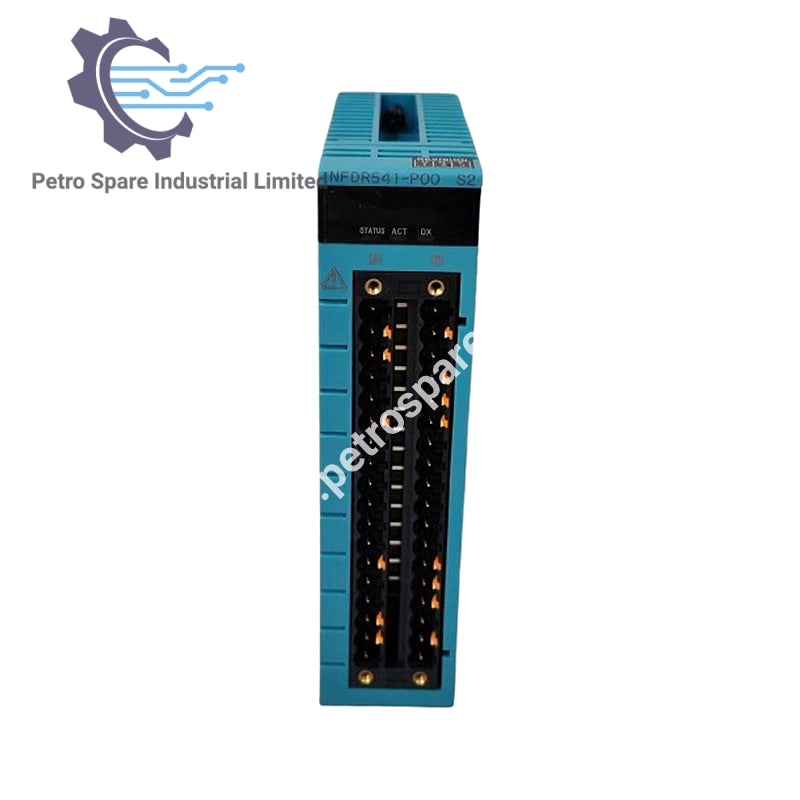

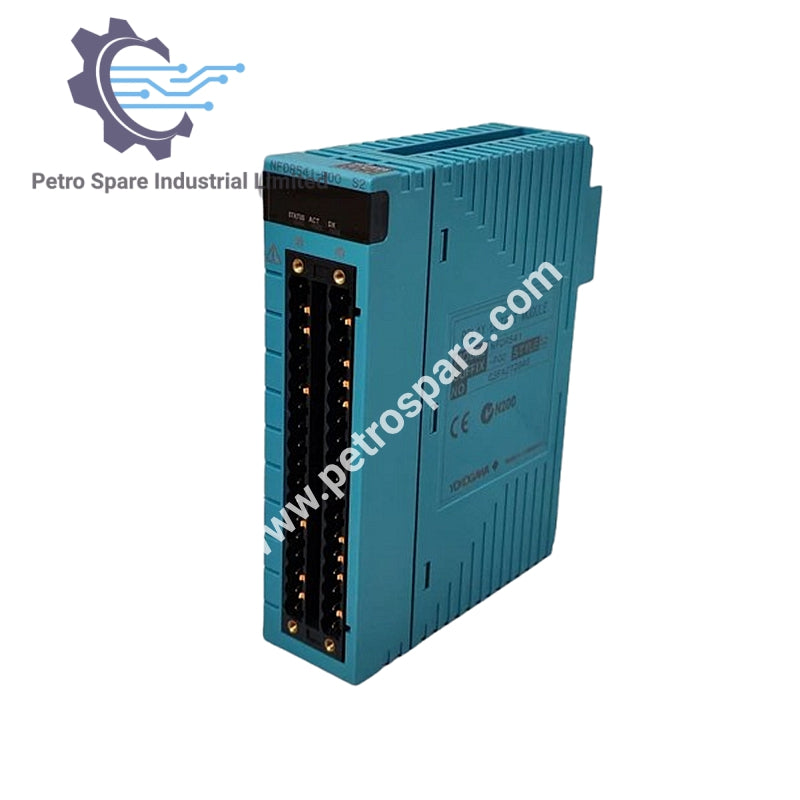

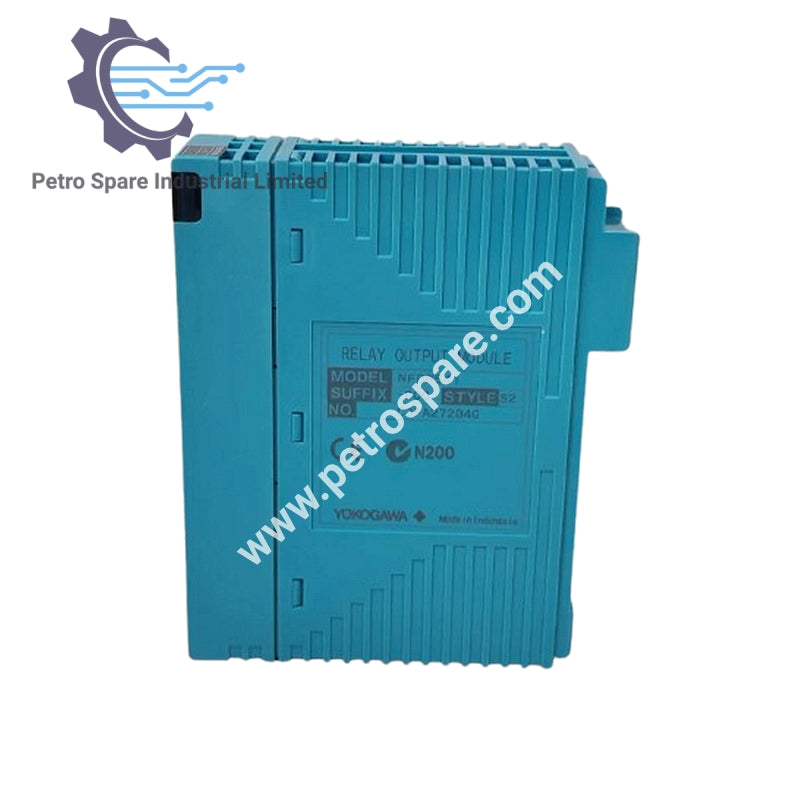

NFDR541-P00 adalah modul output relay 16-saluran dari Yokogawa, direka untuk aplikasi output digital terasing dalam sistem kawalan industri.

Butiran Model

• Model: NFDR541

• Jenis: Modul Output Relay

• Saluran: 16-saluran, terasing

• Kod Akhiran:

  • –P: Jenis standard

  • 0: Jenis serba guna

  • 0: Jenis asas

Spesifikasi Elektrik

• Voltan Terpakai Berpenarafan:

  • DC: 24 hingga 110V

  • AC: 100 hingga 240V, 50/60 Hz

• Arus Beban Maksimum:

  • Beban Resistif:

    • 24V DC: 2.0 A/saluran

    • 110V DC: 0.4 A/saluran

    • 100V AC: 2.0 A/saluran

    • 220V AC: 2.0 A/saluran

  • Beban Induktif:

    • 24V DC: 0.6 A/saluran

    • 110V DC: 0.1 A/saluran

    • 100V AC: 1.0 A/saluran

    • 220V AC: 1.0 A/saluran

• Voltan Tahan:

  • Antara isyarat output dan sistem: 2 kV AC

  • Antara umum: 1.35 kV AC (sisi umum tolak setiap 8 saluran)

• Penggunaan Arus Maksimum: 780 mA (5V DC)

Ciri-ciri Fungsi

• Output Status: fungsi output status HIDUP/MATI

• Masa Respons Output: 12 ms atau kurang (untuk output status)

• Pilihan Fallback Output:

  • TAHAN: Mengekalkan keadaan semasa semasa fallback

  • MATI: Menetapkan semula semua saluran output ke MATI

  • TIDAK: Tiada tindakan fallback dilakukan

Ciri-ciri Fizikal

• Sambungan Luaran: terminal klip tekanan

• Berat: 0.3 kg

---
