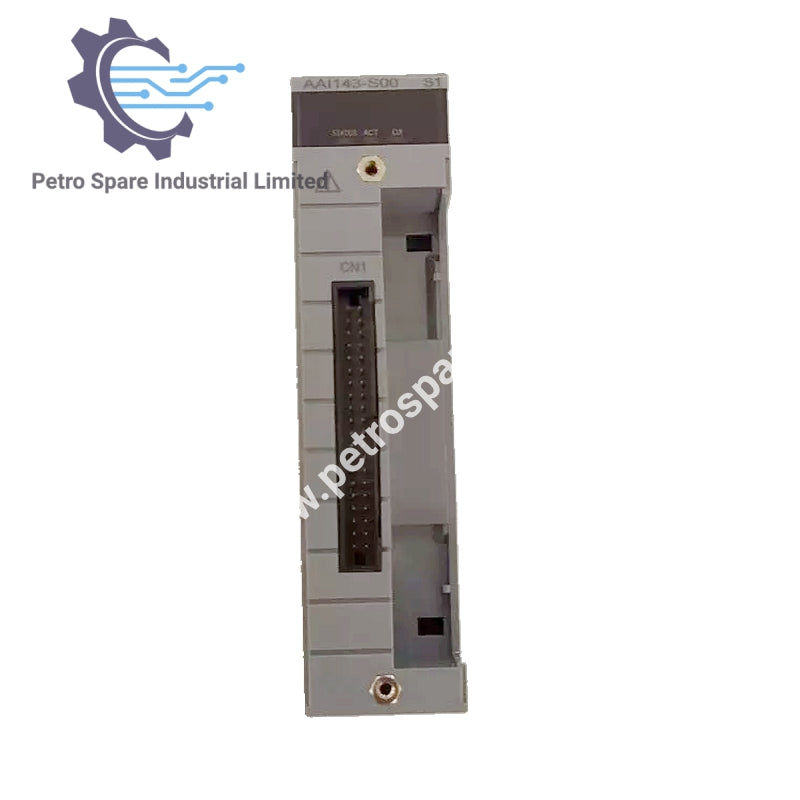

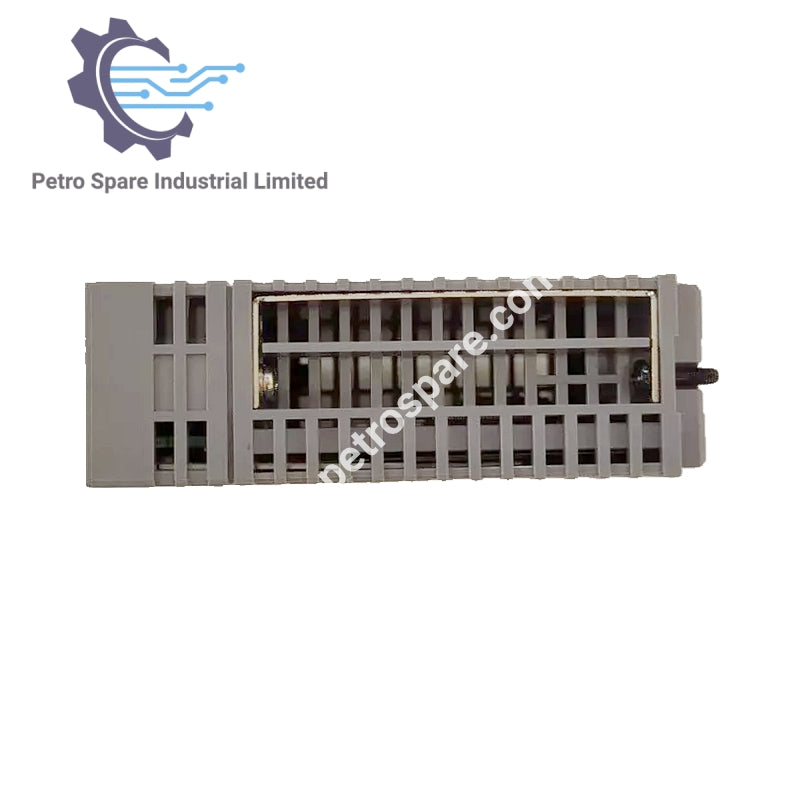

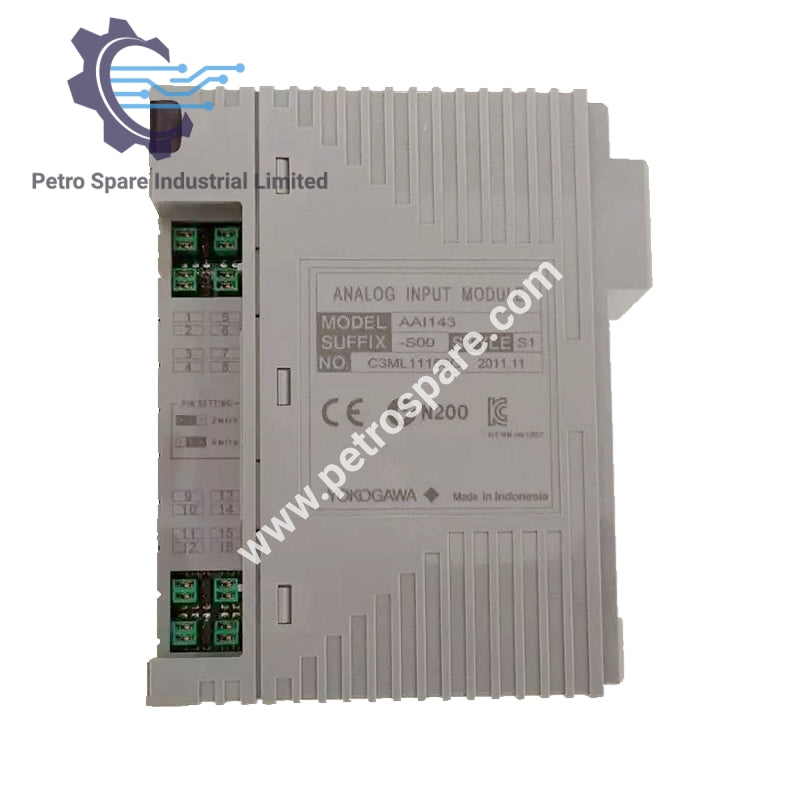

AAI143-S00

Gambaran Keseluruhan

• Model: AAI143-S00
• Jenis: Modul Input Analog
• Saluran: 16, terasing

Kod Akhiran

• S: Jenis standard
• 0: Sentiasa 0
• 0: Jenis asas

Spesifikasi

• Isyarat Input: 4 hingga 20 mA
• Arus Input Dibenarkan: 24 mA
• Voltan Tahan: 1500 V AC antara input dan sistem (1 minit)
• Rintangan Input:
  • Kuasa HIDUP: 270 Ω (20 mA) hingga 350 Ω (4 mA)
  • Kuasa MATI: 500 kΩ atau lebih besar
• Ketepatan: ±16 µA
• Tempoh Kemas Kini Data: 10 ms
• Bekalan Kuasa Pemancar:
  • 19.0 V atau lebih tinggi (pada 20 mA)
  • 25.5 V atau kurang (pada 0 mA)
  • Had arus keluaran: 25 mA
• Penetapan Pemancar: 2-wayar atau 4-wayar, ditetapkan setiap saluran
• Perubahan Disebabkan Oleh Perubahan Suhu Sekeliling: ±16 µA/10 °C
• Penggunaan Arus Maksimum:
  • 230 mA (5 V DC)
  • 540 mA (24 V DC)
• Komunikasi Luaran: Terminal pengapit tekanan, kabel penyambung MIL, kabel khusus (KS1)
• Berat: 0.3 kg

---
