REU610

Gambaran Keseluruhan

The ABB REU610 adalah relay perlindungan voltan yang direka untuk memantau dan melindungi sistem elektrik dengan mengukur voltan fasa-ke-fasa dan voltan baki.

Input

• Input Penggerak: Empat jumlah; tiga untuk voltan fasa-ke-fasa, satu untuk voltan baki

• Input Digital: Dua input digital standard, serta tiga input digital pilihan dikawal oleh voltan luaran

• Pengukuran Voltan: Terutamanya fasa-ke-fasa; boleh mengukur fasa-ke-bumi tetapi tidak menukarnya kepada fasa-ke-fasa

Output

• Sentuhan Output Kuasa: Tiga (PO1, PO2, PO3)

• Sentuhan Output Isyarat: Dua standard (SO1, SO2) dan tiga pilihan (SO3, SO4, SO5)

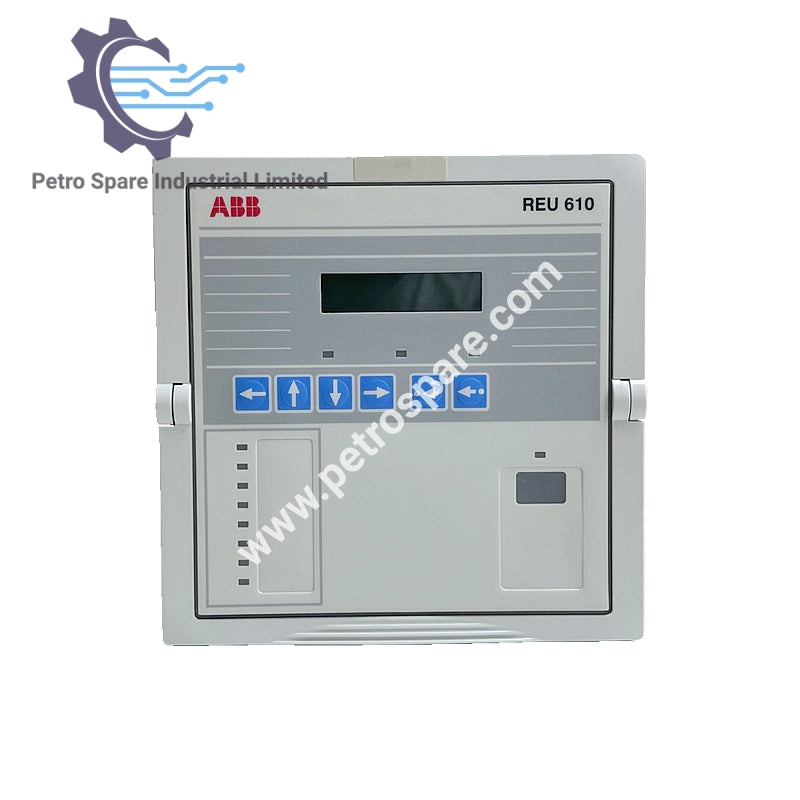

Panel Hadapan

• Paparan: LCD alfanumerik 2 × 16 aksara dengan lampu latar dan kawalan kontras automatik

• LED Penunjuk: Tiga LED fungsi tetap (hijau, kuning, merah) dan lapan LED merah boleh atur

• Butang HMI: Empat kekunci anak panah serta butang jelas/batal dan enter untuk navigasi menu dan pelarasan tetapan

• Port Komunikasi: Port bersiri terasing secara optik dengan LED penunjuk

---
