IC200MDD845

Gambaran Keseluruhan

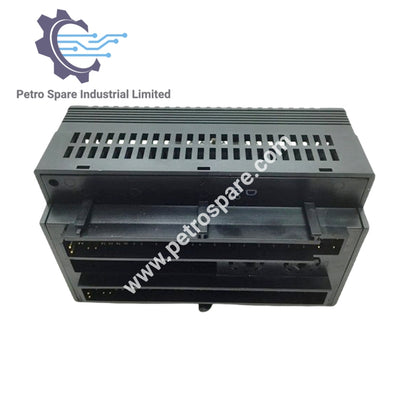

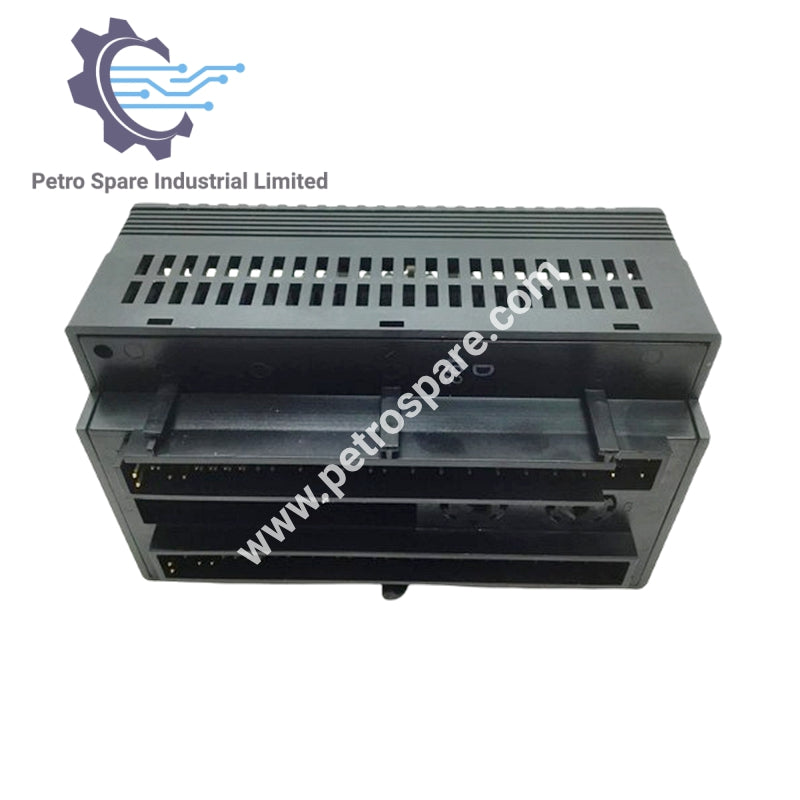

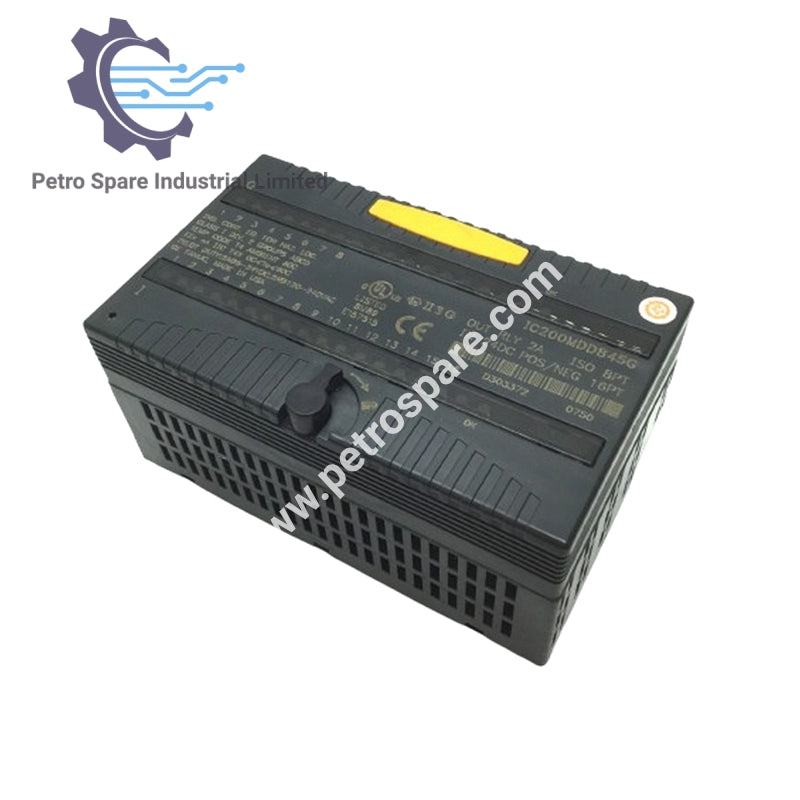

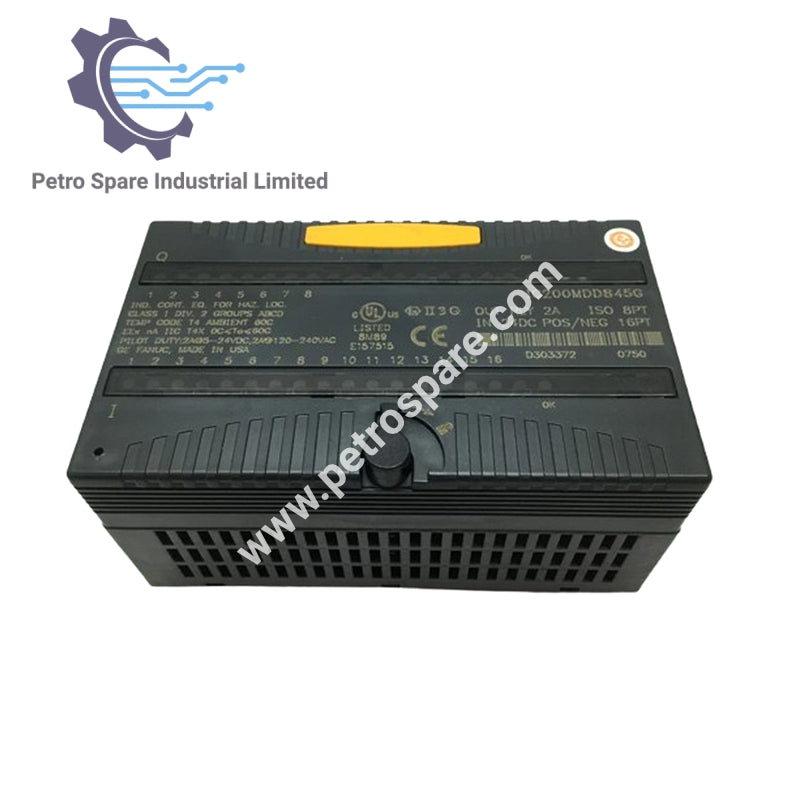

IC200MDD845 adalah modul input/output campuran dari GE Fanuc VersaMax dengan 8 output relay terasing dan 16 input DC.

Struktur Modul

• Titik output: 1 kumpulan 8

• Titik input: 16 (2 kumpulan 8)

Pengasingan Elektrik

• Input pengguna ke logik & tanah bingkai: 250 VAC berterusan; 1500 VAC selama 1 minit

• Kumpulan ke kumpulan: 250 VAC berterusan; 1500 VAC selama 1 minit

• Titik ke titik (output): 250 VAC berterusan; 1500 VAC selama 1 minit

• Titik ke titik (input): tiada

Penunjuk

• LED per titik: Menunjukkan keadaan hidup/mati

• LED OK: Kuasa backplane hadir

Penggunaan Kuasa

• Backplane 5 V: 270 mA maks

• Bekalan Luaran: 0–125 V DC, 5/24/125 V DC nominal; 0–265 V AC (47–63 Hz), 120/240 V AC nominal

Spesifikasi Input

• Voltan: 0–30 V DC, 24 V DC nominal

• Voltan keadaan hidup: 15–30 V DC

• Voltan keadaan mati: 0–5 V DC

• Arus hidup: 2.0–5.5 mA

• Arus mati: 0–0.5 mA

• Masa tindak balas: 0.5 ms maks

• Penapis boleh dikonfigurasikan: 0 ms, 1 ms (lalai), 7 ms

• Impedans input: 10 kΩ maks

Spesifikasi Output

• Voltan: 0–125 V DC / 0–265 V AC

• Jatuh voltan: 0.3 V maks

• Arus beban: 10 mA min, 2.0 A maks (resistif)

• Masa tindak balas: 10 ms maks hidup/mati

• Jenis sentuhan: Aloi perak, gegelung tetap penggerak armatur bergerak

• Perlindungan: Tiada fius dalaman atau snubber

---
