3625A

Deskripsi

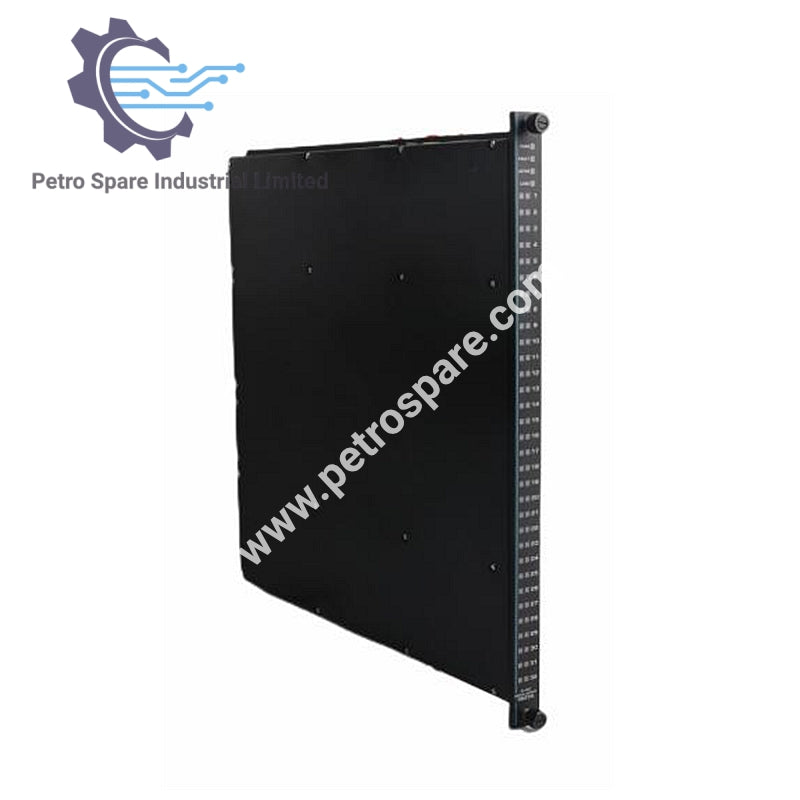

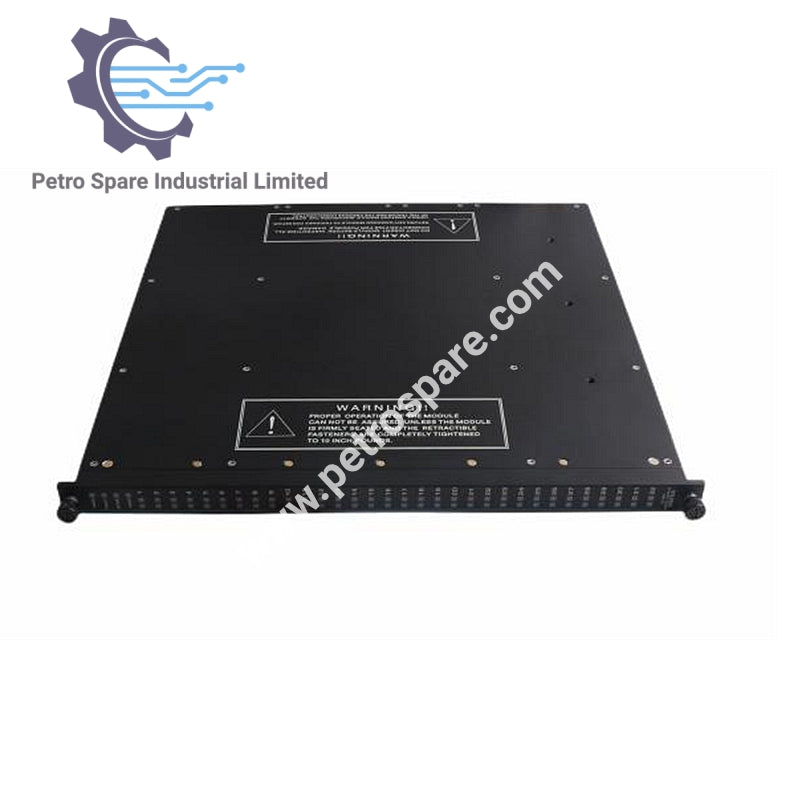

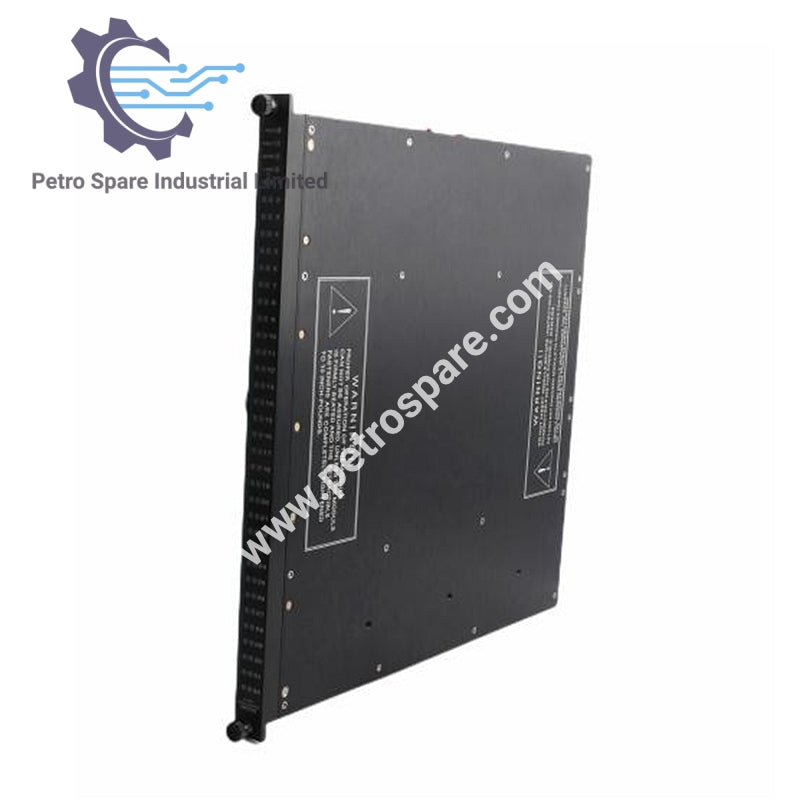

Modul Output Digital Triconex 3625A menyediakan 32 output DC yang dikongsi dengan pengawasan boleh atur dan kapasiti arus tinggi.

Konfigurasi Output

• Bilangan Isyarat Output: 32, dikongsi

• Julat Voltan Disyorkan: 16–32 VDC

• Voltan Nominal: 24 VDC

• Voltan Maksimum: 36 VDC

Penarafan Kuasa dan Arus

• Kuasa Logik: <13 watt

• Penarafan Arus (Maksimum): 1.70 ±10% amp per titik, 5 amp lonjakan / 7 ms

• Jumlah Arus Output Modul: 10 amp per panel penamatan

• Muatan Minimum Diperlukan: 10 mA

• Kebocoran Output Maksimum: 2.0 mA @ 24 VDC, 2.5 mA @ 32 VDC

Perlindungan dan Pengasingan

• Fius (Modul Penamatan Lapangan): Tidak diperlukan; suis output dilindungi sendiri terhadap voltan berlebihan, suhu berlebihan, dan arus berlebihan

• Pengasingan Sistem-ke-Lapangan: Minimum 1,500 VDC

Pemantauan dan Diagnostik

• Pengecam Status (Keadaan Hidup atau Mati): 1 per titik

• Pengecam Status (Status Modul): Lulus, Ralat, Muatan, Aktif

• Pengecam Status (Amaran Lapangan): Muatan (1 per titik)

• Pengawasan Titik: Boleh diprogramkan per titik

• Ambang Pengesanan Litar Pintas/Buka: Boleh diprogramkan per titik yang diawasi

• Kod Warna: Biru Gelap

---
