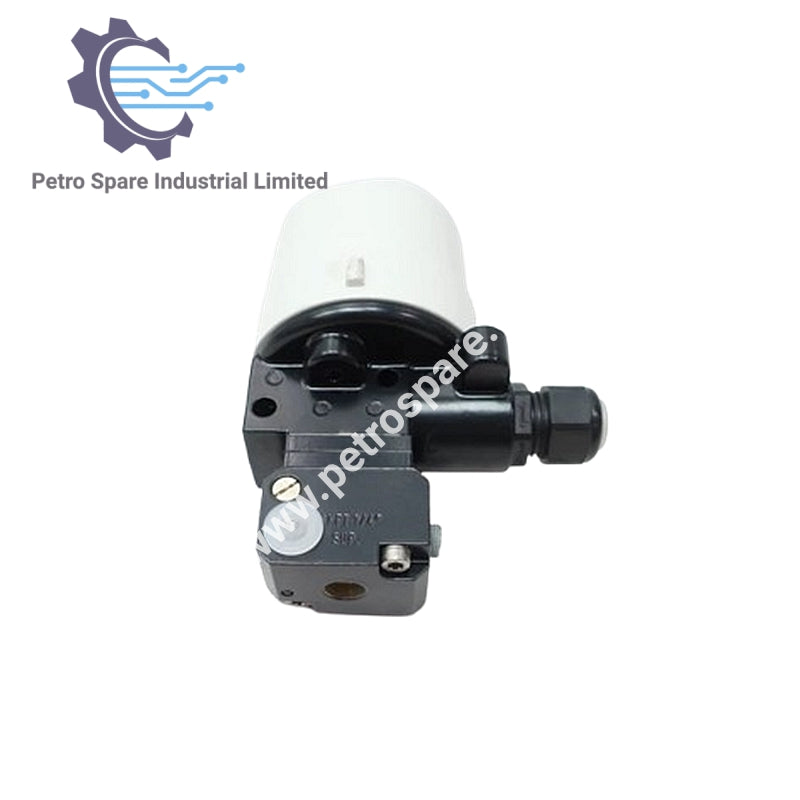

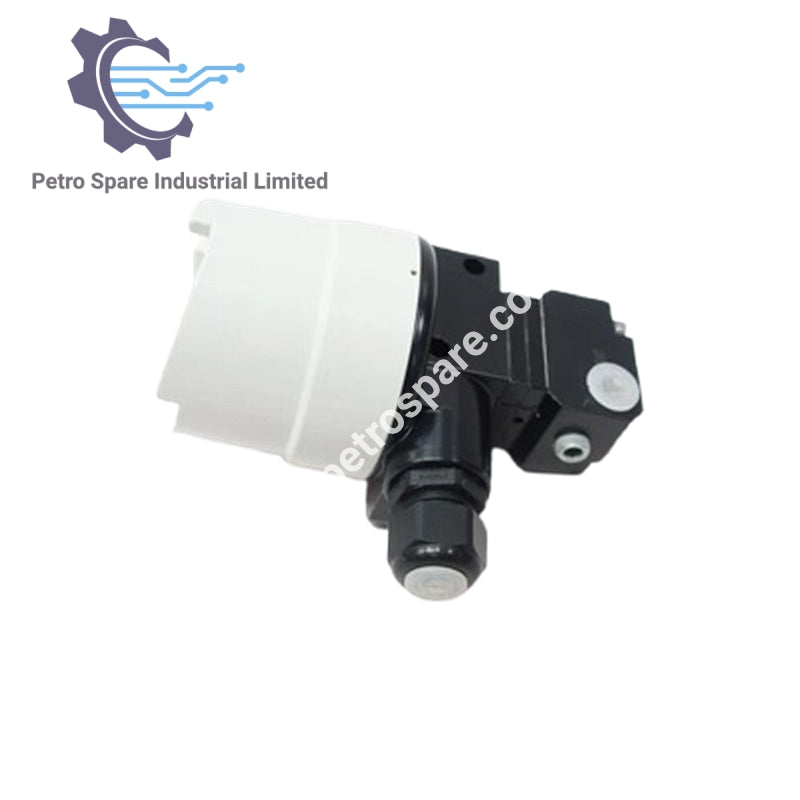

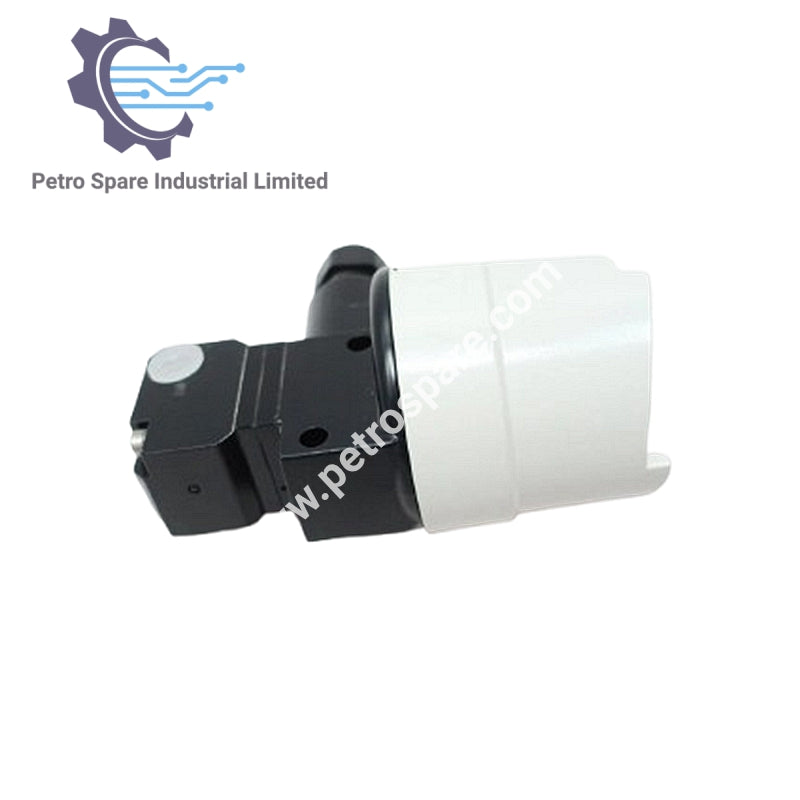

TEIP11-PS

Gambaran Keseluruhan

TEIP11-PS adalah penukar isyarat I/P oleh ABB yang direka untuk menukar isyarat elektrik standard kepada output pneumatik.

Input Elektrik

• Julat isyarat: 0 hingga 20 mA atau 4 hingga 20 mA, 0 hingga 10 mA atau 10 hingga 20 mA, 4 hingga 12 mA atau 12 hingga 20 mA

• Rintangan input: 260 Ω pada 20 °C, pekali suhu +0.4 %/K

• Had tekanan berlebihan: 30 mA

• Kapasitans/Induktans: Tidak ketara

Output Pneumatik

• Julat isyarat: 0.2 hingga 1 bar (3 hingga 15 psi), atau 0.4 hingga 2 bar (6 hingga 30 psi)*

• Kapasiti udara: ≥ 5 kg/j (4.1 Nm³/j, 2.4 scfm)

• Daya beban (VDE/VDI 3520): ≥ 0.95 kg/j (0.9 Nm³/j, 0.5 scfm)

• Penggunaan udara: ≤ 0.2 kg/j (0.16 Nm³/j, 0.1 scfm)

• *Pilihan 509 menyokong isyarat input yang dipertingkatkan

Bekalan Pneumatik

• Udara instrumen: bebas minyak, air, dan habuk mengikut DIN/ISO 8573-1, Kelas Pencemaran dan kandungan minyak 3

• Titik embun tekanan: 10 K di bawah suhu operasi

• Tekanan bekalan: 1.4 bar (20 psi) atau 2.5 bar (36 psi)*

Keadaan Persekitaran

• Kelas iklim: GPF atau FPF mengikut DIN 40040

• Julat suhu: –55 hingga 85 °C (–67 hingga 185 °F), atau –45 hingga 85 °C (–49 hingga 185 °F)

• Kelembapan relatif (operasi, penyimpanan, pengangkutan): 75% purata, 95% jangka pendek, tiada kondensasi

---
