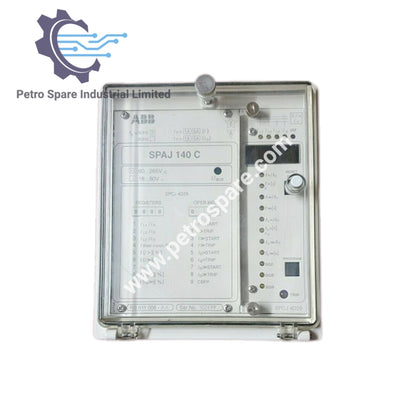

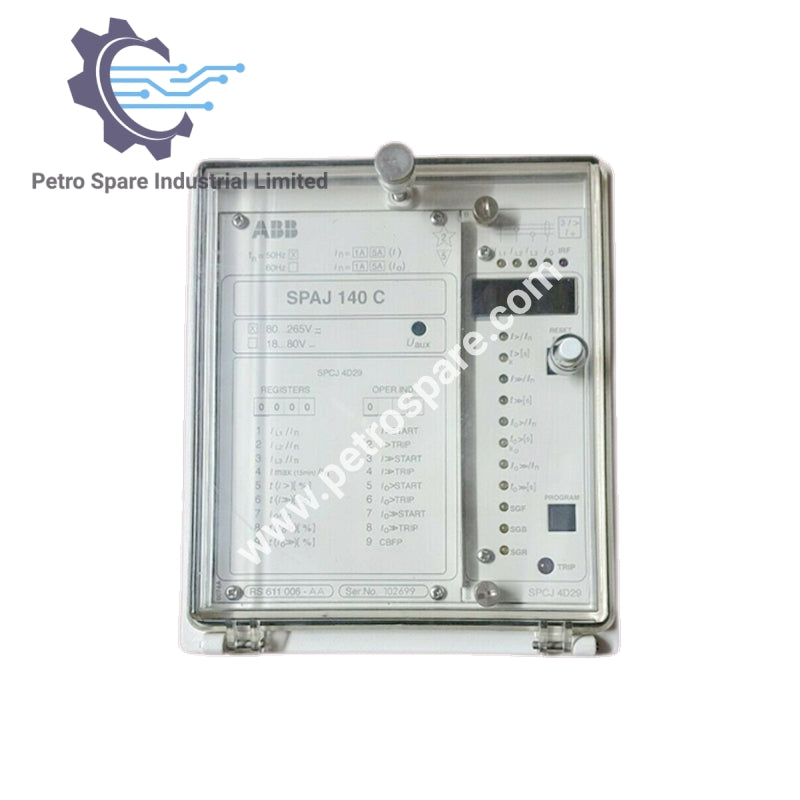

SPAJ 140 C

Gambaran Keseluruhan

SPAJ 140 C adalah relay arus lebih dan gangguan bumi ABB yang direka untuk perlindungan dan pengesanan kesilapan dalam sistem elektrik dengan ciri input dan output yang boleh dipercayai.

Penarafan Input

• Arus Berpenarafan (In): 1 A atau 5 A

• Ketahanan Terma:

• Berkekalan: 4 A / 20 A

• 1 saat: 100 A / 500 A

• Ketahanan Arus Dinamik (nilai separuh gelombang): 250 A / 1250 A

• Impedans Input: <100 mΩ (1 A), <20 mΩ (5 A)

• Kekerapan Berpenarafan: 50 Hz atau 60 Hz (atas permintaan)

Penarafan Kenalan Output

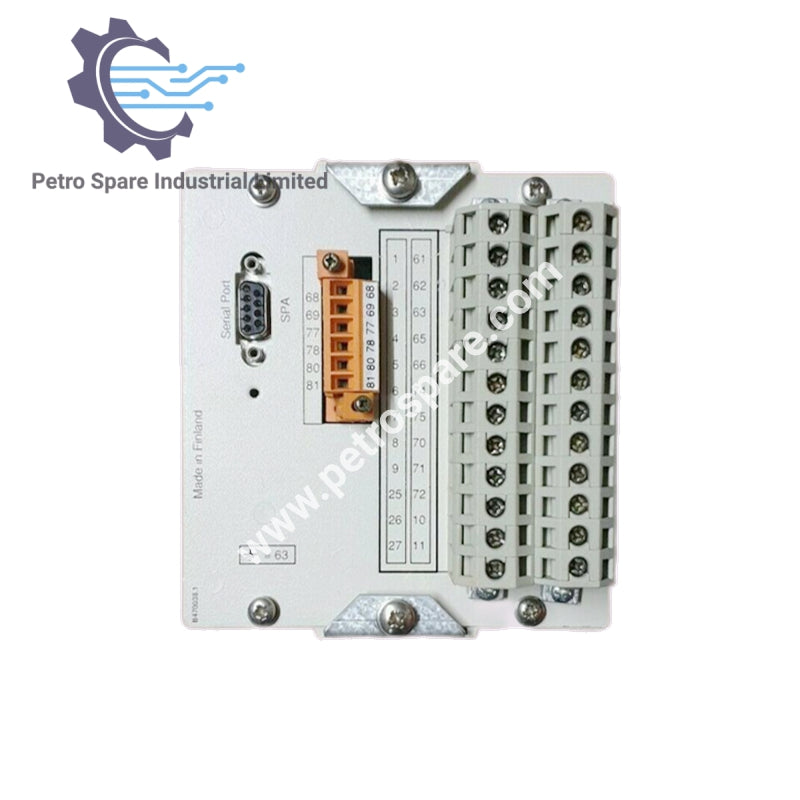

• Kenalan Trip: Terminal 65-66, 74-75

• Voltan Berpenarafan: 250 V DC/AC

• Arus Pembawa Berterusan: 5 A

• Arus Buat dan Bawa:

• 30 A selama 0.5 saat

• 15 A selama 3 saat

• Kapasiti Pemutusan (DC, L/R ≤ 40 ms):

• 5 A pada 48 V DC

• 3 A pada 110 V DC

• 1 A pada 220 V DC

---
