6GK7342-5DA02-0XE0

Gambaran Keseluruhan Produk

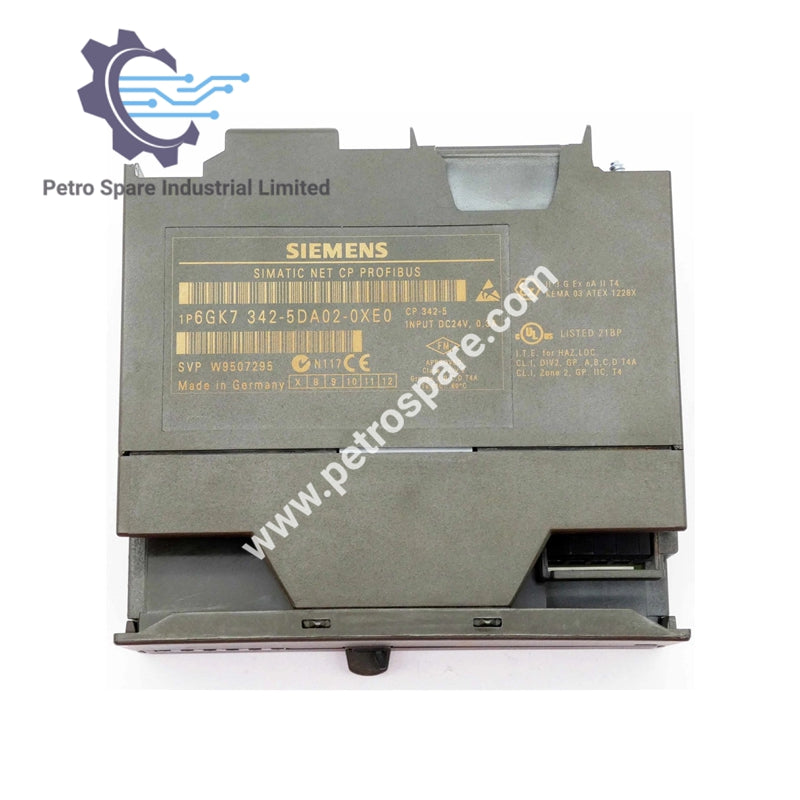

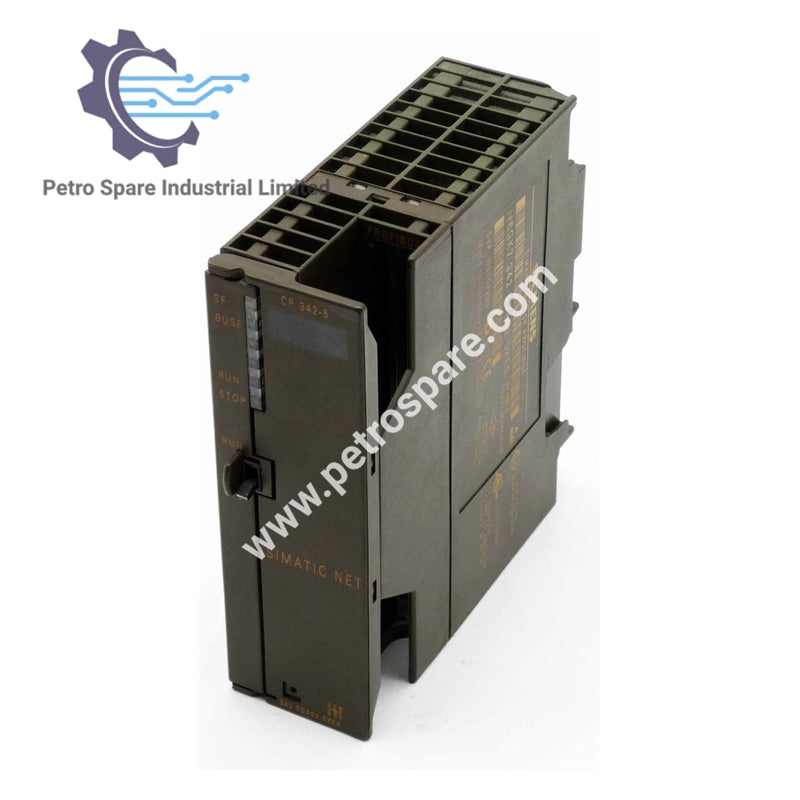

 6GK7342-5DA02-0XE0 ialah pemproses komunikasi (CP 342-5) untuk menyambungkan SIMATIC S7-300 kepada PROFIBUS, PG/OP serasi S5 dan komunikasi S7.

Spesifikasi Teknikal

• Kadar Penghantaran

  Kadar pemindahan antara muka PROFIBUS: 9.6 kbit/s … 12 Mbit/s

• Antara Muka

  Bilangan antara muka Industrial Ethernet: 0

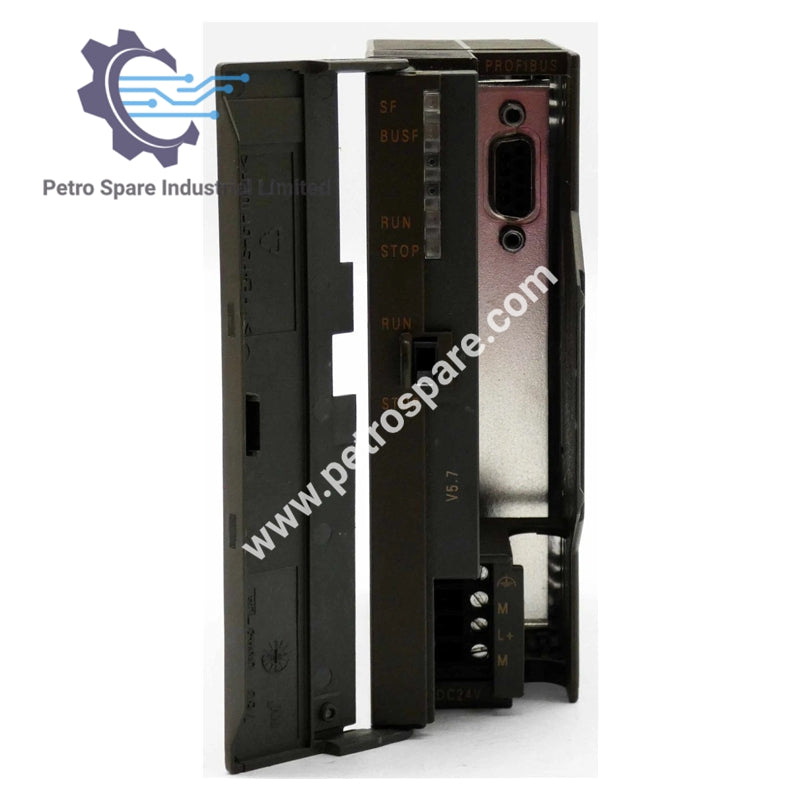

  Bilangan sambungan PROFIBUS: 1 (soket Sub-D 9 pin, RS485)

  Bilangan sambungan elektrik untuk bekalan kuasa: 1 (blok terminal 4 kutub)

• Voltan Bekalan, Penggunaan Arus, Kehilangan Kuasa

  Voltan bekalan daripada bas satah belakang: 5 V DC

  Voltan bekalan luaran: 24 V DC (toleransi +20% / -15%)

  Arus biasa daripada bas satah belakang: 0.15 A

  Arus biasa daripada bekalan 24 V luaran: 0.25 A

  Kehilangan kuasa: 5 W

• Keadaan Persekitaran yang Dibenarkan

  Suhu persekitaran semasa operasi: 0 … 60 °C

  Suhu persekitaran semasa penyimpanan/pengangkutan: -40 … +70 °C

  Kelembapan relatif pada 25 °C tanpa pemeluwapan semasa operasi: maksimum 95 %

  Kelas perlindungan: IP20
