6ES7422-1HH00-0AA0

Gambaran Keseluruhan

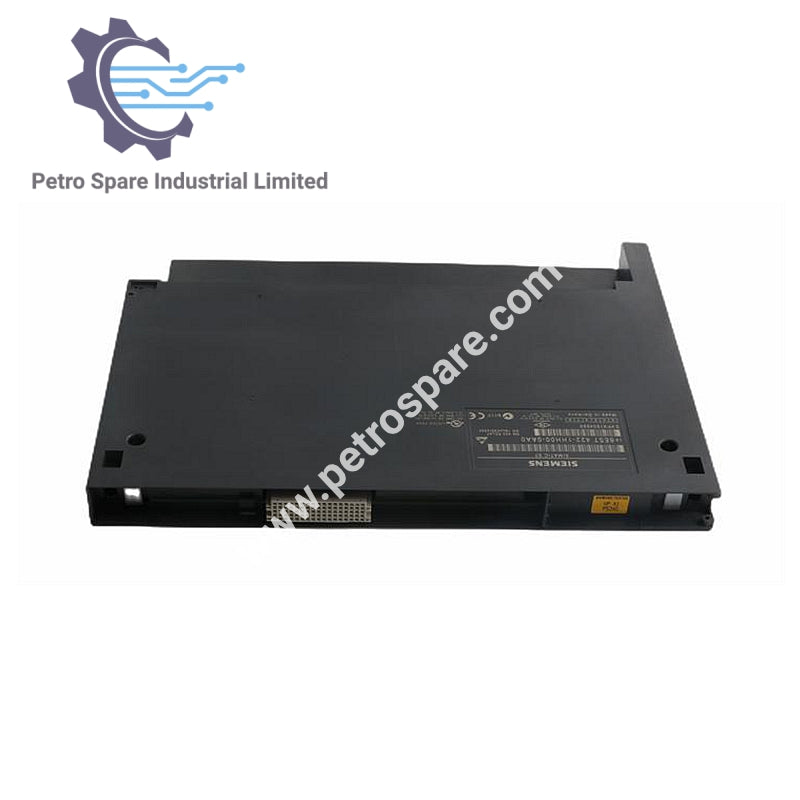

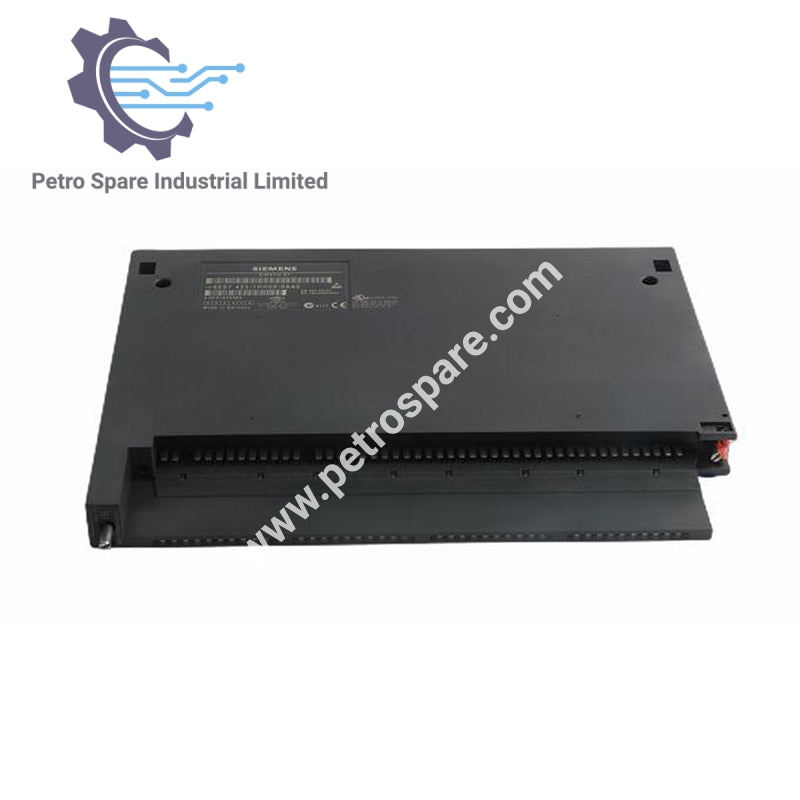

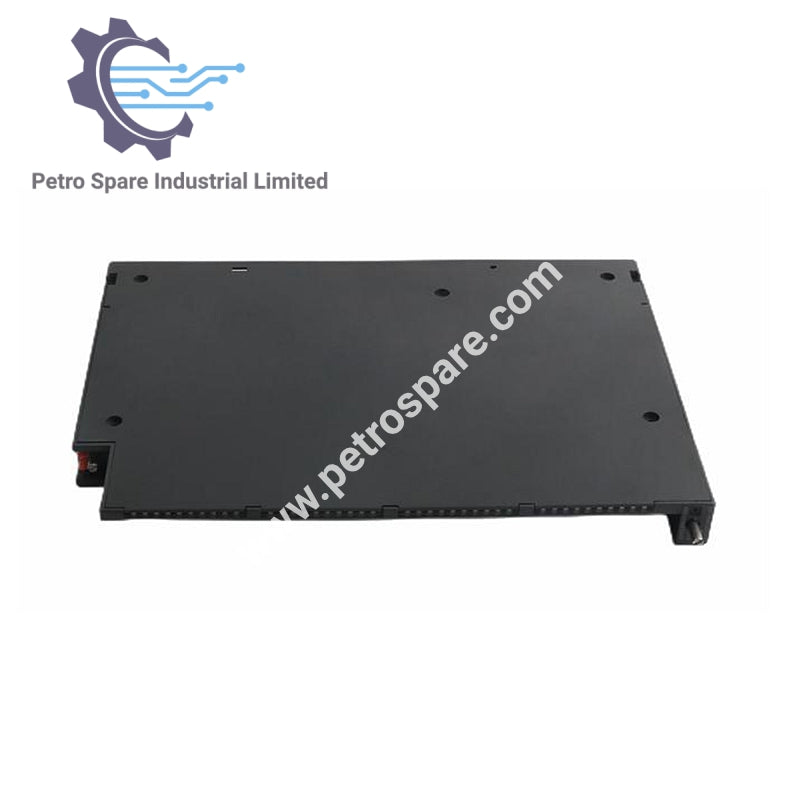

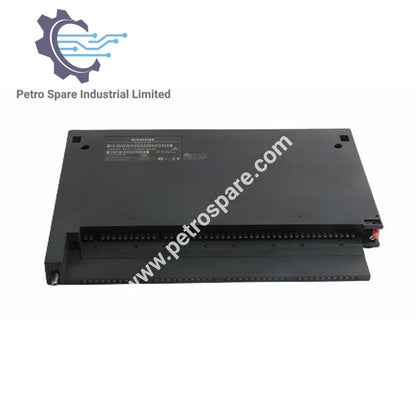

The Siemens 6ES7422-1HH00-0AA0 adalah modul output digital SIMATIC S7-400 dengan 16 output relay terasing yang beroperasi antara 5 dan 230 V AC.

Maklumat Am

• Jenis modul: Modul Output Digital (SM 422)

• Jenis output: 16 output relay, terasing

• Julat voltan: 5–230 V AC

• Arus output berperingkat: 5 A setiap saluran

• Perlindungan litar pintas: Tidak tersedia

• Kawalan input digital: Boleh

Spesifikasi Elektrik

• Kapasiti suis (beban lampu): 60 W maks

• Arus beban minimum: 11 mA

• Operasi output selari:

• Peningkatan: Tidak mungkin

• Kawalan beban berlebihan: Mungkin (hanya dengan voltan beban yang sama)

• Kekerapan suis:

• Beban rintangan: maksimum 10 Hz

• Beban induktif (IEC 60947-5-1 DC13/AC15): maksimum 1 Hz

• Beban lampu: maksimum 1 Hz

• Mekanikal: maksimum 20 Hz

Prestasi Output

• Jumlah arus setiap kumpulan:

• Sehingga 40 °C: maksimum 10 A (10 A dengan subperhimpunan kipas)

• Sehingga 60 °C: maksimum 5 A (10 A dengan subperhimpunan kipas)

• Jangka hayat relay:

• Elektrik: 100,000 operasi (AC-15 / DC-13)

• Mekanikal: 3,000,000 operasi

• Kapasiti suis kenalan:

• Beban induktif: 5 A (30 V DC / 230 V AC)

• Beban rintangan: 5 A (30 V DC / 230 V AC), 1.2 A (60 V DC), 0.2 A (125 V DC)

• Arus berterusan terma: 5 A

Dimensi Fizikal

• Lebar: 25 mm

• Tinggi: 290 mm

• Kedalaman: 210 mm

Berat

• Anggaran berat: 700 g

---
