6DD1600-0BA1

Gambaran Keseluruhan Produk

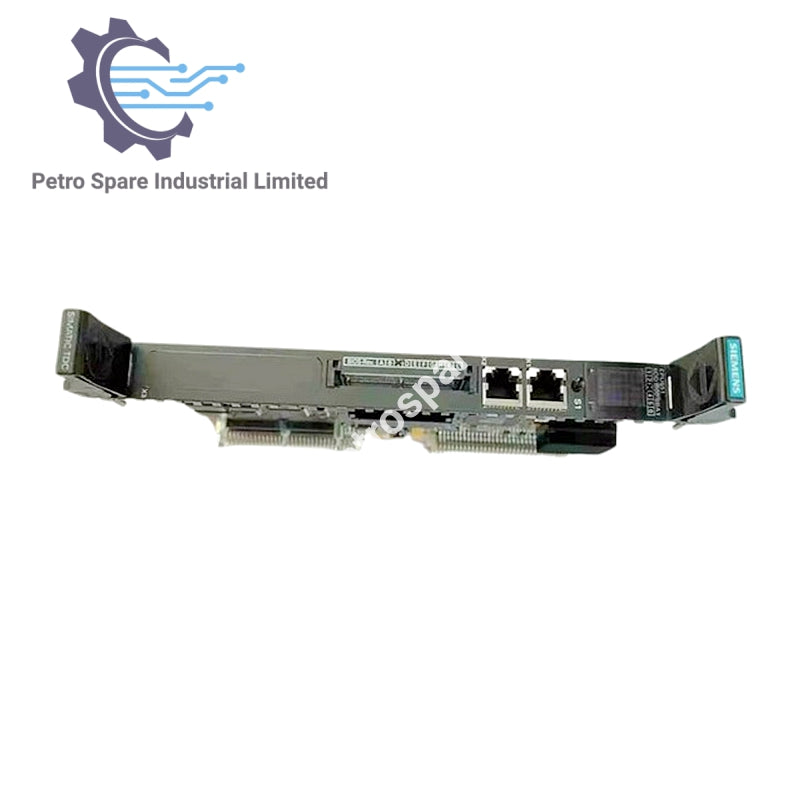

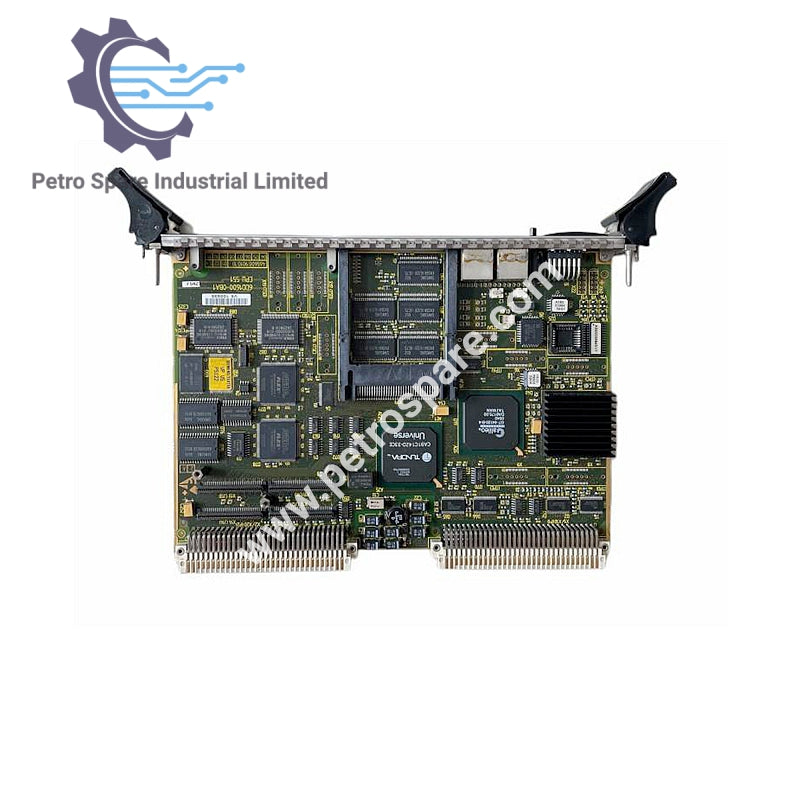

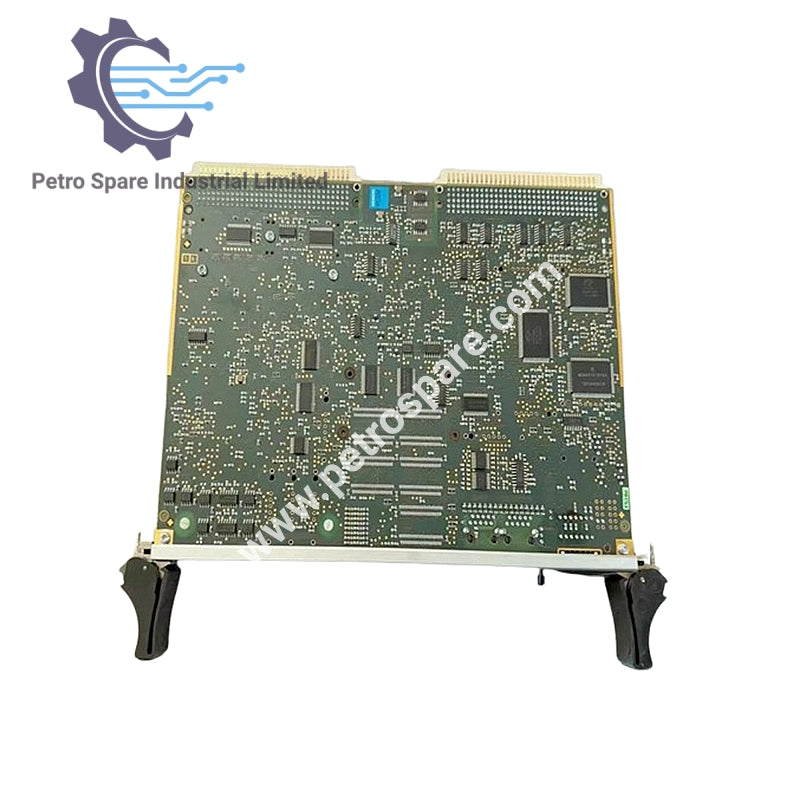

6DD1600-0BA1 adalah Modul CPU Siemens CPU551 yang direka untuk tugas automasi dengan input digital dan antara muka komunikasi bersiri.

Input Digital

• Nombor: 8

• Sokongan Gangguan: 4 daripada 8 input menyokong gangguan

• Penebatan elektrik: Tidak

• Voltan masukan:

• Voltan berperingkat: 24 V

• Untuk isyarat 0: -1 V hingga +6 V

• Untuk isyarat 1: +13.5 V hingga +33 V

• Arus input:

• Untuk isyarat 0 (biasanya): 0 mA

• Untuk isyarat 1 (biasanya): 3 mA

• Masa kelewatan setiap saluran (maks.): 100 µs
  (Kitar minimum di mana tugas gangguan boleh dicetuskan)

Antara Muka

• Antara muka perkhidmatan bersiri (X1):

• Fungsi untuk program pengguna: ujian, pengkomisian, pemuatan program

• Laporan perkhidmatan tersedia

• Kadar penghantaran: 19.2 Kbps (antara muka RS232, V.24) dengan CFC atau “Pengkomisian asas” dari PC

• Antara muka DUST1: Termasuk

Maklumat Am

• Kerugian kuasa tipikal: 15 W

• Kipas diperlukan: Ya

• Slot diperlukan dalam rak: 1

• Dimensi (L × T × D): 20 × 233 × 160 mm

• Berat: 0.6 kg

---
