AI04

Gambaran Keseluruhan

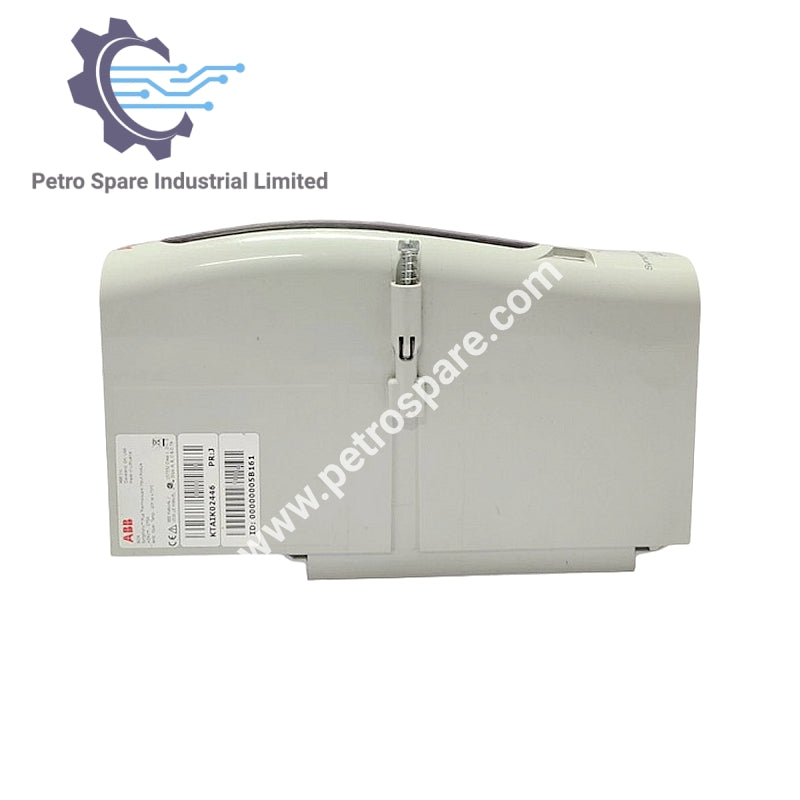

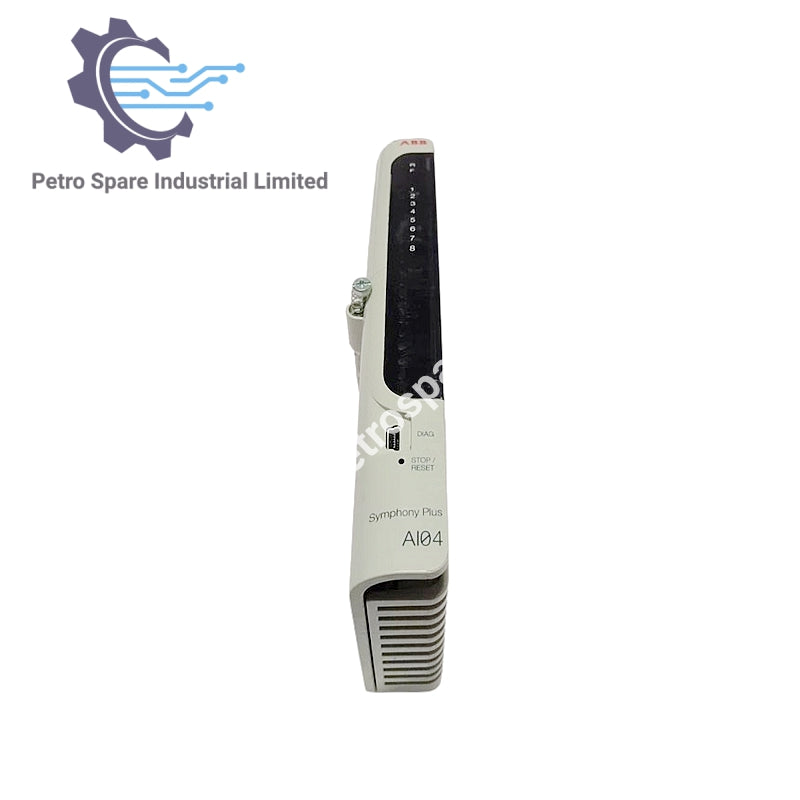

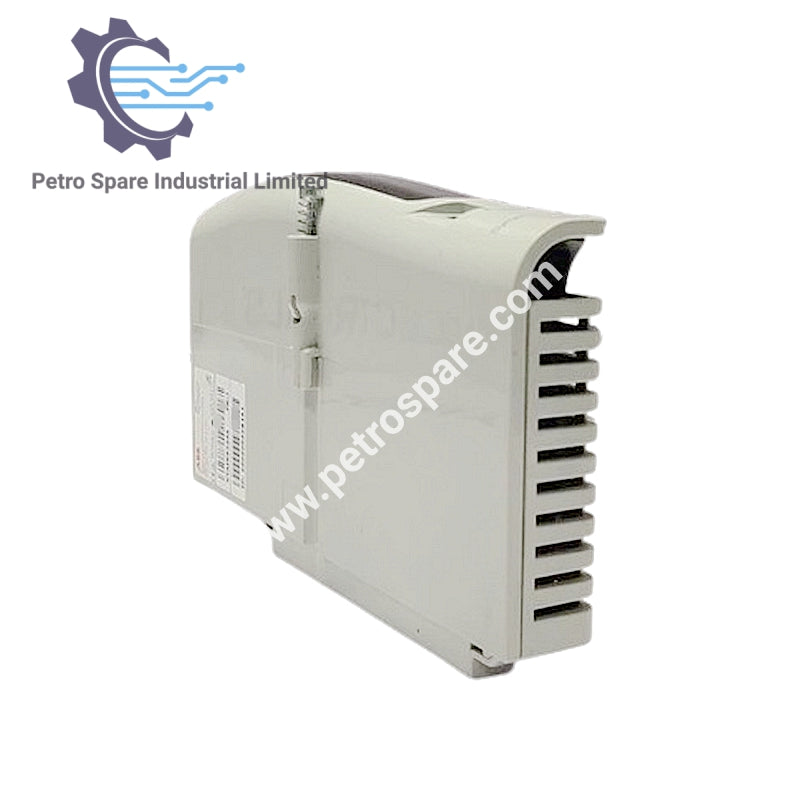

AI04 adalah modul input analog Siri SD ABB dengan 16 saluran, menyokong isyarat termokopel dan millivolt untuk pengukuran suhu yang tepat dan voltan tahap rendah.

Pengenalan

• Nombor artikel: AI04

• Jenis: Input Analog mV/TC

• Faktor bentuk: Standard (190 mm)

• Pemasangan: Baris mendatar atau lajur menegak

• Status kitar hayat: Aktif

Data Saluran & Isyarat

• Bilangan saluran: 16

• Spesifikasi isyarat: Jenis TC E, J, K, R, S, T, B, L, N, U, E Cina atau S

• Julat mV: –100/0 hingga +100 mV

• Jenis isyarat: mV/TC

• HART: Tidak

• SOE: Tidak

• Redundansi: Tidak

Keandalan

• MTBF (MIL-HDBK-217-FN2): 218,273 jam

• MTTR: 1 jam

Diagnostik

• LED plat hadapan: R (Jalankan), F (Ralat), penunjuk status 1–8

• Ketersediaan tempatan: Sambungan Mini USB pada plat hadapan

• Ketersediaan jauh: Diagnostik peranti HN800 melalui SPE

Dimensi

• Lebar: 27 mm

• Dalam: 106 mm

• Tinggi: 190 mm

• Berat: 228 g

---
