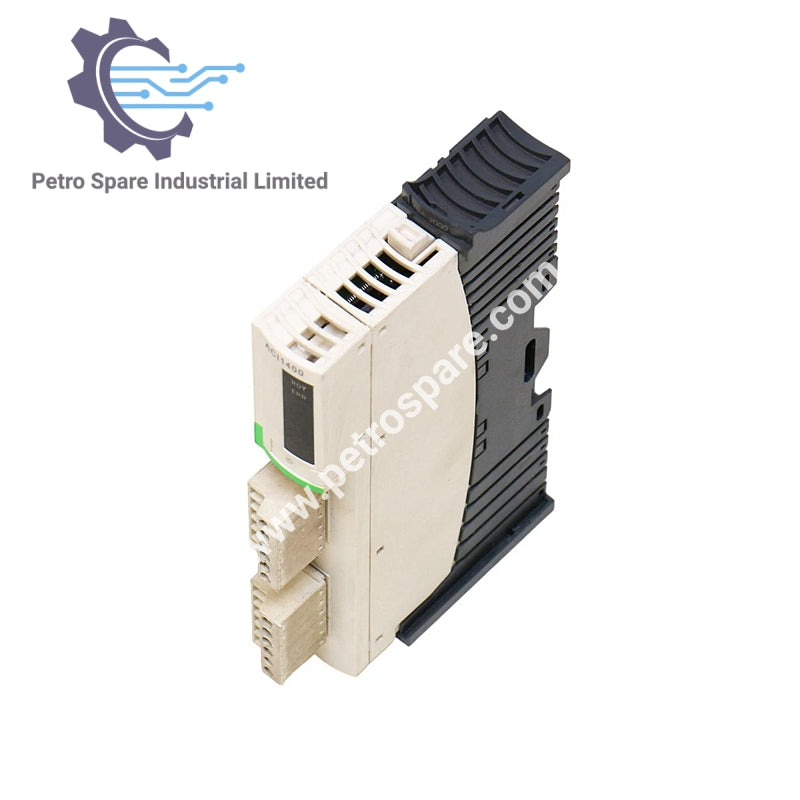

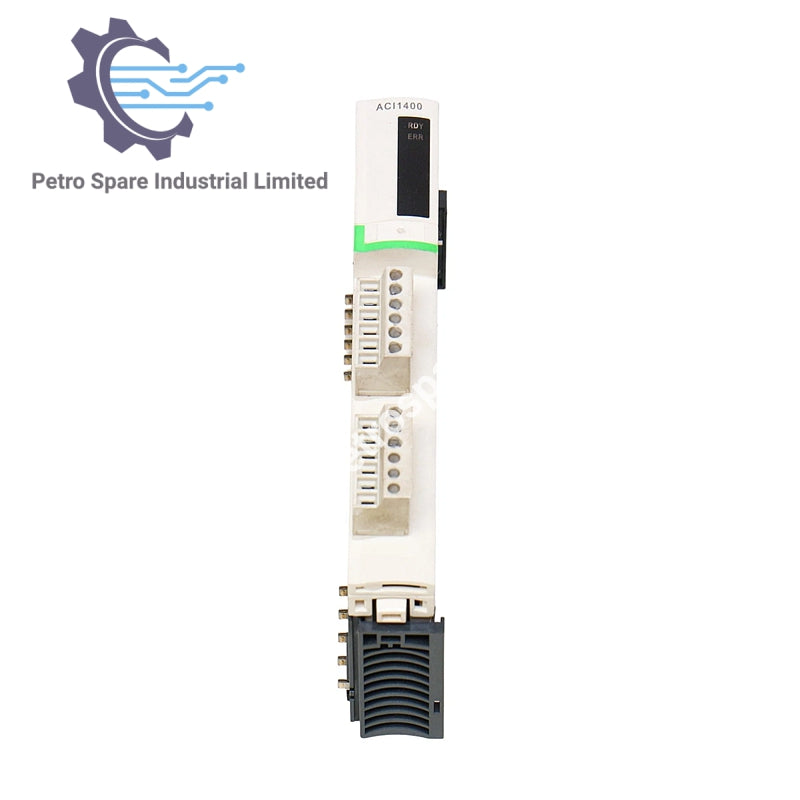

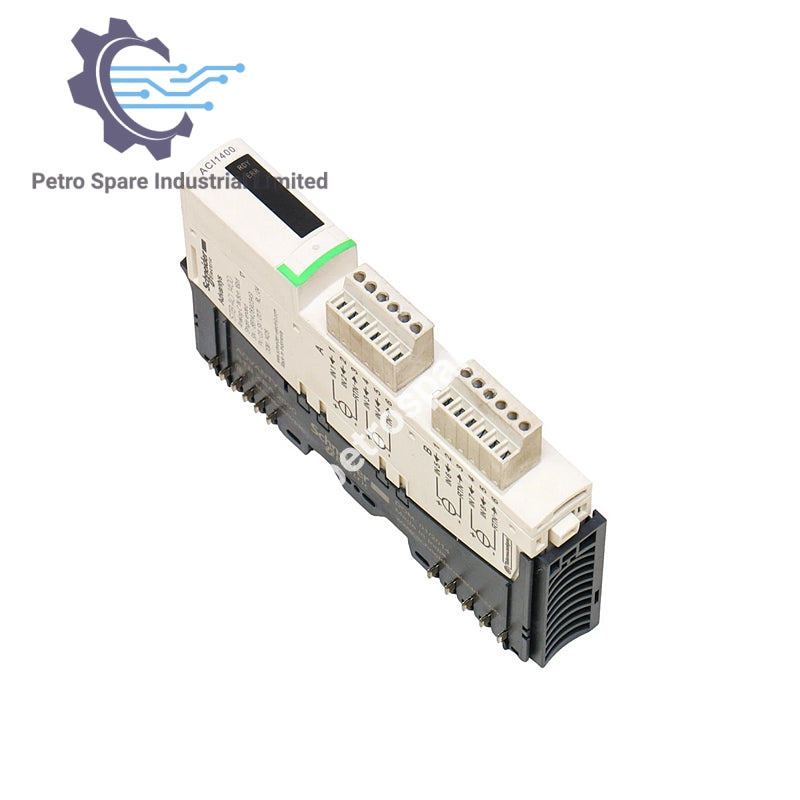

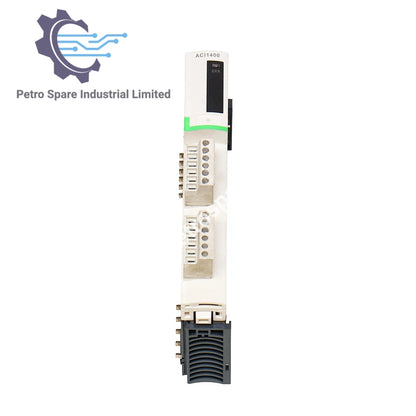

STBACI1400

Gambaran Keseluruhan

STBACI1400 adalah modul input analog 8-saluran standard dari siri Modicon STB Schneider, direka untuk input arus 4–20 mA dengan resolusi 15-bit plus tanda, sesuai untuk sistem I/O teragih.

Input & Prestasi

• Isyarat Input: 4–20 mA

• Bilangan Saluran: 8

• Resolusi: 15 bit + tanda

• Input Maksimum Mutlak: 25 mA

• Impedans Input: ≤ 250 Ω

• Arus Bekalan Sensor: 100 mA setiap saluran

• Masa Kemas Kini: 22 ms

• Ralat Ketepatan: ±0.4% FS/°C

• Drift Suhu: ±0.005%/°C

• Lineariti Integral: ±0.08% FS

• Lineariti Diferensial: Monotonik

Integrasi Sistem

• Penukaran Sejuk: Ya

• Penukaran Panas: Disokong dengan NIM standard

• Status Sandaran: Keadaan 0 untuk NIM asas; boleh dikonfigurasi untuk NIM standard

• Format Data: EN/IEC 61131-2

• Keperluan Alamat: 16 perkataan input

• Indikasi Status: 1 LED hijau (RDY)

Keserasian

• Modul Kuasa: STBPDT3100 / STBPDT3105

• Pangkalan Pemasangan: STBXBA2000

Elektrik & Keselamatan

• Voltan Bekalan Dinilai: 24 V DC

• Penggunaan Arus: 90 mA @ 5 V DC (bas logik)

• Kategori Lebih Voltan: II

• Penebatan (Bas Logik): 1500 V selama 1 minit

• Penebatan (Bas Sensor): 30 V

• Penandaan: CE

Dimensi

• Lebar: 128.3 mm (5.05 in)

• Tinggi: 18.4 mm (0.7 in)

• Dalam: 70 mm (2.8 in)

---
