TM3AI8

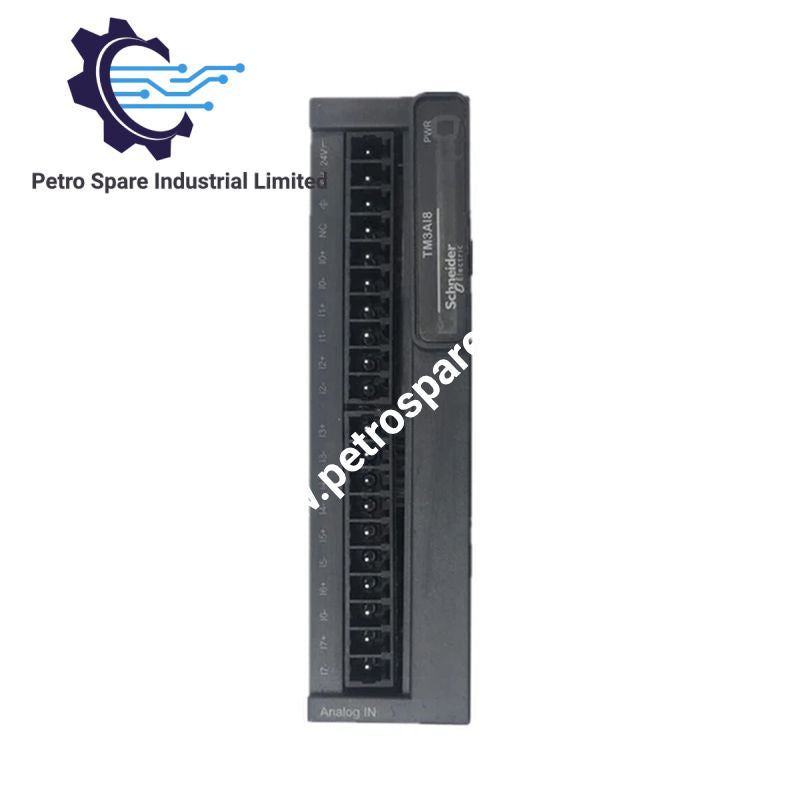

Dikonfigurasikan untuk pemerolehan isyarat analog dalam sistem pengawal Modicon M221, M241, M251 dan M262, Schneider Electric TM3AI8 (Modul Input Analog TM3AI8) menyediakan lapan saluran input voltan atau arus melalui terminal skru boleh tanggal. Ia menyokong penukaran 12-bit atau 11-bit dengan tanda dan bertukar data input dengan pengawal melalui bas pengembangan Modicon TM3.

Spesifikasi Perkakasan

Parameter	Spesifikasi
Model	TM3AI8
Jenama	Schneider Electric
Siri	Modicon TM3
Jenis Produk	Modul input analog
Pengawal Serasi	Modicon M221, M241, M251, M262
Input Analog	8
Julat Input	4-20 mA, 0-20 mA, 0-10 V, -10 hingga 10 V
Resolusi	12 bit; 11 bit + tanda
Tempoh Pensampelan	1 ms
Masa Penukaran	1 ms + 1 ms bagi setiap saluran + 1 masa kitaran pengawal
Impedans Input	<= 50 Ohm untuk input arus; >= 1 MOhm untuk input voltan
Beban Lampau Berterusan	40 mA arus; 13 V voltan
Kejituan Mutlak	+/- 1 % FS; +/- 0.2 % FS pada 25 deg C
Kejituan Ulangan	+/- 0.5 % FS
Silang Cakap	<= 1 LSB
Penebatan	1500 V AC input-ke-bekalan; 500 V AC input-ke-logik dalaman
Penggunaan Kuasa	35 mA pada 5 VDC tanpa beban; 40 mA pada 5 VDC beban penuh; 30 mA pada 24 VDC tanpa beban; 40 mA pada 24 VDC beban penuh
Voltan Bekalan Berkadar	24 VDC
Dimensi	23.6 mm L x 70 mm D x 90 mm T
Berat	0.11 kg
Suhu Operasi	-10 hingga 55 deg C mendatar; -10 hingga 35 deg C menegak
Suhu Penyimpanan	-25 hingga 70 deg C
Tahap Perlindungan	IP20
Jenis Kabel	Pasangan berlingkar berperisai, panjang kabel input sehingga 30 m
Sambungan Elektrik	Blok terminal skru boleh tanggal, pic 3.81 mm
Pemasangan	Rel DIN TH35-15 atau TH35-7.5 mengikut IEC 60715; plat atau panel dengan kit pemasangan
Pensijilan	CE, UKCA, RCM, EAC, cULus, cULus HazLoc
Piawaian	IEC 61131-2
Negara Asal	JP
GTIN	3606480648922

Ketumpatan I/O Analog dan Bas Pengembangan

TM3AI8 menyediakan lapan saluran analog dalam modul selebar 23.6 mm. Data input dipindahkan melalui penyambung bas TM3 apabila modul dipasang bersama pengawal Modicon M2xx yang serasi dan modul pengembangan TM3 lain. Sambungan bas yang sama mengagihkan data pengembangan dan kuasa yang diperlukan antara modul TM3 yang saling bersambung.

Peringkat input menerima sama ada isyarat voltan atau arus. Nilai LSB yang ditetapkan ialah 2.44 mV untuk 0-10 V, 4.88 mV untuk -10 hingga 10 V, 4.88 uA untuk 0-20 mA, dan 3.91 uA untuk 4-20 mA. Hanyutan suhu ditetapkan pada +/- 0.01 % FS/deg C, dengan ketidaklinearan +/- 0.2 % FS.

Soalan Lazim

S: Apakah julat isyarat analog yang boleh diterima oleh TM3AI8?
J: Modul ini menerima input analog 4-20 mA, 0-20 mA, 0-10 V dan -10 hingga 10 V.

S: Apakah penebatan yang disediakan oleh litar input?
J: Litar input ditebat daripada bekalan pada 1500 V AC dan daripada logik dalaman pada 500 V AC.

S: Apakah susunan kabel yang ditetapkan untuk input analog?
J: Schneider Electric menetapkan kabel pasangan berlingkar berperisai untuk input, dengan panjang kabel input sehingga 30 m.

Garis Panduan Pemasangan Lapangan

• Pasang modul pada rel DIN TH35-15 atau TH35-7.5 yang mematuhi IEC 60715, atau pada plat atau panel menggunakan kit pemasangan yang ditetapkan.
• Pastikan mekanisme saling kunci TM3 dan penyambung bas pengembangan dipasang dengan betul sebelum membekalkan kuasa kepada pemasangan pengawal.
• Gunakan terminal skru boleh tanggal untuk pendawaian isyarat analog dan bekalan.
• Halakan pendawaian input analog secara berasingan daripada konduktor kuasa arus tinggi, pensuisan dan frekuensi tinggi jika boleh.
• Gunakan pasangan berlingkar berperisai untuk isyarat analog dan tamatkan perisai mengikut reka bentuk pembumian dan EMC loji.
• Patuhi julat input yang ditetapkan dan elakkan melebihi had beban lampau berterusan 40 mA arus atau 13 V voltan.
• Kekalkan had suhu pemasangan yang ditetapkan: -10 hingga 55 deg C untuk pemasangan mendatar dan -10 hingga 35 deg C untuk pemasangan menegak.
• Simpan modul IP20 di dalam kepungan yang menyediakan perlindungan alam sekitar dan perlindungan sentuhan yang diperlukan.
• Sahkan kekutuban, penetapan saluran, keketatan terminal dan konfigurasi pengawal sebelum menggunakan kuasa operasi.

---
