TM221CE16R

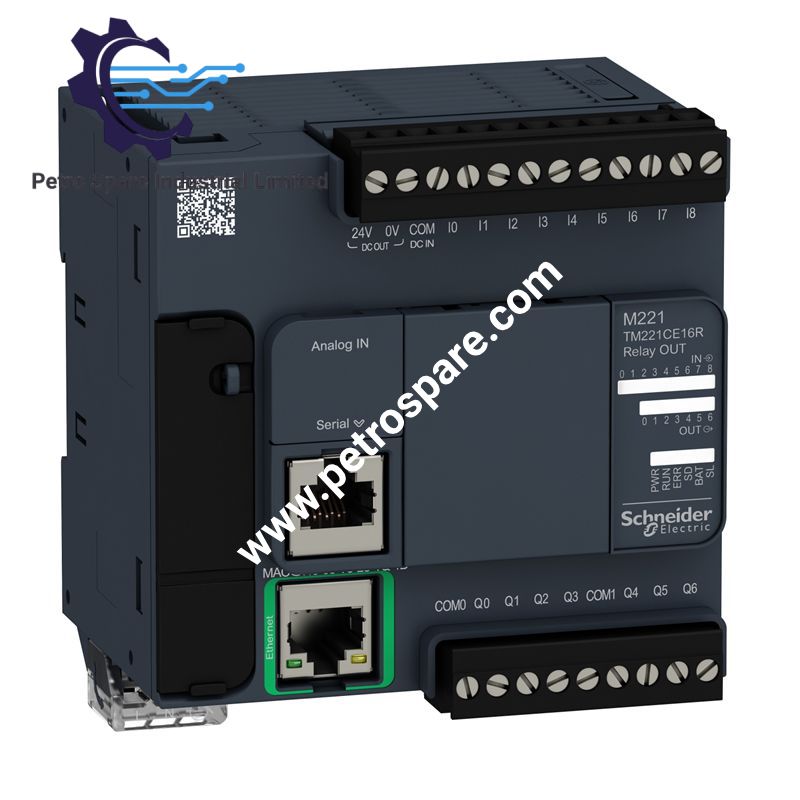

Dikonfigurasikan untuk kawalan I/O diskret dan analog dengan komunikasi Ethernet dan bersiri dalam platform Modicon M221, Schneider Electric TM221CE16R (Pengawal Logik TM221CE16R) menyediakan pemprosesan I/O elektrik terus, pensuisan geganti dan komunikasi rangkaian.

Spesifikasi Perkakasan

Parameter	Spesifikasi
Model	TM221CE16R
Jenama	Schneider Electric
Jenis Produk	Pengawal Logik
Siri	Modicon M221
Asal	Taiwan (TW)
Berat	0.346 kg
Dimensi	95 mm W x 70 mm D x 90 mm H
Suhu Operasi	-10 hingga 55 deg C mendatar; -10 hingga 35 deg C menegak
Penggunaan Kuasa	33 VA tanpa pengembangan I/O; 49 VA dengan pengembangan I/O maksimum
Voltan Bekalan Berkadar	100 hingga 240 VAC
Had Voltan Bekalan	85 hingga 264 VAC
Input Diskret	9, IEC 61131-2 Jenis 1
Input Analog	2, 0-10 V
Output Diskret	7 output geganti biasanya terbuka
Voltan Output	5 hingga 125 VDC; 5 hingga 250 VAC
Arus Output	2 A bagi setiap output
Jumlah I/O	16
Resolusi Input Analog	10 bit
Penukaran Input Analog	1 ms bagi setiap saluran ditambah satu kitaran pengawal
Input Pantas	4 input HSC, sehingga 100 kHz, 32 bit
Modul Pengembangan	Sehingga 4 modul I/O tempatan atau 11 modul I/O jauh
RAM Pembolehubah Dalaman	256 kB
RAM Aplikasi dan Data	256 kB
Flash Terbina Dalam	256 kB
Storan Pilihan	Kad SD 2 GB
Ethernet	10BASE-T/100BASE-TX, RJ45
Antara Muka Bersiri	RS232/RS485, RJ45, tidak terpencil
Antara Muka USB	USB Mini B 2.0
Protokol Ethernet	Modbus TCP, penyesuai Ethernet/IP
Protokol Bersiri	Modbus RTU/ASCII, SoMachine-Network
Jarak Kabel Ethernet	Sehingga 100 m
Kadar IP	IP20
Pemasangan	Rel DIN TH35-15 atau TH35-7.5; plat atau panel
Bekalan Sensor	24 VDC, 250 mA
Arus Lonjakan Maksimum	40 A
Ketahanan Elektrik	Sehingga 300000 kitaran pensuisan geganti di bawah beban yang ditetapkan
Ketahanan Mekanikal	20000000 kitaran geganti
Masa Set Semula	1 s
Penebatan	Sehingga 2300 VAC antara litar bekalan, logik dan output yang ditetapkan
Pensijilan	CE, cULus, LR, RCM, EAC, ABS, DNV-GL, UKCA, cULus HazLoc

Seni Bina I/O dan Ethernet Modicon M221

TM221CE16R menyediakan 9 input diskret, 2 input analog 0-10 V dan 7 output geganti biasanya terbuka. Input diskret menyokong logik sink atau sumber pada 24 VDC. Empat input boleh beroperasi sebagai pembilang berkelajuan tinggi sehingga 100 kHz dengan pengiraan 32 bit. Pengawal ini menyokong sehingga 4 modul pengembangan I/O tempatan atau 11 modul pengembangan I/O jauh.

Antara muka Ethernet menggunakan penyambung RJ45 dengan operasi 10BASE-T/100BASE-TX dan menyokong fungsi pelayan, klien dan hamba Modbus TCP serta operasi penyesuai Ethernet/IP. Antara muka RJ45 bersiri menyokong komunikasi RS232/RS485 sehingga 115.2 kbit/s.

Soalan Lazim

S: Apakah julat elektrik output geganti?
J: Output geganti berkadar untuk 5 hingga 125 VDC atau 5 hingga 250 VAC, dengan arus output yang ditetapkan sebanyak 2 A.

S: Bolehkah pengawal ini dikembangkan dengan I/O tambahan?
J: Ya. Pengawal ini menyokong sehingga 4 modul pengembangan I/O tempatan atau 11 modul pengembangan I/O jauh.

S: Apakah antara muka komunikasi yang terbina dalam?
J: Pengawal ini mempunyai satu port USB Mini B 2.0, satu antara muka bersiri RJ45 tidak terpencil yang menyokong RS232/RS485 dan satu antara muka Ethernet RJ45 yang menyokong 10BASE-T/100BASE-TX.

Garis Panduan Pemasangan Lapangan

• Pasang pengawal pada rel DIN TH35-15 atau TH35-7.5 mengikut IEC 60715, atau gunakan susunan pemasangan plat atau panel yang sesuai.
• Kekalkan orientasi pemasangan yang ditetapkan kerana suhu operasi yang dibenarkan berbeza antara pemasangan mendatar dan menegak.
• Asingkan pendawaian input analog daripada pendawaian output geganti dan arus tinggi untuk mengurangkan gangguan elektrik.
• Gunakan kabel berperisai jika diperlukan oleh persekitaran pemasangan, khususnya untuk isyarat pantas atau sensitif terhadap hingar.
• Jarak kabel input analog maksimum yang ditetapkan ialah 1 m. Jarak kabel input pantas dihadkan kepada 10 m dengan kabel berperisai.
• Jarak kabel input digital dan output geganti ditetapkan sehingga 30 m menggunakan kabel tidak berperisai.
• Sambungkan bumi perlindungan dan pendawaian bekalan mengikut piawaian pemasangan yang berkenaan serta skema pembumian kabinet.
• Patuhi sempadan penebatan yang dinyatakan semasa menghalakan litar bekalan, I/O, Ethernet, bersiri dan sensor.
• Sahkan julat bekalan nominal 100 hingga 240 VAC dan had bekalan 85 hingga 264 VAC sebelum membekalkan kuasa kepada pengawal.
• Asingkan pendawaian komunikasi Ethernet dan bersiri daripada litar geganti voltan tinggi jika praktikal.
• Pastikan blok terminal boleh tanggal dipasang sepenuhnya dan diikat dengan kukuh secara mekanikal sebelum menghidupkan kuasa.

---
