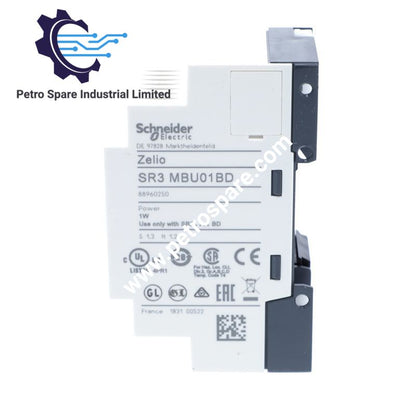

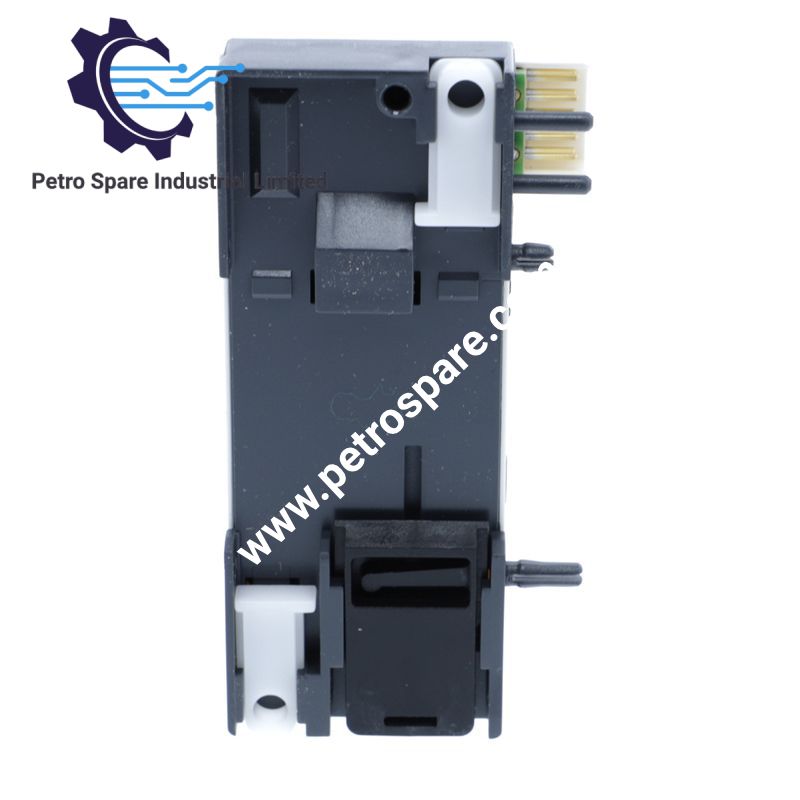

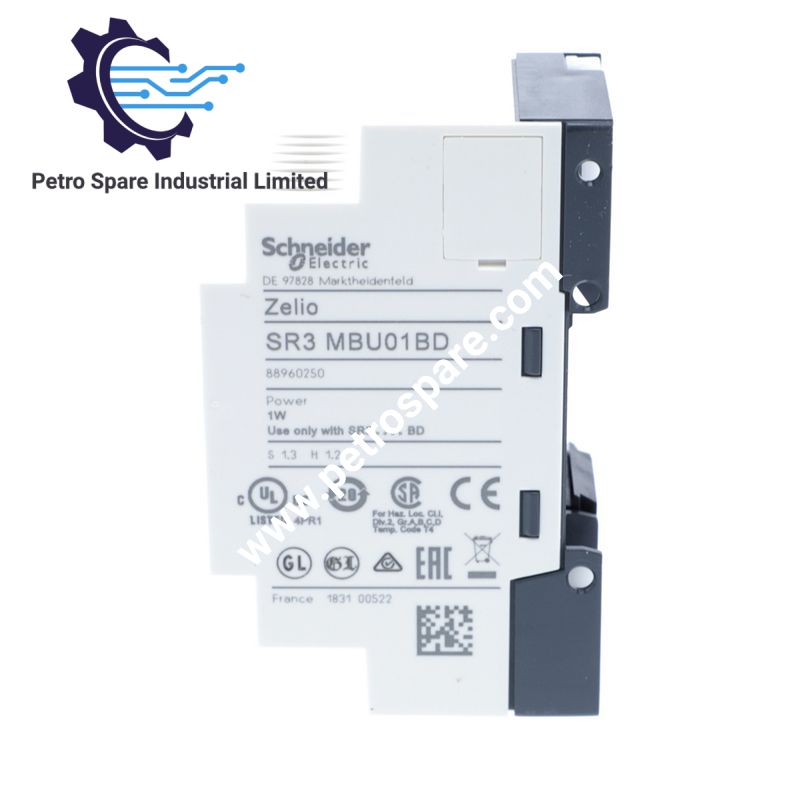

SR3MBU01BD

Direka bentuk untuk pelaksanaan komunikasi bersiri Modbus dalam rangkaian geganti Zelio Logic SR3, Schneider Electric SR3MBU01BD (modul komunikasi hamba Modbus SR3MBU01BD) menyediakan pelaksanaan fizikal/elektrik terus untuk pertukaran data pemantauan dan kawalan jauh melalui antara muka RS485.

Spesifikasi Perkakasan

Parameter	Spesifikasi
Model	SR3MBU01BD
Jenama	Schneider Electric
Siri	Zelio Logic SR3
Jenis Produk	Modul Komunikasi Hamba Modbus
Protokol Komunikasi	Modbus RTU / ASCII
Antara Muka Komunikasi	RS485 melalui penyambung RJ45
Voltan Bekalan	24 VDC
Mod Pendawaian	2 atau 4 wayar
Kadar Penghantaran	1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600 baud
Julat Alamat Modbus	1 hingga 247
Sokongan Bahasa Pengaturcaraan	FBD, Ladder
Memori Sandaran EEPROM	Pengekalan data sehingga 10 tahun
Sambungan Elektrik	1 penyambung RJ45
Sambungan Terminal	Terminal skru, 0.25 hingga 2.5 mm2
Tork Pengetatan	0.5 N.m
Petunjuk Tempatan	LED komunikasi, LED kuasa HIDUP
Berat	0.11 kg
Dimensi	60 mm x 65 mm x 110 mm
Suhu Operasi	-20 hingga 55 deg C
Suhu Penyimpanan	-40 hingga 70 deg C
Penggunaan Kuasa	Input bekalan 24 VDC, arus modul tidak dinyatakan

Antara Muka Komunikasi EtherNet/IP dan Modbus

SR3MBU01BD menambah keupayaan komunikasi hamba Modbus pada geganti pintar Zelio Logic SR3 melalui komunikasi bersiri RS485. Modul ini menyokong bingkai penghantaran RTU dan ASCII dengan tetapan pariti yang boleh dikonfigurasikan, termasuk tiada pariti, ganjil dan genap. Julat alamat komunikasi membolehkan penyepaduan berbilang peranti hamba dalam struktur rangkaian Modbus.

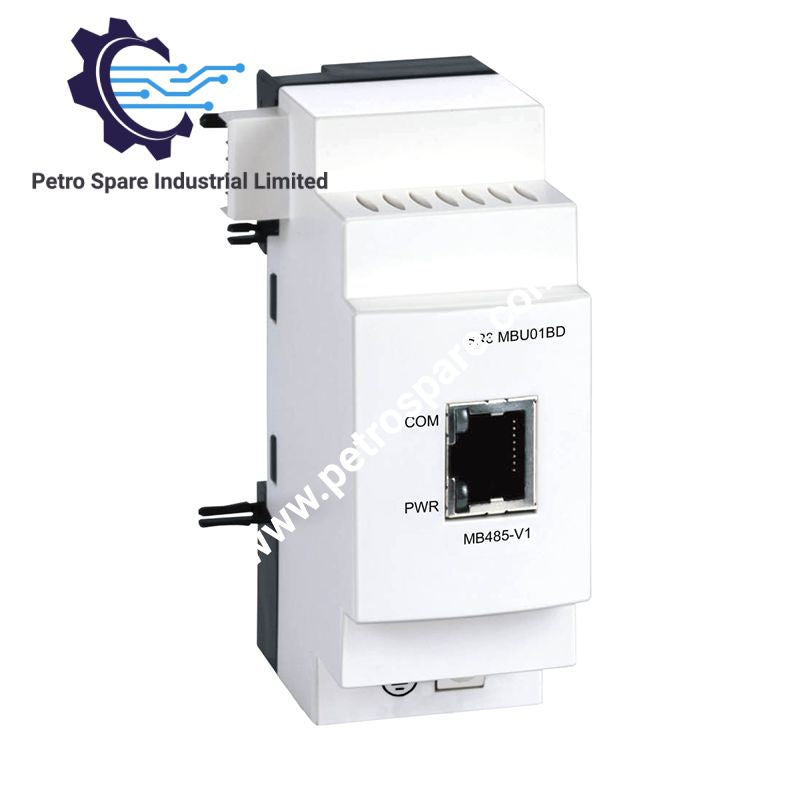

Lapisan elektrik RS485 memerlukan amalan pendawaian terkawal, termasuk pengasingan daripada konduktor voltan tinggi dan pelindung kabel yang betul untuk kestabilan komunikasi. Penyambung komunikasi RJ45 menyediakan antara muka fizikal antara geganti Zelio Logic dengan peranti induk Modbus luaran.

Pengendalian Data Perisian Tegar dan Memori

Modul ini menggabungkan memori denyar EEPROM untuk sandaran data aplikasi. Data yang disimpan boleh dipulihkan selepas gangguan bekalan kuasa. SR3MBU01BD serasi dengan modul Zelio Logic SR3 BxxxBD yang dibekalkan oleh 24 VDC.

Platform Zelio Logic menyokong pengaturcaraan FBD dan Ladder melalui perisian Zelio Soft. Modul komunikasi memindahkan status geganti dan maklumat kawalan melalui daftar Modbus untuk fungsi capaian jauh.

Soalan Lazim

S: Apakah protokol komunikasi yang disokong oleh modul SR3MBU01BD?
J: Modul ini menyokong bingkai komunikasi Modbus RTU dan ASCII melalui port komunikasi RS485.

S: Apakah modul Zelio Logic yang serasi dengan SR3MBU01BD?
J: Modul ini serasi dengan modul Zelio Logic SR3 BxxxBD yang menggunakan bekalan 24 VDC.

S: Adakah modul ini menyediakan petunjuk status perkakasan tempatan?
J: Modul ini mempunyai satu LED komunikasi dan satu LED kuasa HIDUP untuk pemantauan status tempatan.

Garis Panduan Pemasangan Lapangan

Pasang SR3MBU01BD pada pemasangan geganti Zelio Logic SR3 yang serasi menggunakan sambungan terminal yang ditetapkan. Halakan pendawaian komunikasi RS485 secara berasingan daripada konduktor kuasa dan litar pensuisan hingar tinggi.

Gunakan kabel komunikasi berpelindung apabila diperlukan oleh persekitaran pemasangan. Sambungkan pelindung kabel mengikut amalan pembumian tapak untuk mengurangkan gangguan elektromagnet.

Sahkan kekutuban bekalan 24 VDC sebelum menghidupkan modul. Sahkan alamat Modbus, kadar baud, konfigurasi pariti dan tetapan bingkai komunikasi sebelum menyambungkan peranti kepada rangkaian kawalan.

---
