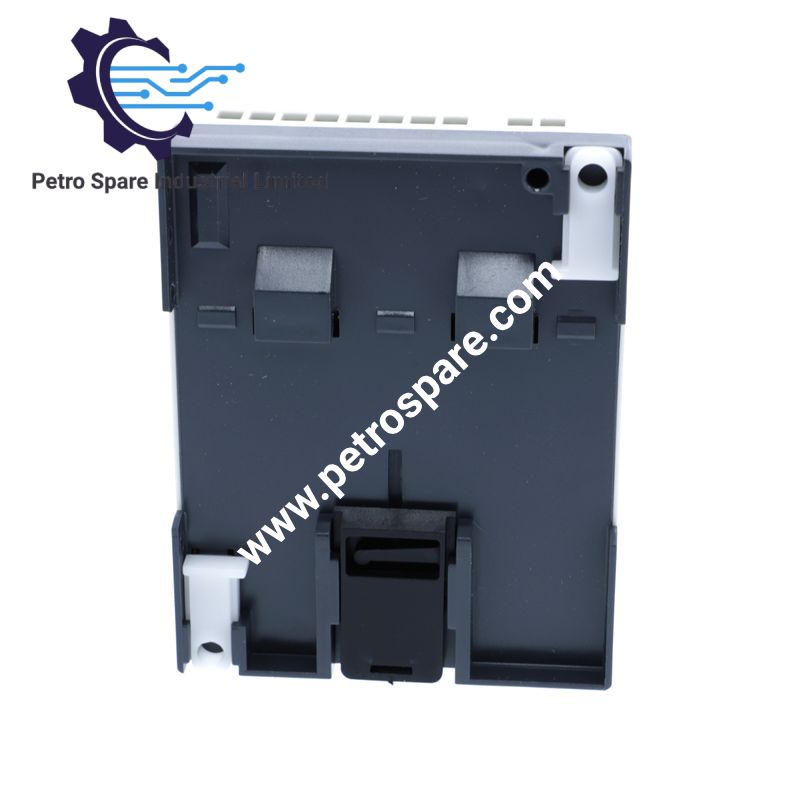

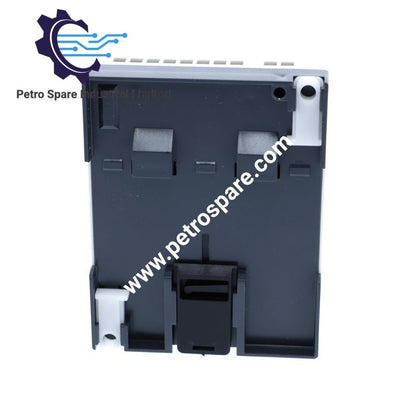

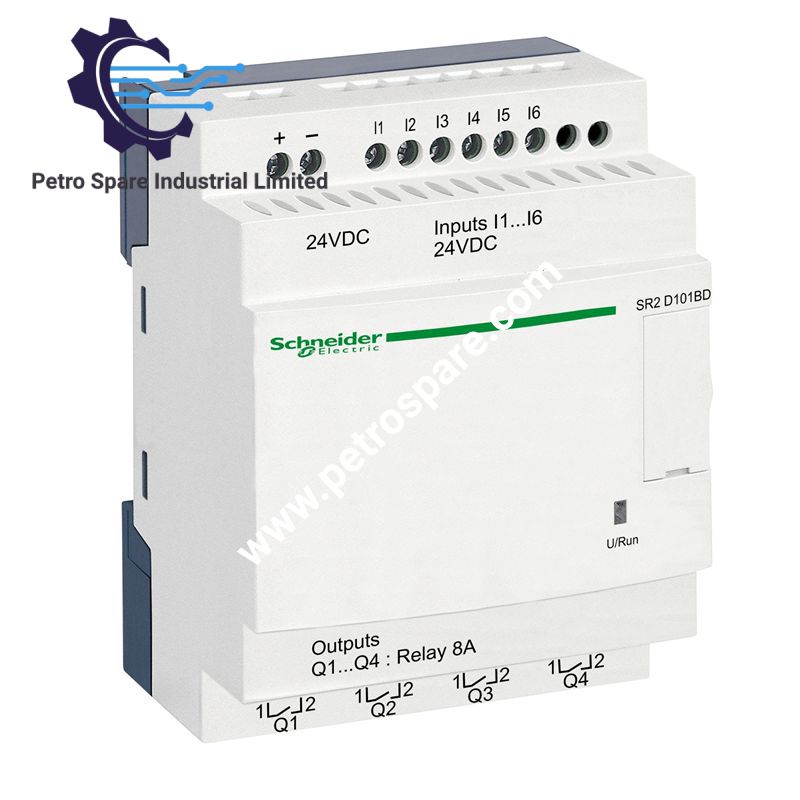

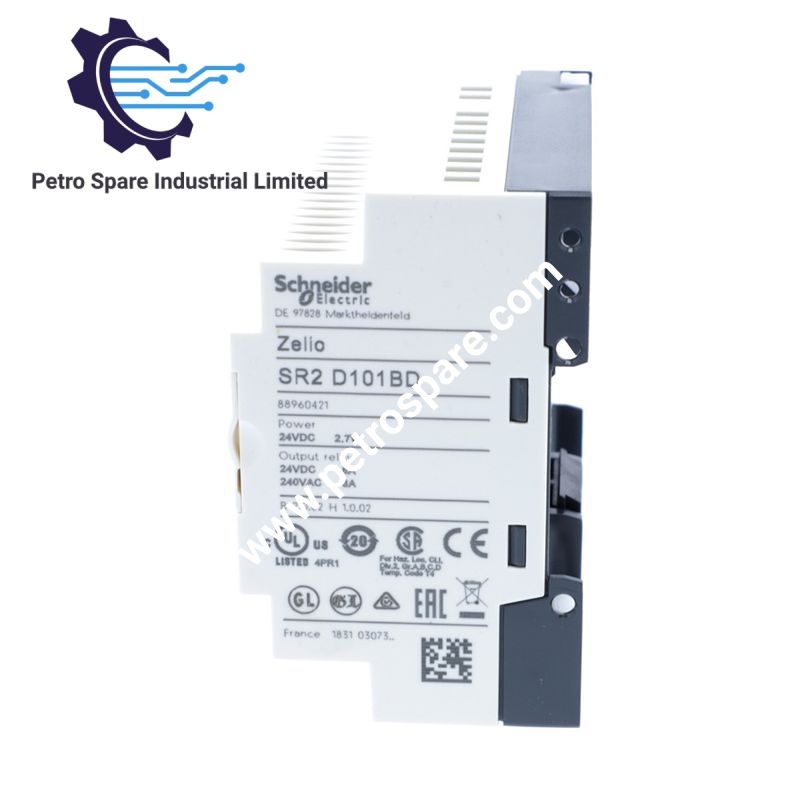

SR2D101BD

Schneider Electric SR2D101BD, yang turut disenaraikan sebagai Geganti Pintar Kompak SR2D101BD, berfungsi sebagai komponen perkakasan khusus untuk pelaksanaan logik geganti boleh atur cara dalam sistem automasi Zelio Logic. Pengawal 24 VDC ini menyediakan 10 titik I/O dengan terminal pengapit skru, output geganti, keupayaan pengaturcaraan tangga dan fungsi sandaran program EEPROM untuk jujukan kawalan mudah.

Spesifikasi Perkakasan

Parameter	Spesifikasi
Model	SR2D101BD
Jenama	Schneider Electric
Siri Produk	Zelio Logic
Jenis Produk	Geganti Pintar Kompak
Asal	Perancis
Berat	0.22 kg
Suhu Operasi	-20 hingga 55 deg C
Penggunaan Kuasa	3 W
Voltan Bekalan	24 VDC
Julat Voltan Bekalan	19.2 hingga 30 VDC
Arus Bekalan Maksimum	100 mA tanpa sambungan tambahan
Konfigurasi I/O	10 I/O
Input Diskret	6 input IEC 61131-2 Jenis 1
Voltan Input Diskret	24 VDC
Arus Input Diskret	4 mA
Frekuensi Pengiraan	1 kHz
Output Geganti	4 output geganti NO
Voltan Output Geganti	24 hingga 250 VAC / 5 hingga 30 VDC
Arus Terma Output	8 A bagi setiap output geganti
Kapasiti Program Tangga	240 baris tangga
Masa Kitaran	6 hingga 90 ms
Memori Sandaran Program	Memori kilat EEPROM, sehingga 10 tahun pada 25 deg C
Jam	Tanpa jam
Paparan	Tanpa paparan
Sambungan Terminal	Terminal skru
Penarafan Perlindungan	Blok terminal IP20, panel hadapan IP40

Rangkaian Deterministik Profinet / EtherNet-IP dan Keserasian Denyar Perisian Tegar

SR2D101BD menggunakan seni bina kawalan terbenam Zelio Logic dengan memori kilat EEPROM dalaman untuk mengekalkan aplikasi selepas gangguan kuasa. Pengawal melaksanakan logik berasaskan tangga secara setempat, dengan pengesahan program dilakukan semasa setiap kitaran penghidupan kuasa. Struktur pemprosesan yang dikawal perisian tegar ini menyokong pelaksanaan deterministik jujukan kawalan diskret dalam persekitaran pengawal geganti.

Modul ini menyediakan enam input diskret dan empat output geganti untuk pemprosesan terus isyarat medan. Keserasian input merangkumi sensor kehampiran PNP 3 wayar, manakala saluran geganti menyediakan kawalan pensuisan untuk beban elektrik yang disambungkan. Seni bina geganti kompak ini menyokong pemasangan rel DIN dengan pendawaian medan terminal skru.

Soalan Lazim

S: Adakah SR2D101BD mempunyai paparan atau fungsi jam bersepadu?
J: Tidak. Konfigurasi SR2D101BD tidak mempunyai paparan setempat atau modul jam.

S: Apakah jenis perkakasan pensuisan output yang dipasang pada SR2D101BD?
J: Pengawal ini menggunakan empat output geganti biasanya terbuka dengan arus terma terkadar sebanyak 8 A bagi setiap output.

S: Bagaimanakah program pengguna dikekalkan selepas kehilangan kuasa?
J: Modul ini menggunakan memori kilat EEPROM terbina dalam untuk sandaran data program, dengan pengekalan yang ditetapkan sehingga 10 tahun pada 25 deg C.

Panduan Pemasangan Medan

Pasang SR2D101BD pada sistem pemasangan rel DIN yang sesuai dan kekalkan pemisahan antara pendawaian kawalan dengan konduktor arus tinggi. Gunakan julat pendawaian terminal skru yang ditetapkan dan laksanakan prosedur pengetatan terminal yang betul semasa pemasangan.

Sambungkan bekalan 24 VDC dengan kekutuban yang betul. Pengawal ini mempunyai perlindungan kekutuban songsang, tetapi pendawaian medan masih perlu diperiksa sebelum bekalan kuasa dihidupkan. Untuk litar output geganti, gunakan peranti perlindungan luaran yang sesuai apabila menukar beban induktif.

Kekalkan pembumian kabinet yang betul dan ikuti amalan pendawaian EMC industri. Asingkan kabel isyarat daripada sumber hingar elektrik seperti talian kuasa motor dan peranti pensuisan.

---
