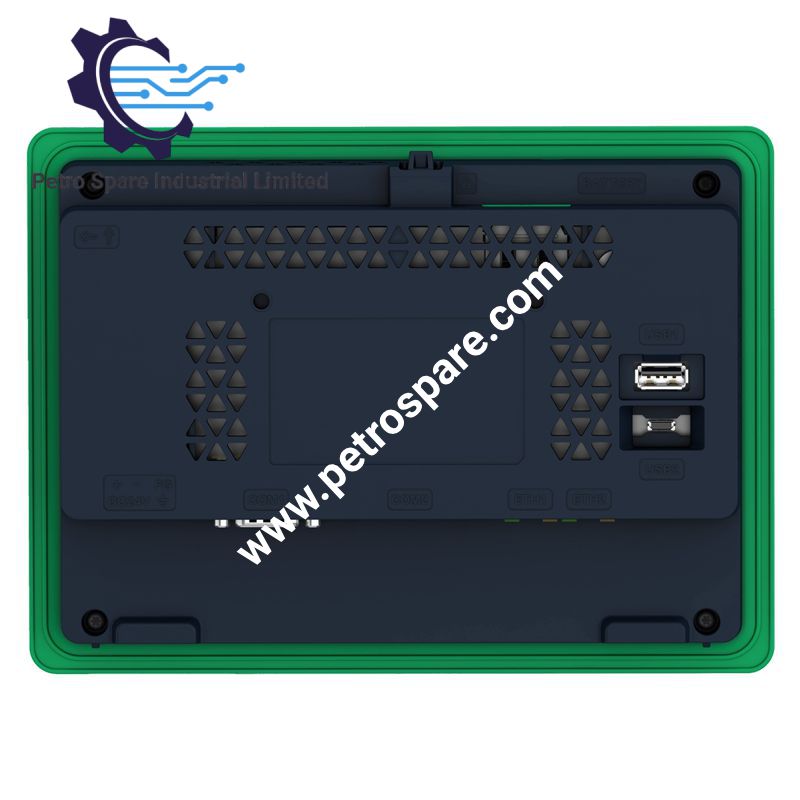

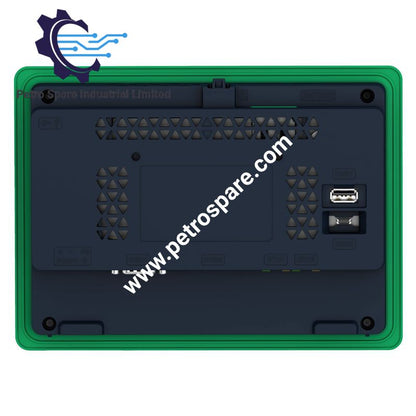

HMIST6400

Schneider Electric HMIST6400, yang turut dikatalogkan sebagai skrin panel sentuh HMIST6400, menyediakan fungsi antara muka pengendali secara langsung melalui paparan rintangan 7 inci, input kuasa 24 VDC, serta antara muka komunikasi Ethernet, RS-232C, RS-485 dan USB dalam platform Harmony ST6.

Spesifikasi Perkakasan

Parameter	Spesifikasi
Model	HMIST6400
Jenama	Schneider Electric
Siri Produk	Harmony ST6
Jenis Produk	Skrin Panel Sentuh
Pemproses	ARM Cortex-A8, 800 MHz
Paparan	LCD TFT warna 7 inci
Resolusi	800 x 480 piksel WVGA
Warna Paparan	16 juta
Teknologi Sentuhan	Rintangan analog sentuhan tunggal
Memori Peranti	1 GB
Memori Data Pengguna	128 MB
Memori Sandaran	512 KB
Halaman Aplikasi	200
Ethernet	2 x 10/100BASE
COM1	RS-232C, 2400 hingga 115200 bps, SUB-D betina 9 pin
COM2	RS-485, 2400 hingga 115200 bps, RJ45
USB	1 x USB 2.0 Jenis A, 1 x USB 2.0 Mikro-B
Protokol yang Disokong	Modbus, Uni-TE, protokol pihak ketiga
Voltan Bekalan	24 VDC +/- 20%
Penggunaan Kuasa	9 W
Arus Permulaan	30 A
Suhu Operasi	0 hingga 50 deg C
Suhu Penyimpanan	-20 hingga 60 deg C
Kelembapan Relatif	10 hingga 90% RH, tanpa pemeluwapan
Altitud Operasi	Sehingga 2000 m
Dimensi	208 x 153 x 45 mm
Dimensi Potongan	190 x 135 mm
Berat	0.8 kg
Perlindungan Hadapan	IP65, IEC 61131-2
Perlindungan Belakang	IP20, IEC 61131-2
Bahan Hadapan	Aluminium
Bahan Perumah	PC
Pemasangan	4 skru, ketebalan panel 1.6 hingga 5 mm
Negara Asal	ID

Antara Muka Kawalan Industri dan Komunikasi

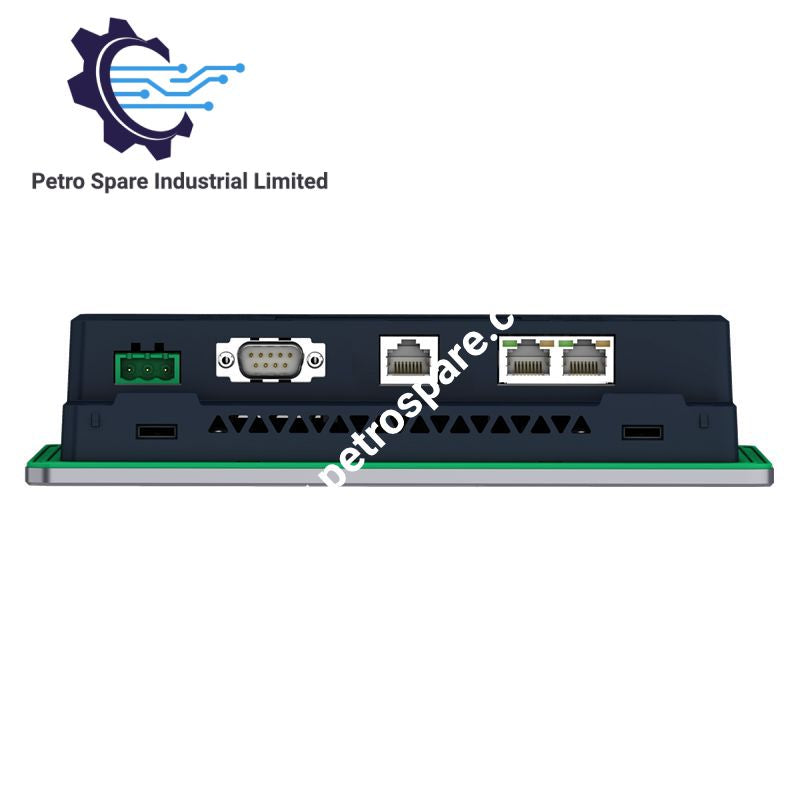

HMIST6400 menyediakan dua port Ethernet dengan komunikasi 10/100BASE dan dua antara muka bersiri. COM1 menggunakan RS-232C melalui penyambung SUB-D betina 9 pin, manakala COM2 menggunakan RS-485 melalui penyambung RJ45. Protokol yang boleh dimuat turun dan disokong termasuk Modbus, Uni-TE dan protokol pihak ketiga.

Antara muka komunikasi menyediakan laluan fizikal berasingan untuk sambungan kepada peralatan kawalan dan peranti luaran. Penghalaan kabel hendaklah memastikan pendawaian komunikasi diasingkan daripada pensuisan arus tinggi dan konduktor kuasa bagi mengurangkan gangguan terkendali dan terpancar.

Bekalan 24 VDC menerima toleransi +/- 20% dan mempunyai arus permulaan yang ditetapkan sebanyak 30 A. Penggunaan kuasa operasi 9 W mewakili beban kuasa panel di bawah keadaan operasi yang dinyatakan.

Soalan Lazim

S: Apakah voltan bekalan yang diperlukan oleh HMIST6400?
J: Bekalan luaran yang ditetapkan ialah 24 VDC dengan toleransi +/- 20%. Penggunaan kuasa yang disenaraikan ialah 9 W, dengan arus permulaan yang ditetapkan sebanyak 30 A.

S: Apakah antara muka komunikasi fizikal yang disediakan?
J: Panel ini menyediakan dua port Ethernet 10/100BASE, satu antara muka bersiri RS-232C, satu antara muka bersiri RS-485, satu port USB 2.0 Jenis A dan satu port USB 2.0 Mikro-B.

S: Adakah pertukaran semasa hidup dinyatakan untuk HMIST6400?
J: Tiada fungsi pertukaran semasa hidup dinyatakan dalam data teknikal yang dibekalkan. Oleh itu, kuasa hendaklah diasingkan sebelum penggantian fizikal atau kerja pendawaian.

Garis Panduan Pemasangan Lapangan

Pasang HMIST6400 melalui potongan panel berukuran 190 x 135 mm menggunakan empat skru pemasangan. Ketebalan panel yang ditetapkan ialah 1.6 hingga 5 mm. Pastikan permukaan pemasangan hadapan menyediakan keadaan kedapan yang diperlukan untuk perlindungan IP hadapan yang ditetapkan.

Sambungkan bekalan 24 VDC luaran dengan kekutuban yang betul dan sediakan perlindungan arus lebih yang sesuai. Ambil kira arus permulaan 30 A yang ditetapkan apabila memilih bekalan kuasa huluan dan peranti perlindungan.

Halakan kabel komunikasi Ethernet dan bersiri secara berasingan daripada konduktor motor, penyentuh, pensuisan dan konduktor arus tinggi yang lain. Apabila kabel komunikasi berperisai digunakan, sambungkan perisai mengikut skim pembumian panel kawalan dan elakkan pembentukan laluan arus bumi yang tidak disengajakan.

Sediakan ruang kelegaan yang mencukupi di sekeliling bahagian belakang panel untuk sambungan kuasa, Ethernet, bersiri dan USB. Jangan kenakan tekanan mekanikal pada penyambung atau kabel komunikasi selepas pemasangan.

---
