HMIGTO5315

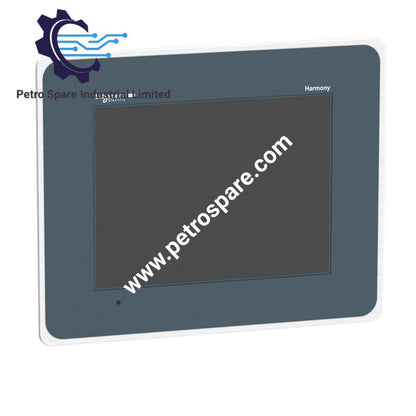

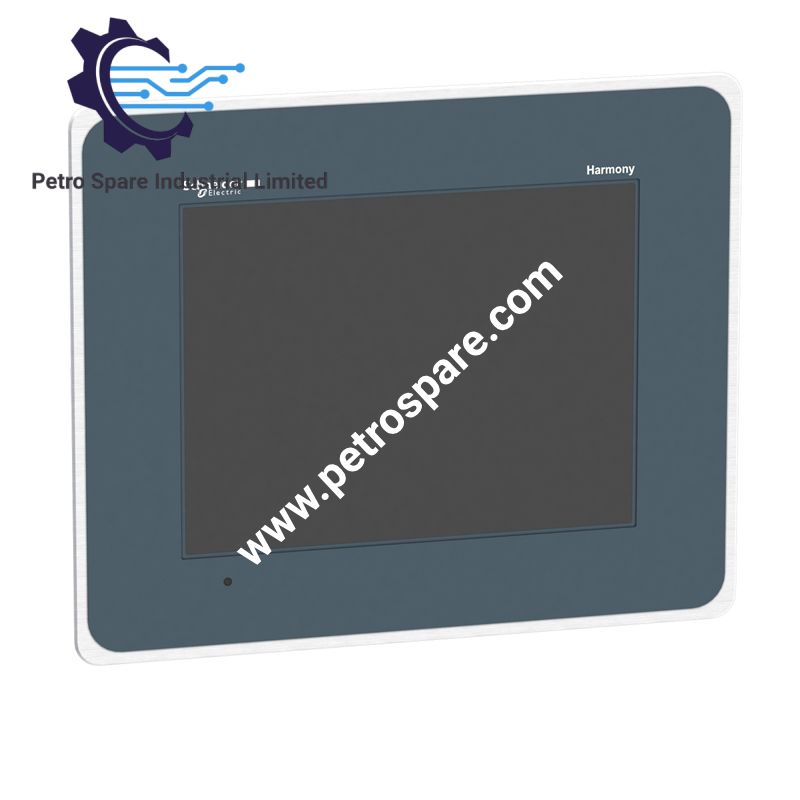

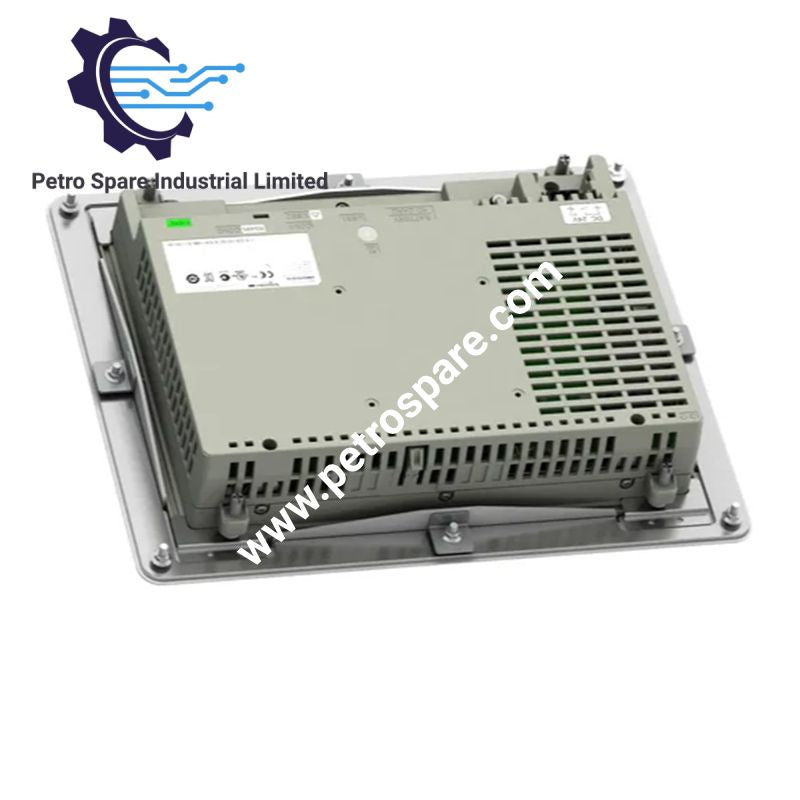

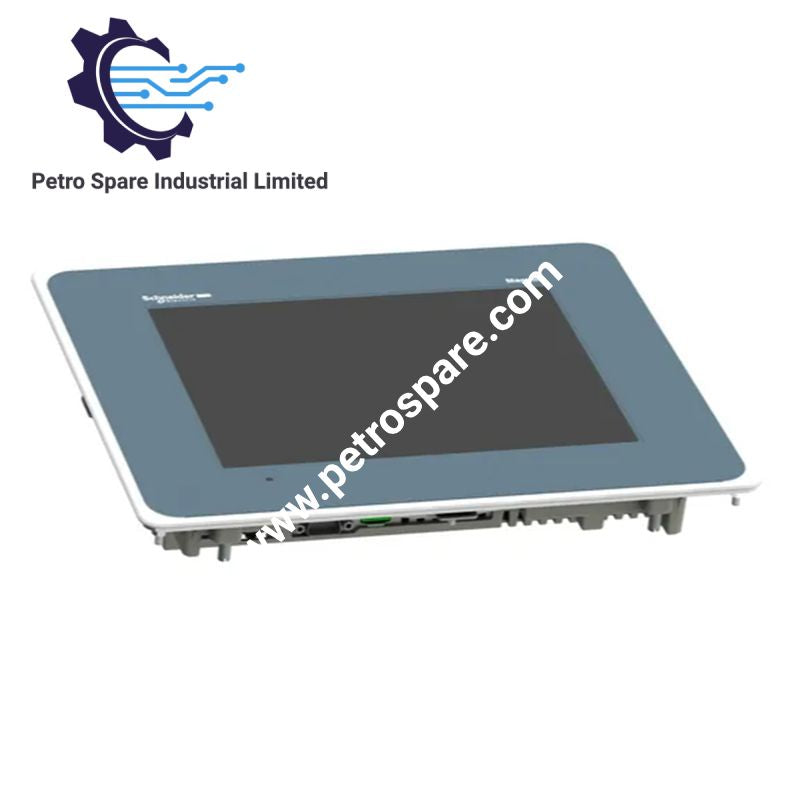

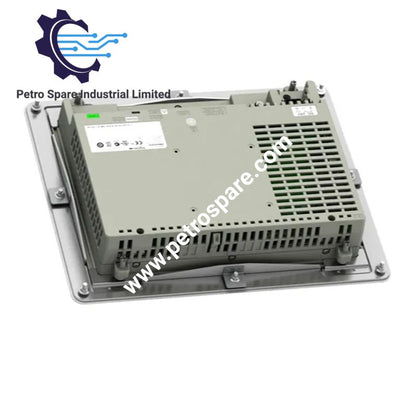

Dikonfigurasikan untuk visualisasi skrin sentuh, input pengendali dan pertukaran data bersiri/Ethernet dalam sistem Harmony GTO, Schneider Electric HMIGTO5315 (panel skrin sentuh HMIGTO) menyediakan fungsi paparan dan kawalan terus melalui LCD TFT 10.4 inci, panel sentuh rintangan, antara muka RS232C, RS485 dan Ethernet.

Spesifikasi Perkakasan

Parameter	Spesifikasi
Model	HMIGTO5315
Jenama	Schneider Electric
Jenis Produk	Panel Pengendali Skrin Sentuh
Siri	Harmony GTO
Paparan	LCD TFT warna 10.4 inci
Resolusi Paparan	640 x 480 piksel VGA
Warna Paparan	65536
Teknologi Sentuhan	Filem rintangan, zon sentuhan 1024 x 1024
Jangka Hayat Panel Sentuh	1000000 kitaran
Memori	EPROM Flash 96 MB; SRAM dalaman 512 KB
Storan	Kad SD/SDHC, sehingga 32 GB
Pemproses	ARM926EJ-S
Voltan Bekalan	24 VDC
Had Voltan Bekalan	19.2 hingga 28.8 VDC
Penggunaan Kuasa Maksimum	17 W
Penggunaan Kuasa, Lampu Latar Dimatikan	7 W
Penggunaan Kuasa, Lampu Latar Dimalapkan	8 W
Arus Permulaan	30 A
Antara Muka Bersiri	RS232C, 2400 hingga 115200 bps; RS485, 2400 hingga 115200 bps
Antara Muka MPI Siemens	RS485, 187.5 kbps
Ethernet	10BASE-T/100BASE-TX, IEEE 802.3
Antara Muka USB	USB 2.0 Jenis A dan USB 2.0 Mini-B
Sokongan Protokol	Modbus, Uni-TE, Modbus Plus, FIPWAY, Modbus TCP dan protokol pihak ketiga yang disenaraikan
Bahan Panel Hadapan	Keluli tahan karat 304
Bahan Kepungan	PPT
Pemasangan	Pemasangan ceruk
Penyejukan	Perolakan semula jadi
Dimensi	316.5 x 258.5 x 57 mm
Berat	2.5 kg
Suhu Operasi	0 hingga 55 darjah C
Suhu Penyimpanan	-20 hingga 60 darjah C
Kelembapan Relatif	10 hingga 90 peratus, tanpa pemeluwapan
Altitud Operasi	Di bawah 2000 m
Perlindungan Hadapan	IP66K; NEMA 4X untuk kegunaan dalaman
Perlindungan Belakang	IP20
Piawaian	IEC 61131-2, IEC 61000-6-2, UL 508
Pensijilan	C-tick, cULus, CE, KCC, UKCA, UKEX
Asal	ID

Komunikasi Ethernet dan Bersiri

HMIGTO5315 menyediakan satu antara muka Ethernet RJ45 yang menyokong komunikasi 10BASE-T/100BASE-TX dan IEEE 802.3. Modbus TCP tersedia melalui antara muka Ethernet. Seni bina bersiri merangkumi satu port RS232C dan satu port RS485, dengan kadar komunikasi yang boleh dikonfigurasikan dalam julat yang ditetapkan. Antara muka RS485 juga menyokong operasi Siemens MPI pada 187.5 kbps.

Panel ini menyokong Modbus dan protokol Schneider Electric lain yang disenaraikan, bersama protokol pihak ketiga yang ditetapkan untuk sistem Mitsubishi, Omron, Rockwell Automation Allen-Bradley dan Siemens. Pemilihan komunikasi mesti sepadan dengan konfigurasi protokol pengawal yang disambungkan.

Soalan Lazim

S: Apakah voltan bekalan yang diperlukan oleh HMIGTO5315?
J: Bekalan berkadar ialah 24 VDC, dengan julat bekalan yang dibenarkan dari 19.2 hingga 28.8 VDC.

S: Apakah antara muka komunikasi yang tersedia secara bersepadu?
J: Panel ini menyediakan antara muka RS232C, RS485, Ethernet RJ45, USB 2.0 Jenis A dan USB 2.0 Mini-B.

S: Bolehkah HMIGTO5315 digunakan dalam pemasangan panel hadapan keluli tahan karat?
J: Ya. Bahan panel hadapan ialah keluli tahan karat 304, dan perlindungan hadapan yang ditetapkan ialah IP66K. Kaedah pemasangan ialah pemasangan ceruk menggunakan 8 nat atau 4 pendakap L.

Garis Panduan Pemasangan Lapangan

Pasang HMIGTO5315 dengan memasang panel secara ceruk dalam kepungan atau permukaan kawalan yang stabil dari segi mekanikal. Kekalkan susunan pemasangan yang ditetapkan dan pastikan permukaan pengedap hadapan bersih serta tidak rosak sebelum pemasangan.

Bekalkan unit daripada sumber 24 VDC terkawal dalam julat 19.2 hingga 28.8 VDC yang ditetapkan. Lalukan pendawaian kuasa DC secara berasingan daripada konduktor pensuisan arus tinggi jika boleh. Sambungkan pembumian perlindungan mengikut reka bentuk elektrik kepungan dan tapak.

Untuk pendawaian RS232C dan RS485, gunakan kabel yang sesuai dengan antara muka komunikasi yang dipilih. Asingkan pendawaian komunikasi daripada konduktor voltan tinggi dan arus tinggi untuk mengurangkan gandingan elektromagnet. Bagi rangkaian RS485, patuhi topologi rangkaian dan keperluan penamatan yang ditetapkan oleh protokol yang dipilih.

Gunakan kabel Ethernet atau bersiri berperisai apabila diperlukan oleh persekitaran pemasangan. Gunakan perisai kabel dan pembumian mengikut keperluan pengawal, peralatan komunikasi dan EMC tapak.

Panel hadapan memberikan perlindungan IP66K apabila dipasang mengikut keperluan pemasangan dan pengedap pengeluar. Bahagian belakang kekal pada IP20 dan oleh itu hendaklah dilindungi daripada pendedahan terus kepada cecair, pencemaran konduktif dan sentuhan mekanikal yang tidak sesuai.

---
