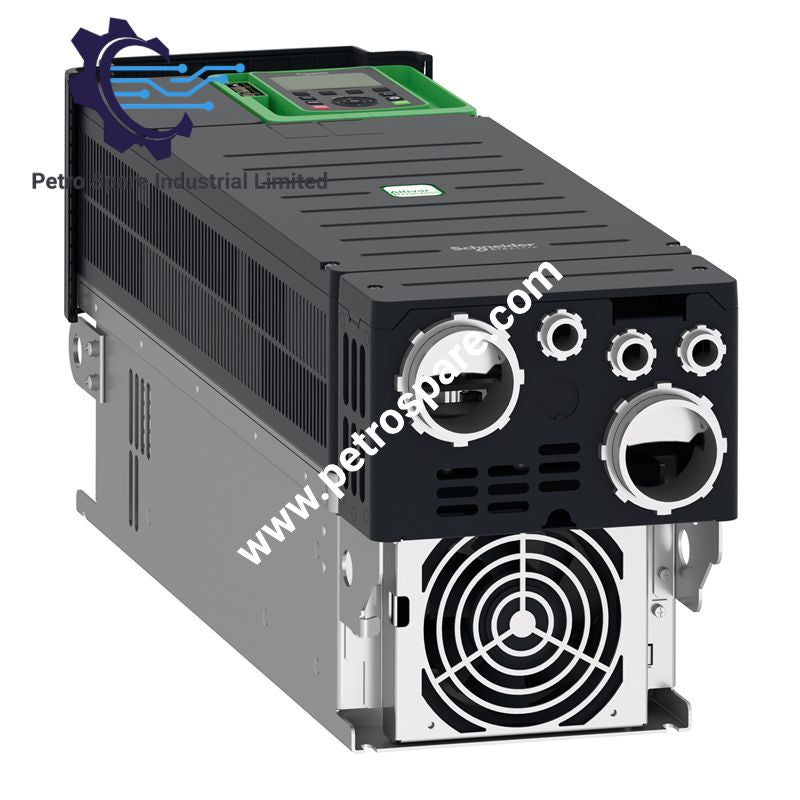

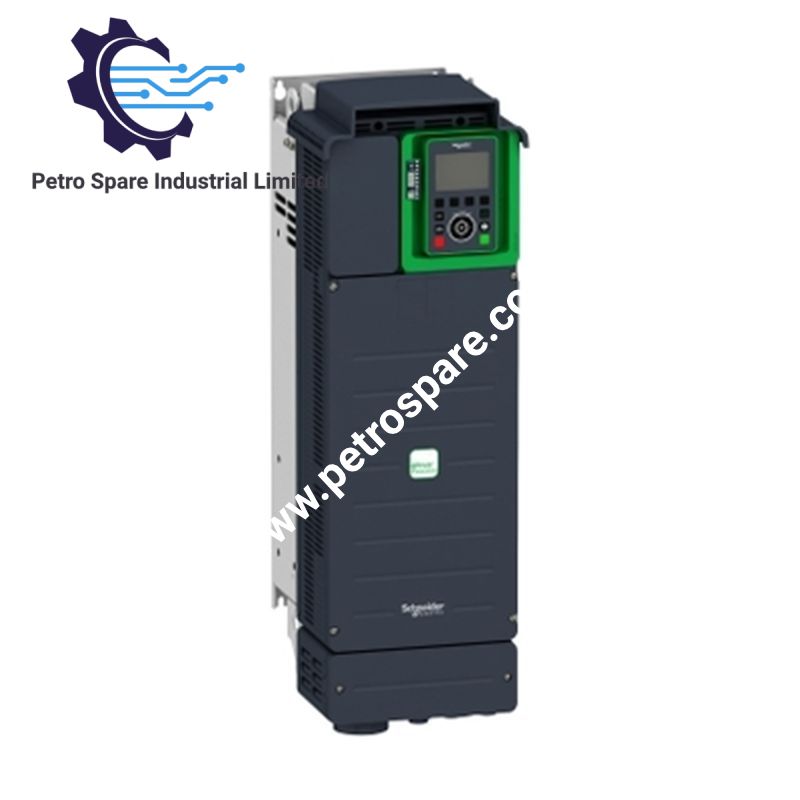

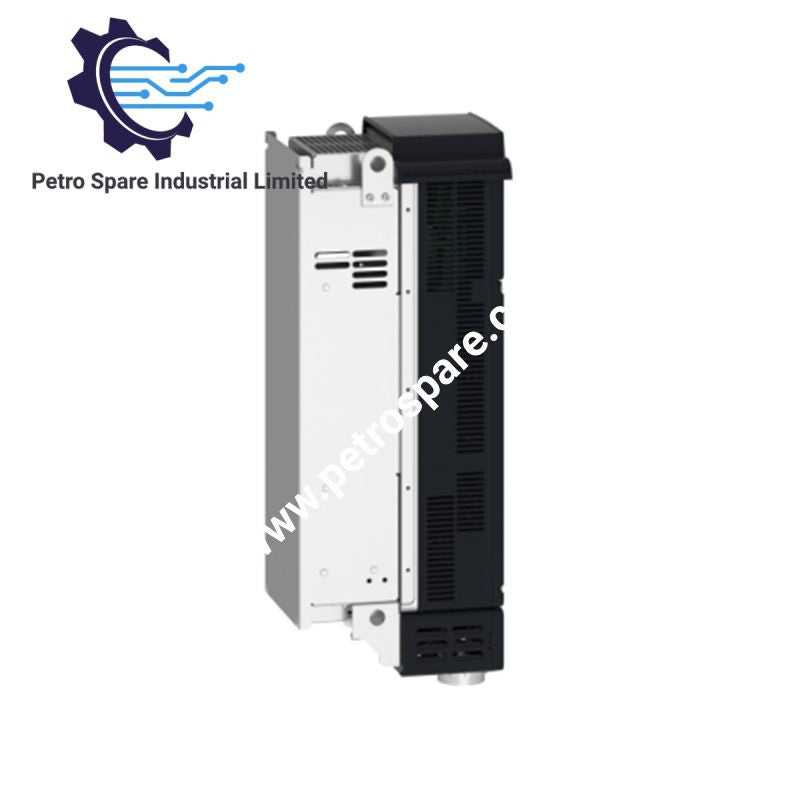

ATV930D45N4

Schneider Electric ATV930D45N4, yang turut dikatalogkan sebagai pemacu kelajuan boleh ubah ATV930D45N4, mengawal motor segerak atau tak segerak 3 fasa daripada bekalan 380 hingga 480 VAC. Ia menyediakan arus keluaran tugas biasa 88 A, arus keluaran tugas berat 74.5 A, pencincang brek bersepadu, perlindungan IP21 serta antara muka EtherNet/IP, Modbus TCP dan Modbus bersiri.

Spesifikasi Perkakasan

Parameter	Spesifikasi
Model	ATV930D45N4
Jenama	Schneider Electric
Siri	Altivar Process ATV900
Jenis Produk	Pemacu Kelajuan Boleh Ubah
Varian	Versi standard dengan pencincang brek
Jenis Motor	Motor segerak dan tak segerak
Voltan Bekalan Berkadar	380-480 VAC, 3 fasa
Frekuensi Bekalan	50-60 Hz
Kuasa Motor	45 kW tugas biasa; 37 kW tugas berat
Arus Keluaran Berterusan	88 A tugas biasa; 74.5 A tugas berat
Arus Sementara Maksimum	105.6 A selama 60 s tugas biasa; 111.8 A selama 60 s tugas berat
Frekuensi Keluaran Maksimum	599 Hz
Frekuensi Pensuisan Nominal	4 kHz
Frekuensi Pensuisan Boleh Laras	2-16 kHz
Pencincang Brek	Bersepadu
Perlindungan IP	IP21
Komunikasi	EtherNet/IP, Modbus TCP, Modbus bersiri
Kadar Ethernet	10/100 Mbit/s
Kadar Modbus Bersiri	4.8, 9.6, 19.2, 38.4 kbit/s
Antara Muka Fizikal	Ethernet, RS 485 2 wayar
Penyambung Ethernet	2 x RJ45
Input Analog	3 x 0-10 VDC atau 0-20 mA / 4-20 mA boleh dikonfigurasi, 12 bit
Output Analog	2 x 0-10 VDC atau 0-20 mA boleh dikonfigurasi, 10 bit
Input Digital	10, termasuk input STO
Output Digital	2
Output Geganti	3
Safe Torque Off	Ya
Safe Stop 1	Ya
Kelajuan Terhad dengan Selamat	Ya
Pengurusan Brek Selamat	Ya
Operasi 4 Kuadran	Ya
Pecutan/Penyahpecutan	0.01-9999 s, boleh dilaras secara berasingan
Lebar	226 mm
Tinggi	673 mm
Kedalaman	274 mm
Berat	28.7 kg
Suhu Operasi	-15 hingga 50 deg C tanpa pengurangan kadar; 50 hingga 60 deg C dengan pengurangan kadar
Kelembapan Relatif	5-95%, tanpa pemeluwapan
Altitud Operasi	Sehingga 1000 m tanpa pengurangan kadar; pengurangan kadar melebihi 1000 m
Isipadu Udara Penyejukan	240 m3/h
Pelesapan Kuasa	121 W perolakan semula jadi; 943 W perolakan paksa pada 380 V, 4 kHz
Tahap Bunyi	71.5 dB
Pensijilan	CSA, UL, TÜV
Piawaian	UL 508C, IEC 61800-3, IEC 61800-5-1, IEC 61000-3-12, IEC 61508, IEC 13849-1

Rangkaian PLC dan Antara Muka Pemacu

ATV930D45N4 menyediakan komunikasi Ethernet melalui dua antara muka RJ45. EtherNet/IP dan Modbus TCP beroperasi pada 10/100 Mbit/s dengan mod separa dupleks, dupleks penuh dan rundingan automatik. Komunikasi Modbus bersiri menggunakan antara muka fizikal RS 485 2 wayar dengan pembingkaian RTU dan data 8 bit yang boleh dikonfigurasi dengan pariti ganjil, genap atau tanpa pariti.

Pemacu ini turut menyokong modul komunikasi pilihan untuk PROFINET, PROFIBUS DP V1, DeviceNet, EtherCAT, CANopen dan Ethernet Powerlink. Modul pengembangan I/O digital dan analog serta modul antara muka pengekod pilihan boleh memperluas antara muka kawalan.

Bahagian kawalan pemacu menyediakan tiga input analog, dua output analog, input digital boleh atur cara, input denyut, output geganti dan input Safe Torque Off. Input analog menerima isyarat voltan atau arus, manakala output analog boleh menyediakan rujukan voltan atau arus.

Soalan Lazim

S: Apakah kadar kuasa motor yang ditetapkan untuk ATV930D45N4?

J: Pemacu ini dinilai untuk 45 kW dalam operasi tugas biasa dan 37 kW dalam operasi tugas berat.

S: Adakah ATV930D45N4 menyertakan pencincang brek?

J: Ya. Varian yang dinyatakan menyertakan pencincang brek bersepadu.

S: Apakah had suhu operasi yang ditetapkan?

J: Operasi ditetapkan dari -15 hingga 50 deg C tanpa pengurangan kadar dan dari 50 hingga 60 deg C dengan faktor pengurangan kadar.

Garis Panduan Pemasangan Lapangan

Pasang pemacu secara menegak dalam kedudukan pemasangan yang ditetapkan, iaitu +/- 10 darjah. Sediakan ruang kelegaan dan aliran udara yang diperlukan di sekeliling kepungan supaya sistem penyejukan dapat mengekalkan keadaan terma yang ditetapkan.

Asingkan pendawaian kuasa daripada pendawaian kawalan dan komunikasi tahap rendah. Lalukan kabel Ethernet dan RS 485 jauh daripada konduktor motor dan sesalur jika boleh. Gunakan amalan penamatan pelindung dan pembumian yang sesuai untuk kaedah komunikasi dan pemasangan EMC yang dipilih.

Sambungkan konduktor talian, motor, bus DC, kawalan dan bumi perlindungan ke terminal yang ditetapkan. Sahkan keratan rentas konduktor berdasarkan dokumentasi pemasangan sebelum pengujaan. Terminal yang dinyatakan menerima konduktor talian 35-50 mm2, konduktor motor 50 mm2 dan konduktor bus DC 35-50 mm2.

Sebelum pentauliahan, sahkan voltan bekalan, sambungan motor, kesinambungan bumi perlindungan, pendawaian STO, pengalamatan komunikasi dan parameter motor yang dikonfigurasi. Jangan gunakan isyarat kawalan sehingga pendawaian kuasa dan litar keselamatan telah diperiksa.

---
