990XCP98000

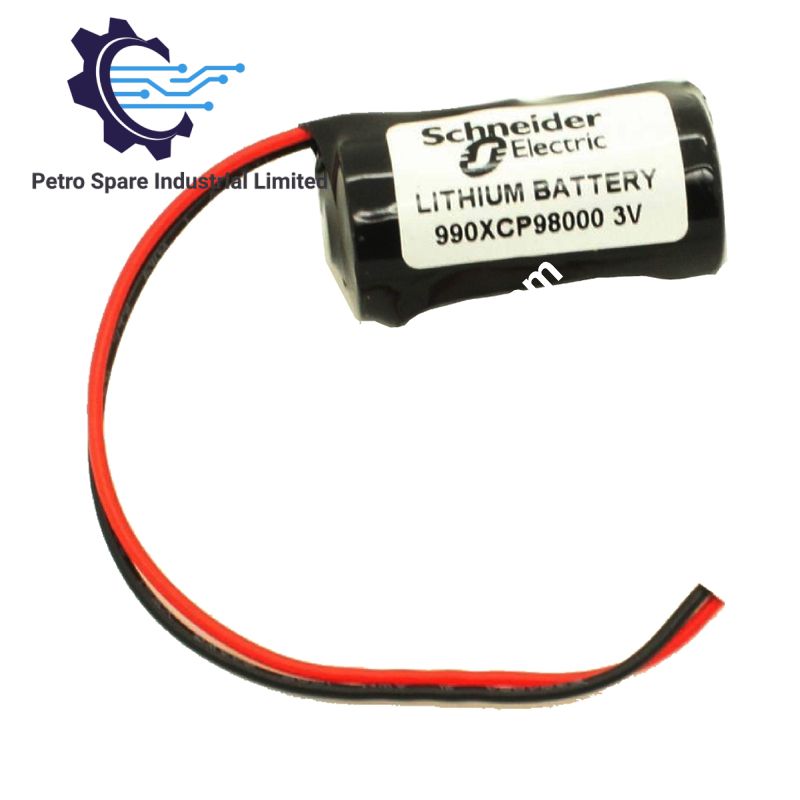

Dikonfigurasikan untuk pengekalan RAM meruap dalam CPU platform automasi Modicon Quantum, Schneider Electric 990XCP98000 (Bateri Sandaran Litium 990XCP98000) menyediakan operasi fizikal/elektrik secara langsung. Sel tenaga tidak boleh dicas semula ini memastikan sokongan memori berterusan semasa kehilangan kuasa pada satah belakang utama. Unit ini menyalurkan potensi DC yang stabil secara langsung kepada RTC CPU dan laluan litar RAM statik dalaman.

Spesifikasi Perkakasan

Parameter	Spesifikasi
Model	990XCP98000
Jenama	Schneider Electric
Asal	Perancis
Kategori Produk	Bateri Sandaran
Tujuan	CPU Modicon Quantum
Kimia	Litium
Kadar Voltan	3 VDC
Kadar Kapasiti	1.2 Ah
Jangka Hayat Operasi	10 tahun
Dimensi Pakej 1	1.500 cm x 13.800 cm x 22.000 cm
Berat Pakej 1	23.000 g

Komunikasi Bas Satah Belakang & Penskalaan Perisian Tegar

Dalam seni bina satah belakang Modicon Quantum, kehilangan kuasa mencetuskan peralihan serta-merta talian kuasa RAM CPU daripada bas satah belakang utama kepada litar bateri khusus Schneider Electric 990XCP98000. Output 3 VDC mengekalkan kestabilan memori logik dan pengekalan daftar perisian tegar tanpa menyebabkan kependaman bas atau kejatuhan voltan merentasi sambungan satah belakang. Lengkung nyahcas terkawal menghalang kerosakan perisian tegar semasa penyimpanan sistem tanpa kuasa untuk jangka panjang.

Soalan Lazim

S: Bolehkah bateri 990XCP98000 digantikan apabila CPU Modicon Quantum dimatikan?

J: Menggantikan bateri apabila CPU dimatikan akan menyebabkan kehilangan data RAM meruap. Modul CPU mesti kekal menerima kuasa melalui satah belakang Quantum semasa penggantian bateri untuk mengekalkan program.

S: Apakah anggaran jangka hayat penyimpanan dan jangka hayat operasi sel litium 990XCP98000?

J: Bateri ini mempunyai jangka hayat operasi nominal selama 10 tahun dalam keadaan persekitaran standard, walaupun jangka hayat perkhidmatan sebenar berbeza berdasarkan suhu penyimpanan ambien dan kitaran tempoh kuasa satah belakang dimatikan.

Garis Panduan Pemasangan Lapangan

1. Pastikan bekalan kuasa rak Modicon Quantum kekal aktif semasa prosedur penggantian bateri untuk mengekalkan data RAM dalaman.
2. Cari penutup ruang bateri sandaran pada panel hadapan modul CPU Quantum.
3. Buka selak ruang dengan berhati-hati untuk mendedahkan klip penahan bateri dalaman.
4. Keluarkan unit 990XCP98000 yang telah habis, dengan mematuhi prosedur pembumian ESD yang betul bagi mengelakkan nyahcas ke litar modul yang terdedah.
5. Masukkan bateri litium 3 VDC yang baharu, dan sahkan penjajaran mekanikal serta sentuhan kekutuban yang betul.
6. Tutup selak ruang dan sahkan bahawa penunjuk diagnostik bateri lemah CPU terpadam.

---
