490NRP25300

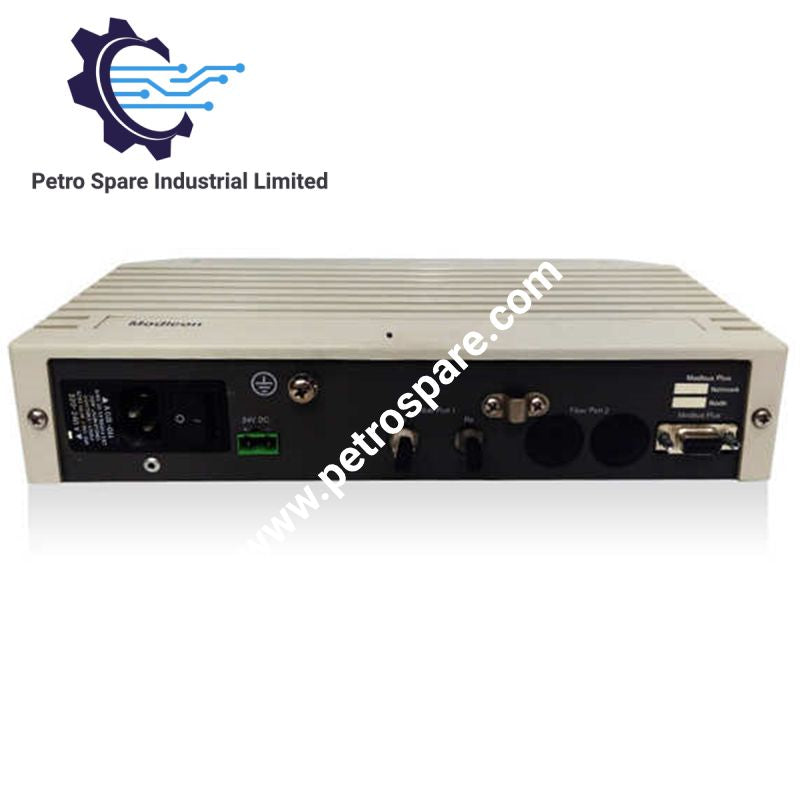

Schneider Electric 490NRP25300, yang turut disenaraikan sebagai Pengulang Gentian Optik Titik ke Titik 490NRP25300, berfungsi sebagai komponen perkakasan khusus untuk penguatan isyarat optik dan pengasingan segmen rangkaian dalam rangkaian platform automasi Modicon Premium/Quantum. Ia memanjangkan jarak komunikasi Modbus Plus melalui medium gentian optik kaca yang tahan gangguan, sekali gus mengurangkan perbezaan potensi bumi merentasi topologi kawalan teragih.

Spesifikasi Perkakasan

Parameter	Spesifikasi
Model	490NRP25300
Jenama	Schneider Electric
Asal	Perancis
Berat	2.875 kg
Dimensi	35.0 cm x 27.2 cm x 13.0 cm
Suhu Operasi	0 hingga 60 darjah C
Penggunaan Kuasa	5 VDC melalui bas satah belakang
Jenis Produk	Pengulang gentian optik titik ke titik
Keserasian Platform	Modicon Premium / Modicon Quantum
Medium Penghantaran	Kabel gentian optik
Topologi Rangkaian	Titik ke titik / Sambungan lanjutan bas

Komunikasi Bas Satah Belakang & Pelaksanaan Deterministik

490NRP25300 bersambung terus dengan seni bina kelajuan komunikasi bas satah belakang Modicon, mengekalkan kadar penghantaran paket deterministik tanpa memperkenalkan jitter ke dalam kitaran penghantaran token Modbus Plus. Logik transceiver optik dalam modul menukar isyarat pembeza elektrik kepada denyutan optik dan sebaliknya dengan kependaman penukaran protokol yang minimum. Modul ini menguatkuasakan pengasingan galvanik antara segmen rangkaian elektrik yang berbeza, menghalang gelung bumi dan melindungi elektronik satah belakang setempat daripada lonjakan industri voltan tinggi. Keserasian denyar perisian tegar memastikan rundingan satah belakang yang lancar merentasi pelbagai semakan perkakasan CPU Modicon serta konfigurasi penskalaan kepadatan satah belakang casis.

Soalan Lazim

S: Adakah pengulang gentian optik 490NRP25300 menyokong pertukaran ketika panas semasa operasi rangkaian aktif?

J: Tidak. Menanggalkan atau memasukkan 490NRP25300 semasa satah belakang Modicon dibekalkan kuasa akan mengganggu urutan bas satah belakang setempat dan menghentikan sementara segmen rangkaian optik. Sentiasa putuskan kuasa satah belakang sebelum menggantikan perkakasan.

S: Bagaimanakah pengulang mengendalikan pelemahan isyarat merentasi laluan gentian optik yang panjang?

J: Modul ini menggabungkan litar pemacu optik aktif yang membentuk semula dan menguatkan semula denyutan cahaya masuk sebelum menghantarnya semula. Ini menghapuskan herotan denyutan dan kemerosotan isyarat yang disebabkan oleh jarak kabel yang panjang atau kehilangan pada penyambungan optik.

S: Apakah fungsi utama pengasingan optik yang disediakan oleh pengulang ini?

J: Medium gentian optik memutuskan kekonduksian elektrik antara nod, lalu menyediakan pengasingan galvanik sepenuhnya. Ini menghapuskan arus perbezaan potensi bumi antara kabinet kawalan jauh dan melindungi rangkaian daripada gangguan elektromagnet tinggi (EMI).

Garis Panduan Pemasangan Lapangan

1. Matikan bekalan kuasa rak dan sahkan bahawa tiada voltan hadir pada satah belakang sebelum memasang modul ke dalam slot casis Modicon Quantum yang ditetapkan.
2. Sejajarkan perumah modul dengan panduan slot satah belakang dan masukkannya dengan kukuh sehingga klip penahan atas dan bawah terpasang dengan selamat.
3. Bersihkan semua penyambung kabel gentian optik dengan kain pembersih optik bebas lin sebelum memasukkannya ke dalam port optik modul bagi mengelakkan kehilangan isyarat akibat pencemaran habuk.
4. Kekalkan had jejari lenturan minimum kabel semasa penghalaan; lenturan tajam pada kabel optik menyebabkan pelemahan berlebihan dan kemungkinan keretakan teras.
5. Sambungkan pembumian berfungsi ke rangka casis mengikut prosedur penindasan hingar industri standard, sambil memastikan laluan impedans rendah untuk penamatan perisai.

---
