BMECRA31210

Gambaran Keseluruhan

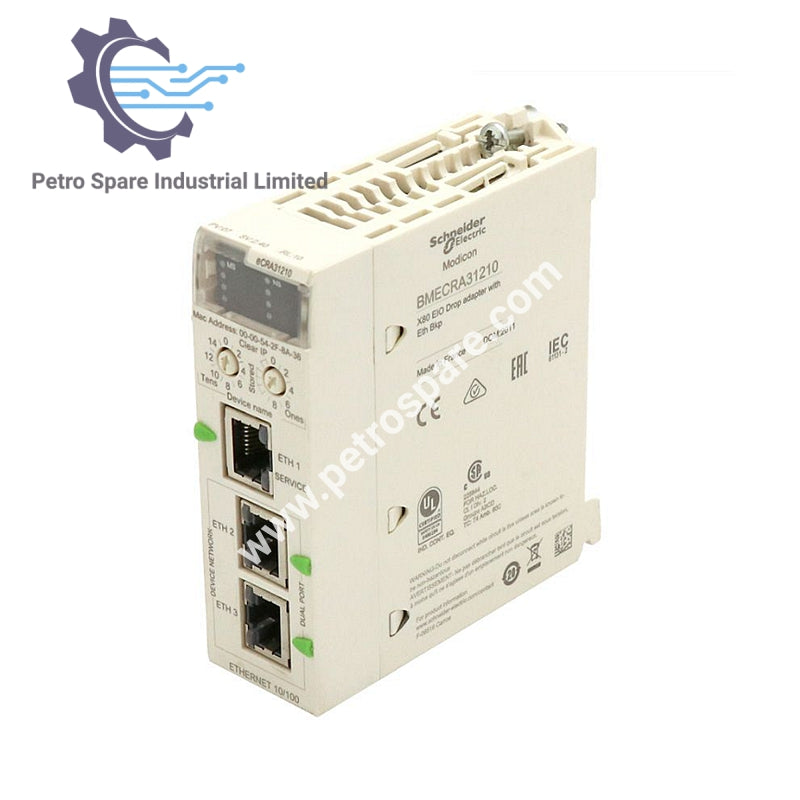

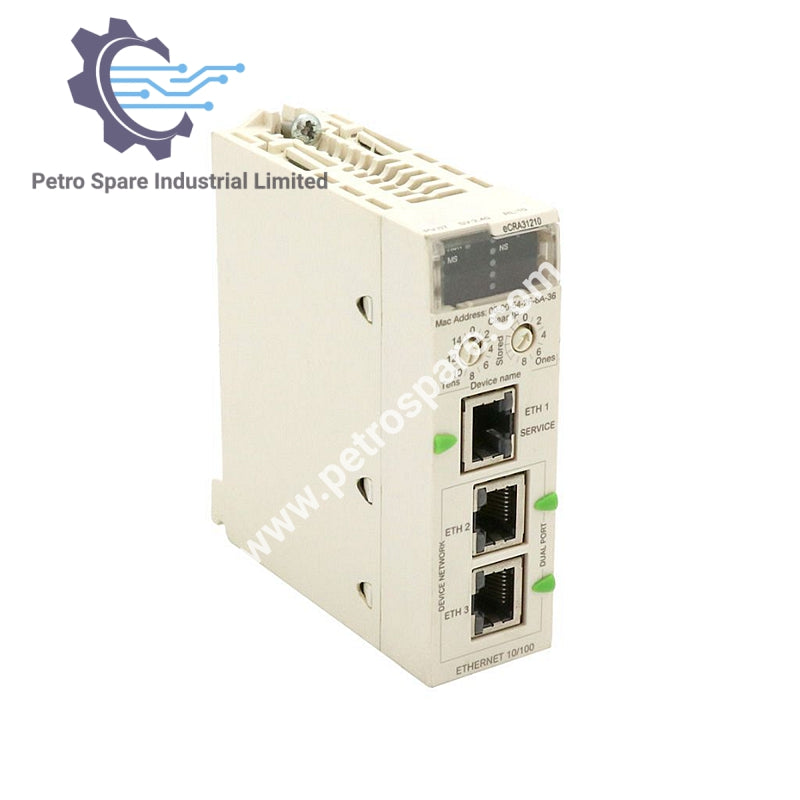

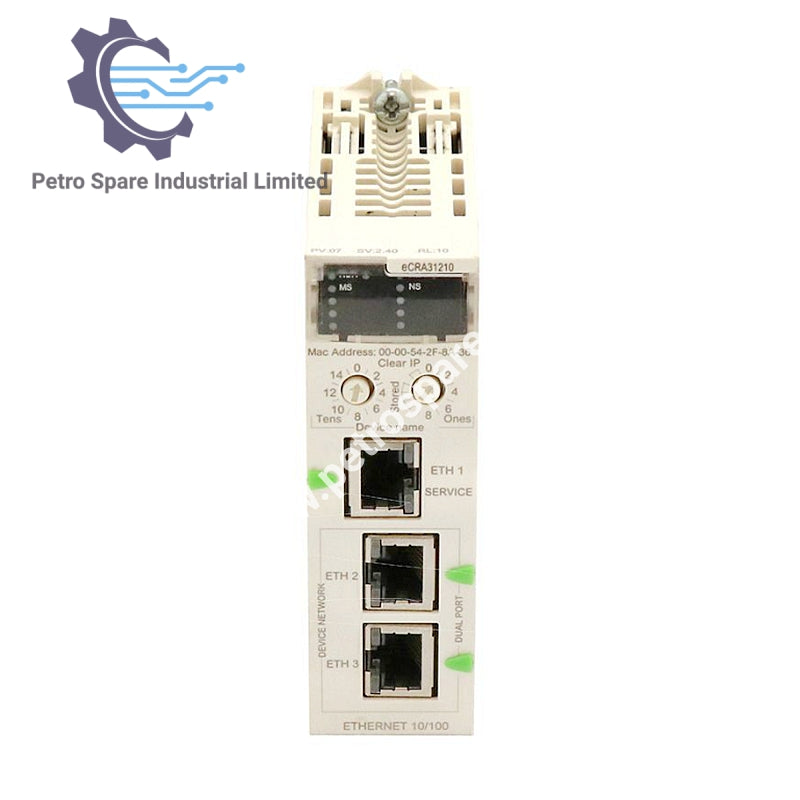

BMECRA31210 adalah Penyesuai Drop Modicon X80 EIO oleh Schneider, direka untuk modul I/O jauh dengan sambungan backplane Ethernet.

Keserasian

• Julat: Modicon X80

• Serasi Dengan: Modicon M580

• Aplikasi: Modul I/O jauh

Komunikasi

• Port: 3 RJ45 (1 untuk perkhidmatan/peralatan diedarkan, 2 untuk rangkaian Ethernet RIO dengan RSTP)

• Protokol: EtherNet/IP, Modbus TCP, DHCP, TFTP, FTP, FDR, SNTP, SNMP

• Rangkaian: IPv4, topologi Cincin

• Kadar Pemindahan: 10/100 Mbit/s, 10/100BASE-TX

• Fungsi: CCOTF, pengumpulan/penerbitan data, diagnostik peranti jauh, pencerminan port, penandaan masa sistem

Mekanikal dan Elektrik

• Format Modul: Standard, dipasang rak

• Lebar: 32 mm

• Tinggi: 100 mm

• Kedalaman: 87.5 mm

• Berat: 0.225 kg

• Voltan Input: 3.3 V DC

• Penggunaan Arus: 1800 mA

• Pemasangan: Dengan skru

• Persekitaran: Altitud pengangkutan maksima 3000 m, 95% RH tanpa kondensasi

Penunjuk dan Diagnostik

• LED: Modul aktif (hijau), ralat (merah), status modul (hijau/merah), status rangkaian (hijau/merah), diagnostik pautan Ethernet (hijau)

• Rakaman Data: Penanda masa 10 ms

• Sokongan I/O: Sehingga 1024 saluran diskret, 256 saluran analog, pengira, gerakan, SSI, HART, AS-Interface, PROFIBUS, CANopen, penukar gentian, dan lain-lain

---
