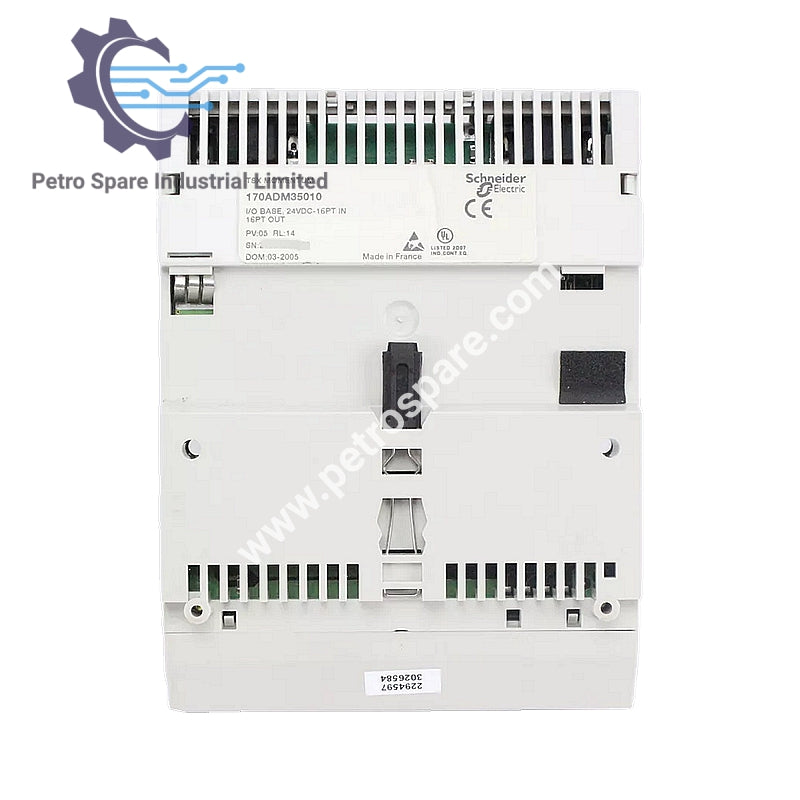

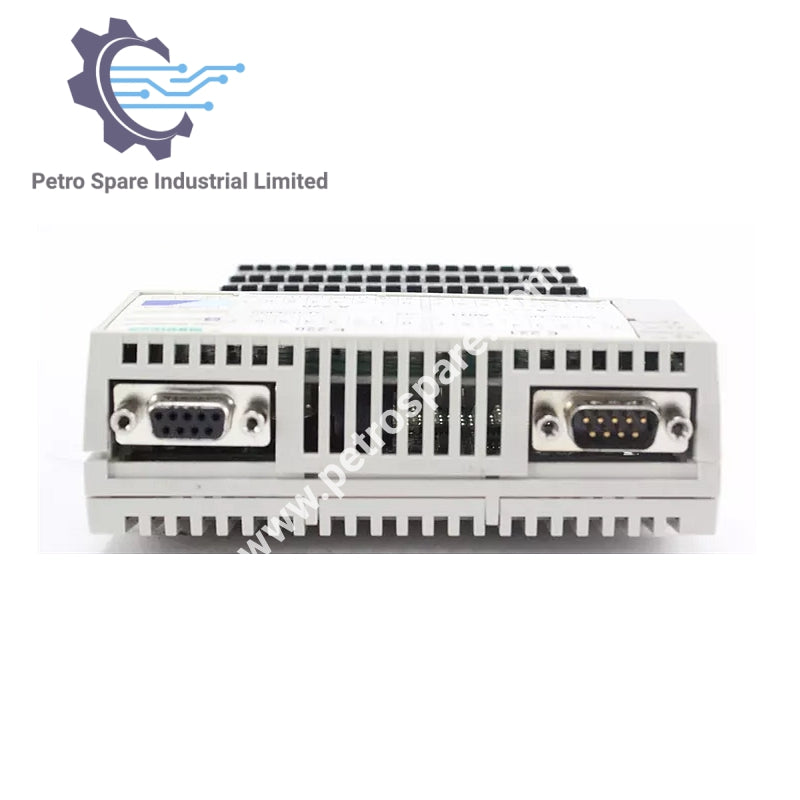

170ADM35010

Gambaran Keseluruhan

Modul 170ADM35010 adalah Modul I/O Diskret dari Schneider, menawarkan fungsi input dan output untuk sistem kawalan industri, dioptimumkan untuk kecekapan dan ketahanan.

Spesifikasi Elektrik

• Voltan Bekalan Dinilai: 24 V DC

• Had Voltan Input: -3...30 V

• Voltan Keadaan 0: -3...5 V

• Voltan Keadaan 1: 11...30 V

• Arus Keadaan 0: <= 1.2 mA

• Arus Keadaan 1: >= 2.5 mA

• Rintangan Input: 4 kOhm

• Arus Output Diskret:

• 4 A setiap kumpulan

• 8 A setiap modul

• 0.5 A setiap titik

• Arus Kebocoran Maksimum: 1 mA pada litar output 24 V

• Arus Output Puncak: 5 A

• Jatuhan Voltan Maksimum: <0.5 V pada 0.5 A dalam keadaan 1

Prestasi

• Masa Respons:

• 0.1 ms dari keadaan 0 ke keadaan 1 (output)

• 0.1 ms dari keadaan 1 ke keadaan 0 (output)

• 2.2 ms dari keadaan 0 ke keadaan 1 (input)

• 3.3 ms dari keadaan 1 ke keadaan 0 (input)

• Pengasingan Antara Saluran dan Bas: 500 V AC

• Penyerapan Kuasa:

• 6 W tipikal

• 8 W maksimum

Isyarat Tempatan dan Penggunaan

• Isyarat Tempatan: 16 LED untuk status saluran

• Penggunaan Arus: 250 mA pada 24 V DC

Perlindungan dan Pensijilan

• Jenis Kerosakan: Beban berlebihan pada output

• Penandaan: CE

Dimensi Fizikal

• Kedalaman: 1.9 in (47.5 mm)

• Tinggi: 5.6 in (141.5 mm)

• Lebar: 4.9 in (125 mm)

• Berat Bersih: 0.4 lb (0.2 kg)

---
