IC694ALG392

Deskripsi

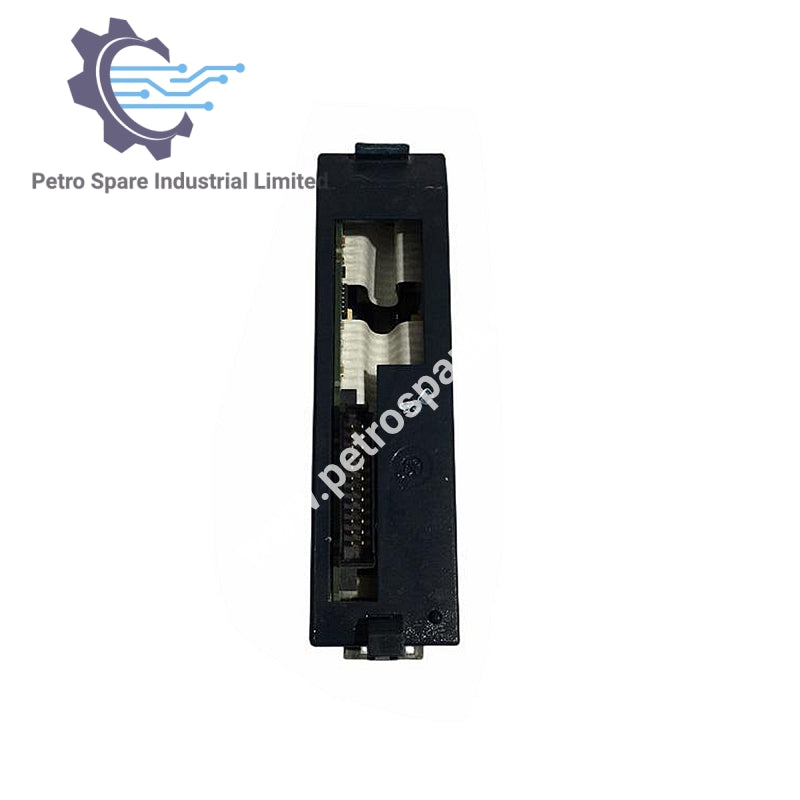

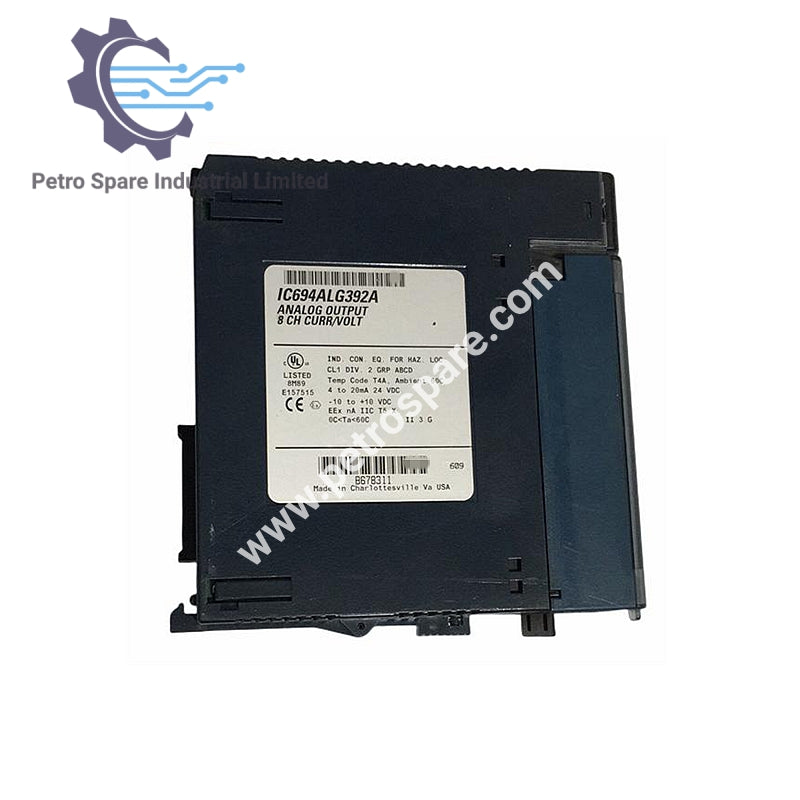

IC694ALG392 adalah modul output analog GE Fanuc RX3i dengan 8 saluran tunggal yang boleh dipilih, menyokong output arus dan voltan.

Spesifikasi Output

• Saluran: 1 hingga 8 boleh dipilih

• Julat output arus: 4–20 mA, 0–20 mA

• Julat output voltan: 0–10 V, -10 hingga +10 V

• Kalibrasi: Dikalaibrasi kilang (0.625 µA untuk 0–20 mA, 0.5 µA untuk 4–20 mA, 0.3125 mV untuk voltan)

• Resolusi:
   • 4–20 mA: 0.5 µA
   • 0–20 mA: 0.625 µA
   • Voltan: 0.3125 mV

• Ketepatan mutlak (tipikal):
   • Mod arus: ±0.1% skala penuh @ 25°C
   • Mod voltan: ±0.25% skala penuh @ 25°C

Kuasa dan Bekalan

• Voltan bekalan pengguna: +24 VDC nominal (julatan 20–30 VDC)

• Bekalan dalaman: +5 VDC dari backplane PLC

• Penggunaan kuasa:
   • 110 mA dari +5 VDC backplane
   • 315 mA dari +24 VDC bekalan pengguna

• PSRR:
   • Arus: 5 µA/V tipikal
   • Voltan: 25 mV/V tipikal

• Gelombang bekalan luaran: maks 10%

Output Beban dan Pematuhan

• Voltan pematuhan maks: VUSER –3 V hingga VUSER

• Beban pengguna (mod arus): 0–850 Ω (min pada 20 V), maks 1350 Ω pada 30 V

• Kapasitans beban output maks: 2000 pF (mod arus)

• Induktans beban output maks: 1 H

• Voltan beban output mod: min 2 kΩ, maks 1 µF kapasitans

Pengasingan dan Kemas Kini

• Pengasingan: 250 VAC berterusan, 1500 VAC selama 1 minit (lapangan ke backplane/rangka)

• Kadar kemas kini: kira-kira 8 ms untuk semua saluran (bergantung pada imbasan I/O)

---
