Gambaran Produk

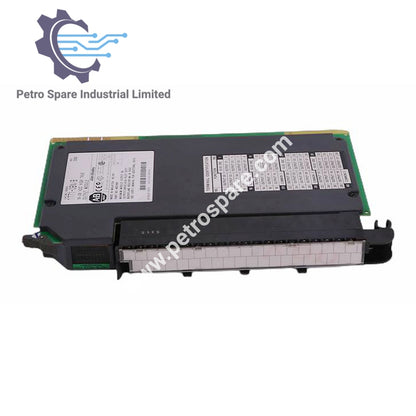

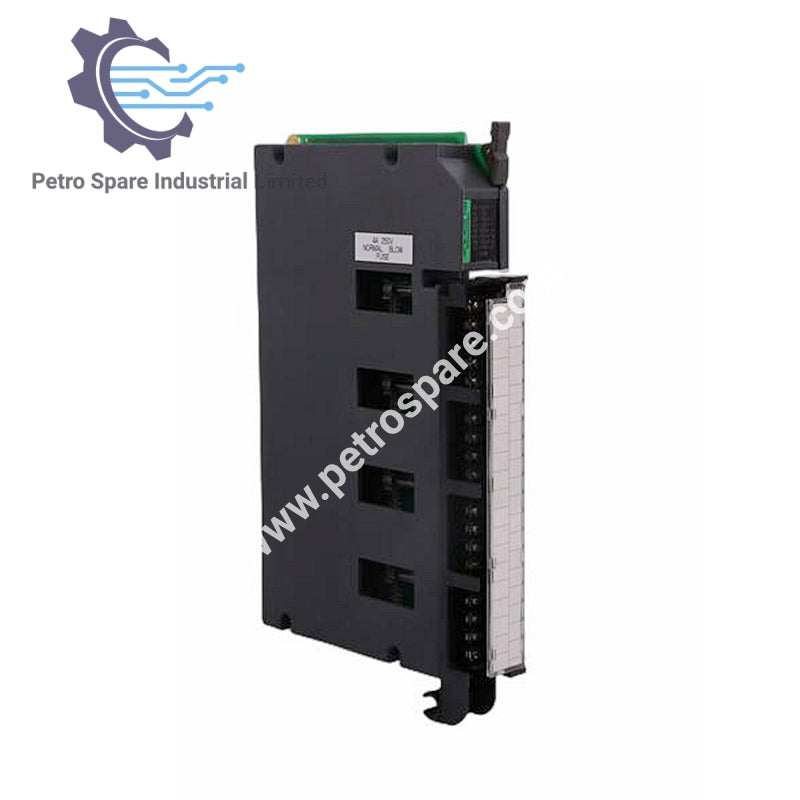

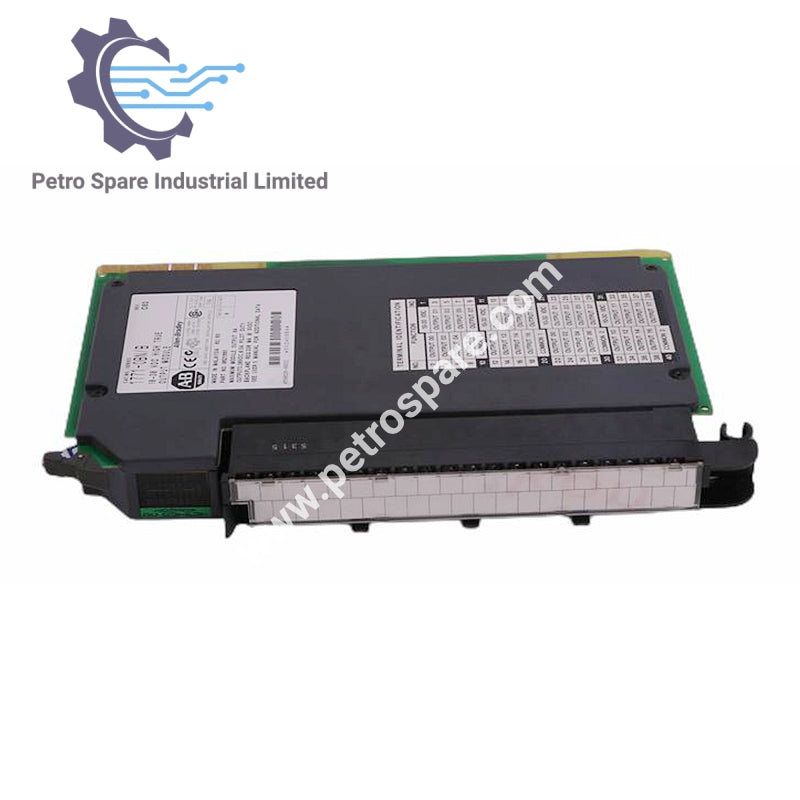

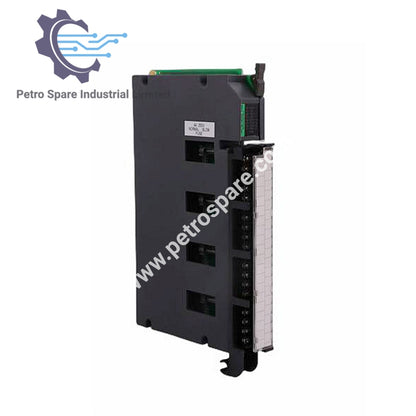

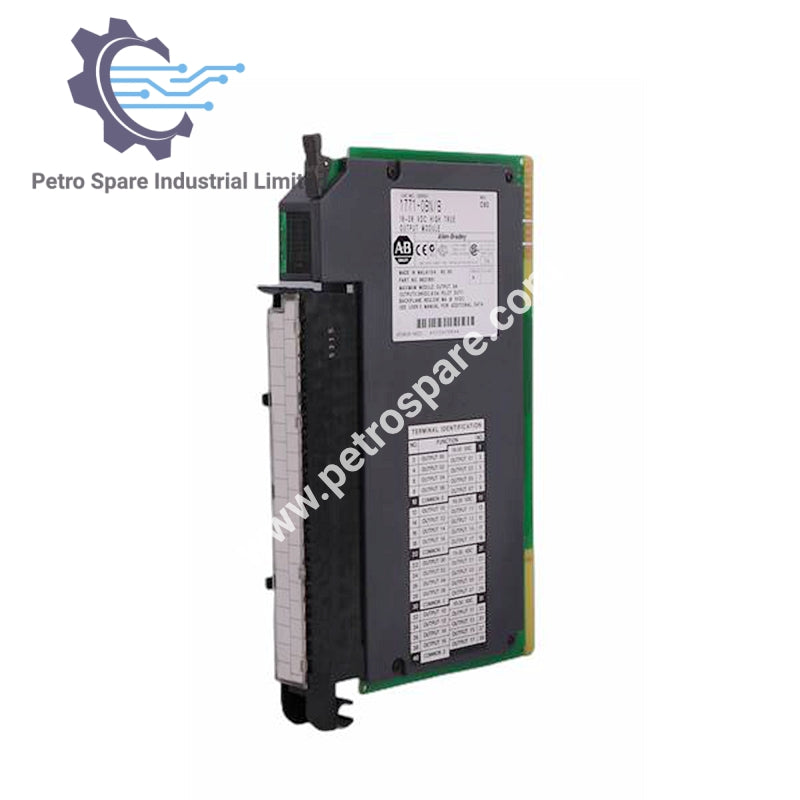

Modul Allen-Bradley 1771-OBN adalah modul output DC untuk rangka 1771 I/O, menyokong 32 output yang dibahagikan kepada 4 kumpulan masing-masing 8, dengan julat 10–30 V DC.
Ciri-ciri Output
-
Arus Output Maksimum: 0.5 A setiap output, 2 A setiap kumpulan, 8 A setiap modul
-
Arus Surge: 2 A setiap output / 5 A setiap kumpulan / 20 A setiap modul selama 10 ms, boleh diulang setiap 2 s
-
Penurunan Voltan Keadaan Hidup: 1.5 V DC @ 0.5 A
-
Kebocoran Keadaan Mati: 1.0 mA @ 55°C
-
Lewat Isyarat: Hidup-ke-mati 2 ms, mati-ke-hidup 0.1 ms
Kuasa dan Terma
-
Penyerapan Kuasa: 13.7 W maks, 1.7 W min
-
Penyerapan Terma: 46.7 BTU/jam maks, 5.7 BTU/jam min
-
Arus Backplane: 330 mA @ 5 V DC
Pengasingan
-
Voltan Pengasingan: Ujian tahan sehingga 500 V DC selama 60 s
