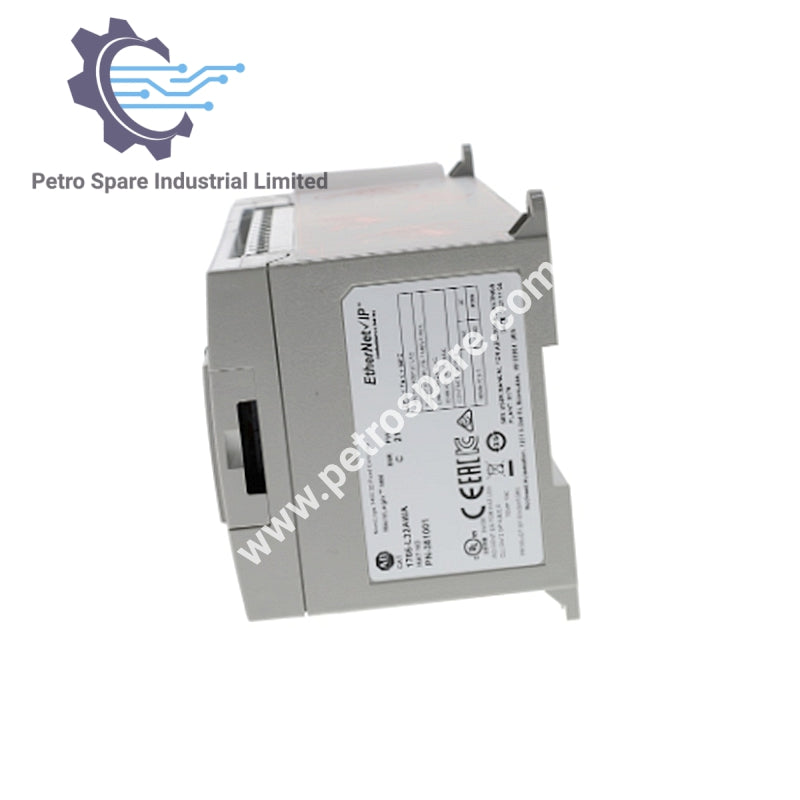

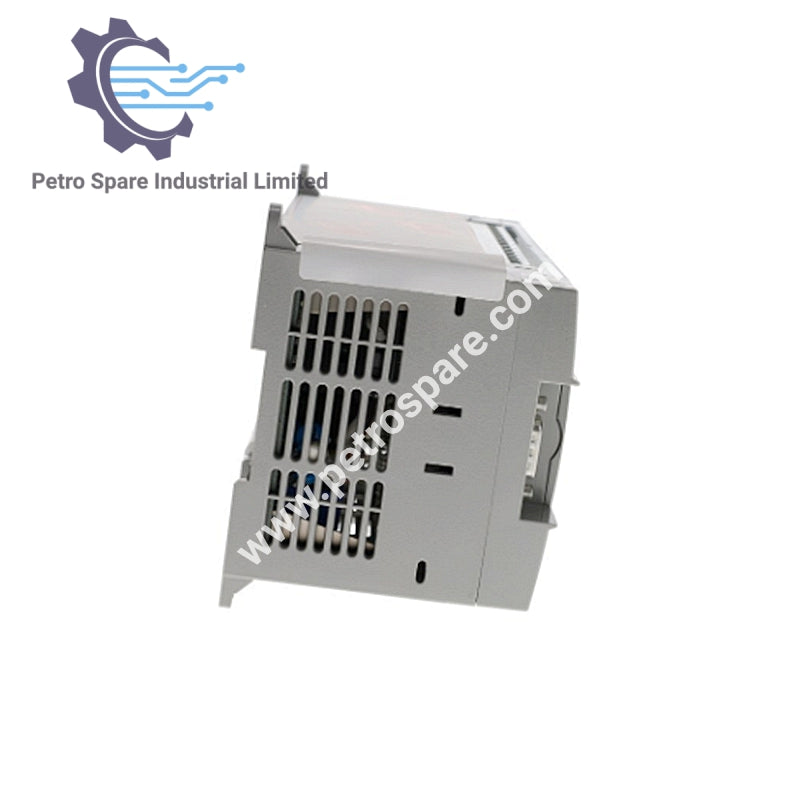

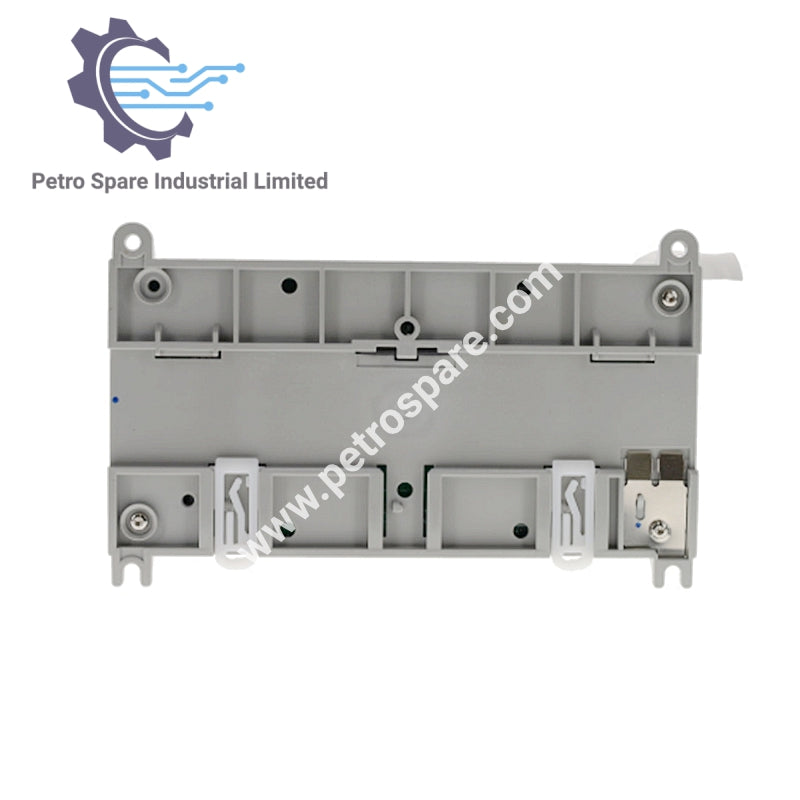

1766-L32AWA

Gambaran Keseluruhan

1766-L32AWA adalah pengawal Allen-Bradley MicroLogix 1400 dengan 32 titik I/O, RTC terbina dalam, paparan LCD, dan antara muka komunikasi serbaguna untuk automasi industri.

Pengenalan

• Nombor bahagian: 1766-L32AWA

• Jenis: Pengawal

• Keluarga: MicroLogix 1400

• Berat: 0.91 kg (2.00 lbs)

Konfigurasi I/O

• Jumlah titik I/O: 32

• Input digital: 20 × 120 V AC

• Input analog: 2

• Output relay: 12

• Kiraan saluran: 20 IP, 12 OP

Data Elektrik

• Kuasa operasi: 110–240 V AC

• Bekalan kuasa: 100/240 V AC

• Kekerapan operasi: 47–63 Hz

• Penggunaan kuasa: 100 VA

• Arus lonjakan (120 V AC): 25 A selama 8 ms

• Arus lonjakan (240 V AC): 40 A selama 4 ms

Ciri-ciri Fungsi

• Memori: 20 KB

• Ciri: Jam masa nyata (RTC) terbina dalam

• Paparan: Skrin LCD bersepadu

Komunikasi

• Antara muka: Ethernet, RS-232, RS-485

• Port: 1 × RS232/RS485, 1 × Ethernet, 1 × RS232

• Protokol disokong (Serial): DF1, ASCII, MODBUS RTU, DNP3, DH485

• Protokol disokong (Ethernet): Ethernet I/P, DNP3, MODBUS TCP/IP

---
