1756-IF8I/A

Gambaran Keseluruhan

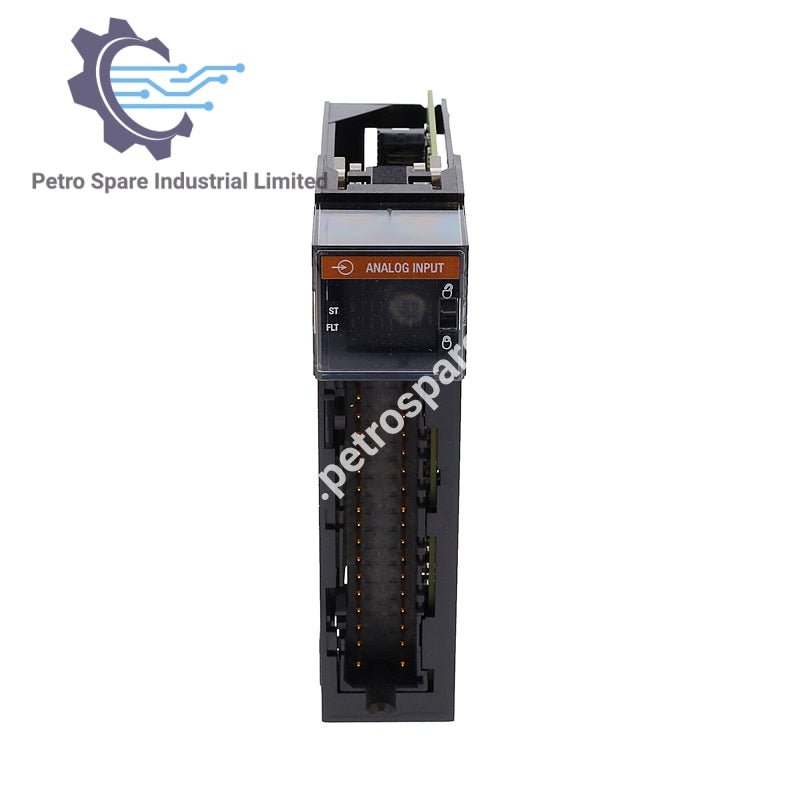

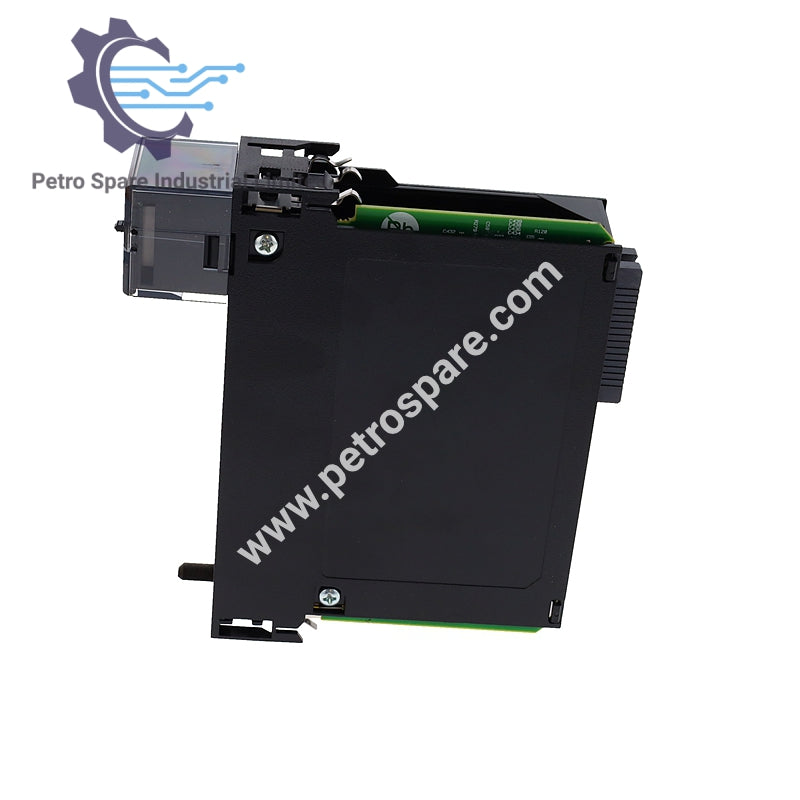

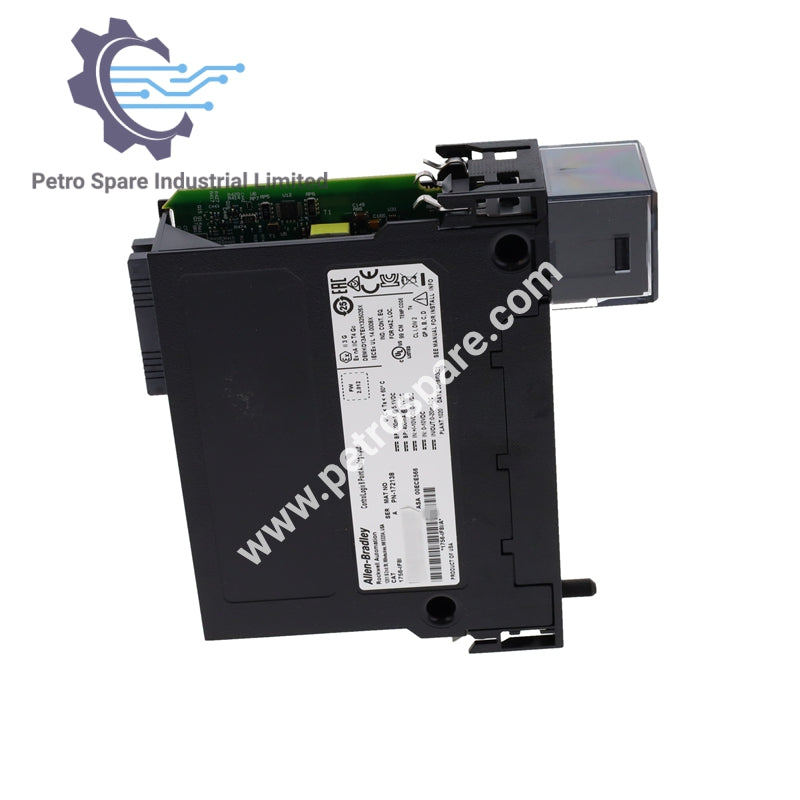

1756-IF8I/A adalah modul input analog 8-titik Allen-Bradley ControlLogix yang menyokong konfigurasi input voltan dan arus yang fleksibel.

Konfigurasi Input

• Input Analog Boleh Dikonfigurasi: Ya

• Output Analog Boleh Dikonfigurasi: Tidak

• Saluran Input: 8 terasing, sebarang gabungan mod voltan atau arus

• Julat Input: -10…10V, 0…10V, 0…5V, 0…20 mA

• Format Data: IEEE 32-bit titik terapung

• Kaedah Penukaran Modul: Sigma-Delta

• Penetapan Kunci Modul: Elektronik, boleh dikonfigurasi perisian

• Masa Penstabilan: Bergantung pada penapis notch

• Perlindungan Lebih Voltan: ±30 V DC maksimum

Prestasi

• Ralat Modul Sepanjang Suhu Penuh: 0.1%

• Penolakan Bunyi Mod Biasa: 120 dB @ 50/60 Hz

• Penolakan Bunyi Mod Normal: 80 dB @ 60 Hz

• Masa Imbasan Input Modul: 1 ms minimum

• Resolusi: 24-bit (1.49 µV/kiraan untuk voltan, 2.99 nA/kiraan untuk arus)

• Ketepatan Dikalaibrasi: 0.05% @ 25°C

• Pengesanan Litar Terbuka: 5 s

• Pensampelan Saluran Masa Nyata: Ya

• Amaran Data Dalam Modul: Ya

• Penalaan kepada Unit Kejuruteraan: Ya

Kuasa & Pengasingan

• Kuasa Mod Voltan/Tanpa Sumber Arus: 4.6 W

• Kuasa Mod Arus Sumber: 10.6 W

• Penyerapan Terma: 15.7–24.9 BTU/jam bergantung pada mod

• Pengambilan Arus: 150–400 mA @ 24 VDC bergantung pada mod

• Voltan Sumber: 20–36 V DC

• Arus Sumber Maksimum: <45 mA

• Voltan Pengasingan: 250 V berterusan, penebatan diperkuat (input ke backplane); 250 V penebatan asas (input ke input)

Pemasangan Wayar

• Jenis Sambungan: Skru/kepit spring

• Kategori Wayar: 2 pada port isyarat

• Saiz Wayar: 0.33–2.1 mm² pepejal atau berserabut, tembaga berperisai, dinilai 90°C maks, penebatan ≤1.2 mm

Keselamatan

• Sesuai untuk Fungsi Keselamatan: Tidak

---
