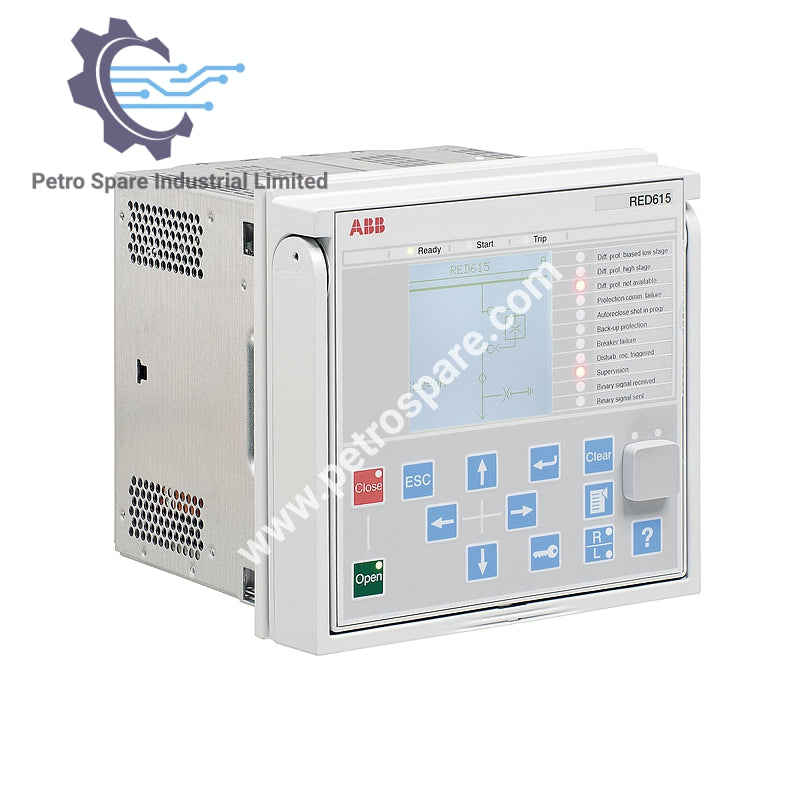

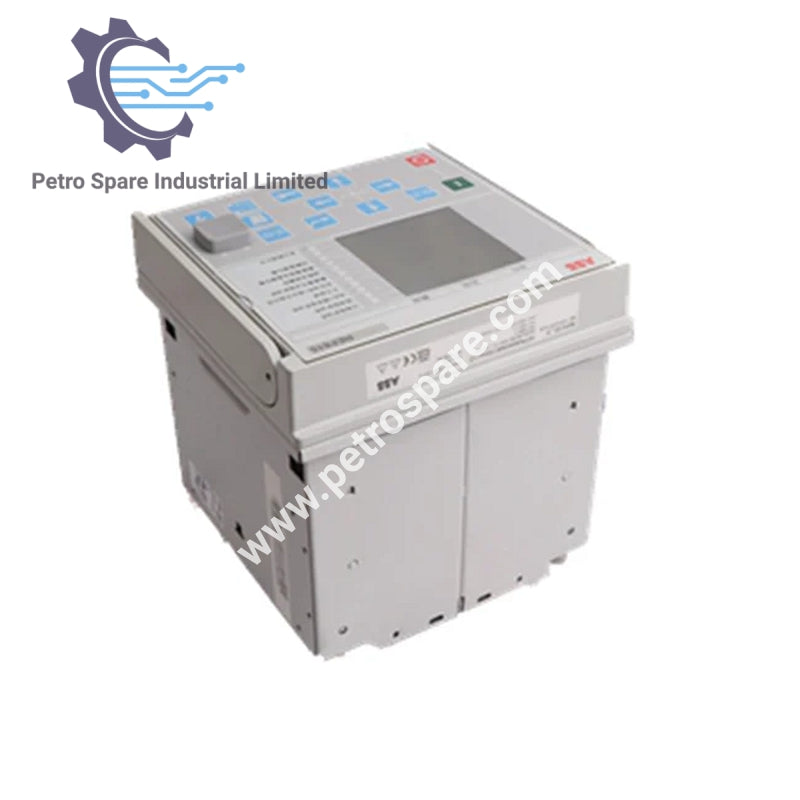

RED615

Maklumat Am

• Model : RED615

• Jenis : Relay Perlindungan dan Kawalan Diferensial Garis ABB

Dimensi

• Lebar (Rangka) : 177 mm

• Lebar (Kes) : 164 mm

• Tinggi (Rangka) : 177 mm (4U)

• Tinggi (Kes) : 160 mm

• Kedalaman : 201 mm (153 + 48 mm)

Input Pengaktifan

• Kekerapan Dinilai : 50/60 Hz

• Input Arus :

• <100 mΩ (0.2/1 A)

• <20 mΩ (1/5 A)

• Nilai Separuh Gelombang: 250 A

• 1250 A

• Berterusan: 4 A

• Untuk 1 s: 100 A

• Untuk 20 A: 500 A

• Arus Berpenarafan, In: 0.2/1 A, 1/5 A

• Keupayaan Ketahanan Terma:

• Ketahanan Arus Dinamik:

• Impedans Input:

• Input Voltan :

• Berterusan: 240 V AC

• Untuk 10 s: 360 V AC

• Voltan Berpenarafan: 60...210 V AC

• Ketahanan Voltan:

• Beban pada Voltan Berpenarafan: <0.05 VA

Relay Keluaran Kuasa

• Relay Keluaran Kuasa Kutub Tunggal :

• 5A/3A/1A

• Voltan Berpenarafan: 250 V AC/DC

• Bawa Sentuhan Berterusan: 8 A

• Buat dan bawa selama 3.0 s: 15 A

• Buat dan bawa selama 0.5 s: 30 A

• Kapasiti Pemutusan (L/R<40 ms) pada 48/110/220 V DC:

• Beban Sentuhan Minimum

---
