BMXCPS3522

Gambaran Produk

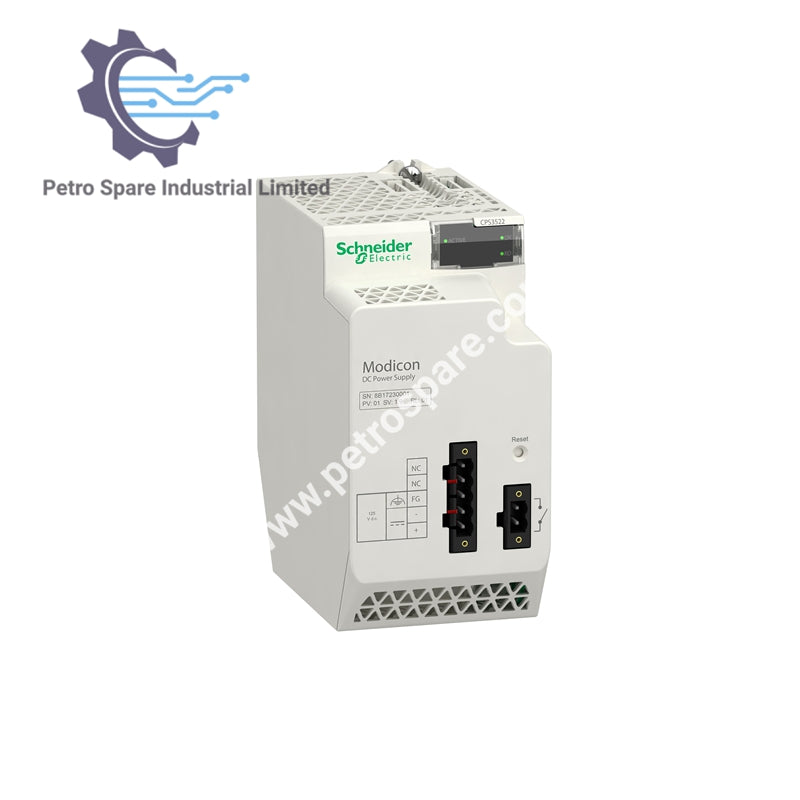

BMXCPS3522 modul bekalan kuasa Modicon X80 serasi dengan semua backplane dan menyediakan kuasa untuk modul I/O dan logik pemproses.

Spesifikasi Teknikal

Ciri Elektrik

• Voltan utama: 125 V DC

• Had voltan utama: 100–150 V DC

• Arus input: 600 mA pada 125 V

• Arus lonjakan: 60 A pada 125 V

• I²t semasa pengaktifan: 2.5 A²·s pada 125 V

• It semasa pengaktifan: ≤ 0.09 A·s pada 125 V

• Kuasa sekunder:

  18 W, 3.3 V DC pada 0–60 °C (bekalan kuasa logik modul I/O)

  40 W, 24 V DC pada 0–60 °C (bekalan kuasa modul I/O dan pemproses jika 3.3 V tidak dibebankan)

• Arus pada voltan sekunder: 1.67 A pada 24 V DC; 5 A pada 3.3 V DC

• Penyerapan kuasa: ≤ 8.5 W

• Perlindungan: Fius dalaman (utama), lebihan beban, lebihan voltan, litar pintas (sekunder)

Penunjuk dan Kawalan

• LED:

  Hijau – kehadiran voltan (OK)

  Hijau – redunan OK

  Hijau – status bekalan kuasa

• Jenis kawalan: Butang tekan RESET untuk mulakan semula sejuk

Sambungan

1 penyambung, 2 pin – relay amaran

1 penyambung, 5 pin – bekalan talian, bumi pelindung

Mekanikal dan Persekitaran

• Berat: 0.61 kg (1.34 lb)

• Suhu udara persekitaran untuk operasi: 0–60 °C (32–140 °F)

• Suhu udara persekitaran untuk penyimpanan: -40–85 °C (-40–185 °F)

• Kelembapan relatif: 10–95% tanpa kondensasi

• Darjah perlindungan IP: IP20

• Rintangan penebat: ≥ 100 MΩ utama/bumi, ≥ 100 MΩ utama/sekunder

• Kekuatan dielektrik: 1500 V utama/bumi dan utama/sekunder; 2300 V utama/sekunder bekalan kuasa sensor

• Ketahanan terhadap gangguan mikro: 1 ms

Standard dan Pematuhan

EN 61131-2, IEC 61131-2

Ciri persekitaran: 3C3 dan 3C4 mengikut EN/IEC 60721-3-3

Produk Premium Hijau

Tiada SVHC melebihi ambang

Ciri Tambahan

Pengesanan suhu

Pemantauan masa operasi dan jangka hayat baki

Fungsi dan ujian redunan

---
