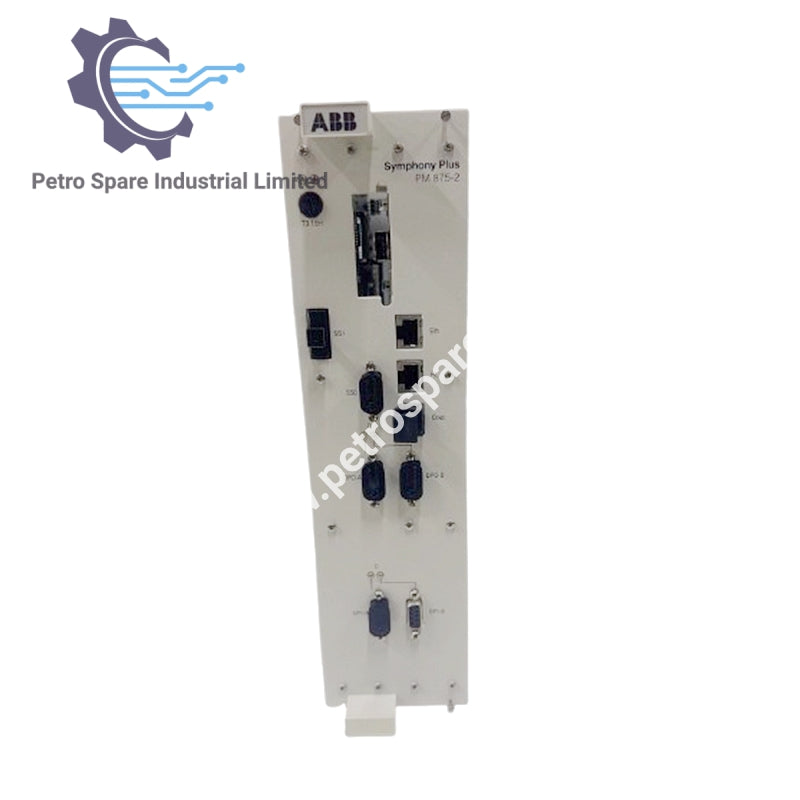

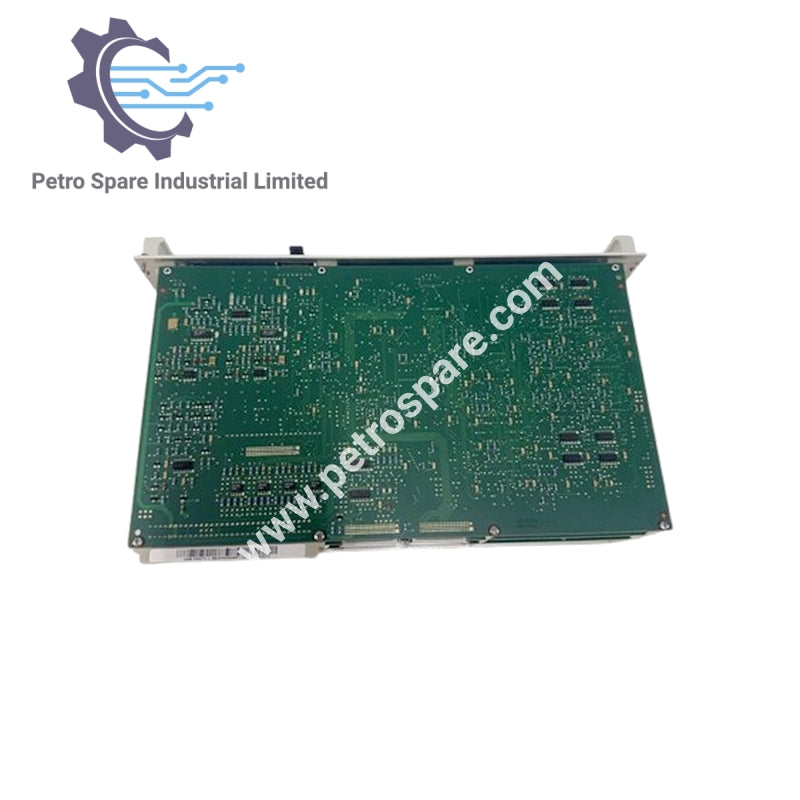

PM 875-2

Gambaran Keseluruhan

PM 875-2 adalah modul pengawal ABB dengan CPU Intel Pentium Mobile 32-bit, direka untuk tugas automasi berprestasi tinggi dengan keupayaan memori dan isyarat yang fleksibel.

Pemproses & Memori

• CPU: Intel Pentium Mobile, 32-bit dengan unit titik terapung

• Kekerapan jam: 333 MHz

• EEPROM: 1 Mbit, Boot BIOS

• Memori Flash: 32 MByte, sistem pengendalian, firmware, dan data tidak mudah luput

• SDRAM: 64 MByte, memori utama

• SRAM: 6 KByte, disokong bateri untuk data pengeluaran dan operasi

• Bilangan tugas aplikasi: 16

• Masa kitaran aplikasi setiap tugas: 16 ms … 2900 h

Isyarat

• LED A (hijau): Modul aktif

• LED S (merah): Kerosakan

Dimensi

• Tinggi: 7 HU (format G)

• Lebar: 16 TE

Bekalan Kuasa

• Voltan bekalan (Uv): +20 … +33 V

• Lebihan voltan yang dibenarkan: 35 V (1 s), 45 V (10 ms)

• Fius: Palam fius 5 × 20, M 3.15 E atau T 3.15 H

• Penggunaan arus: INOM = 1.3 A pada UV = 24 V, IMAX = 1.51 A pada UV = 20 V

• Penyerapan kuasa (maksimum): 31 W

Persekitaran

• Suhu persekitaran (operasi): 0 … 50 °C (dengan pengudaraan modul dalam rumah)

---
