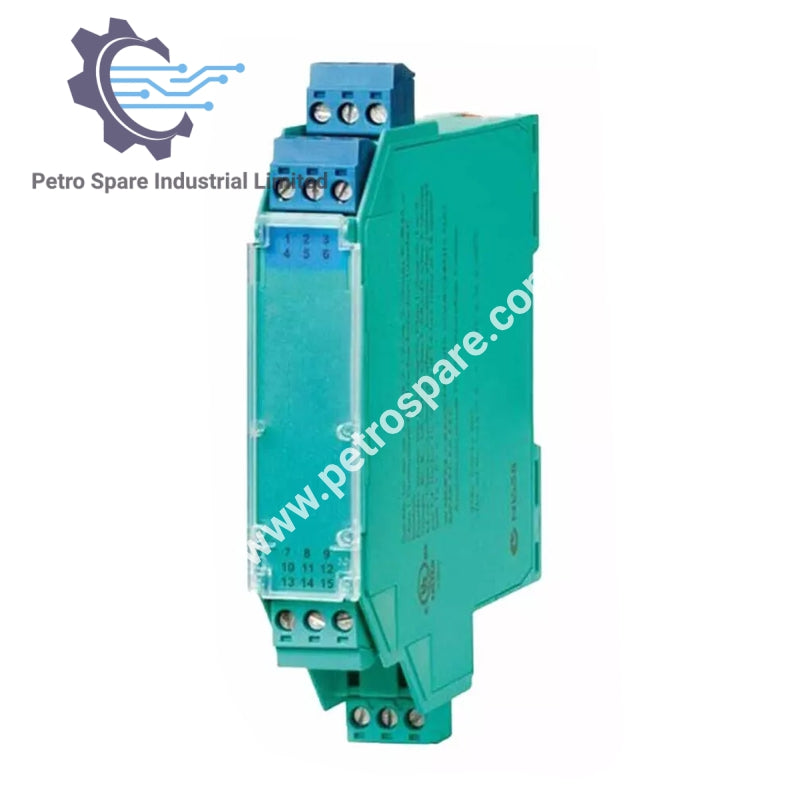

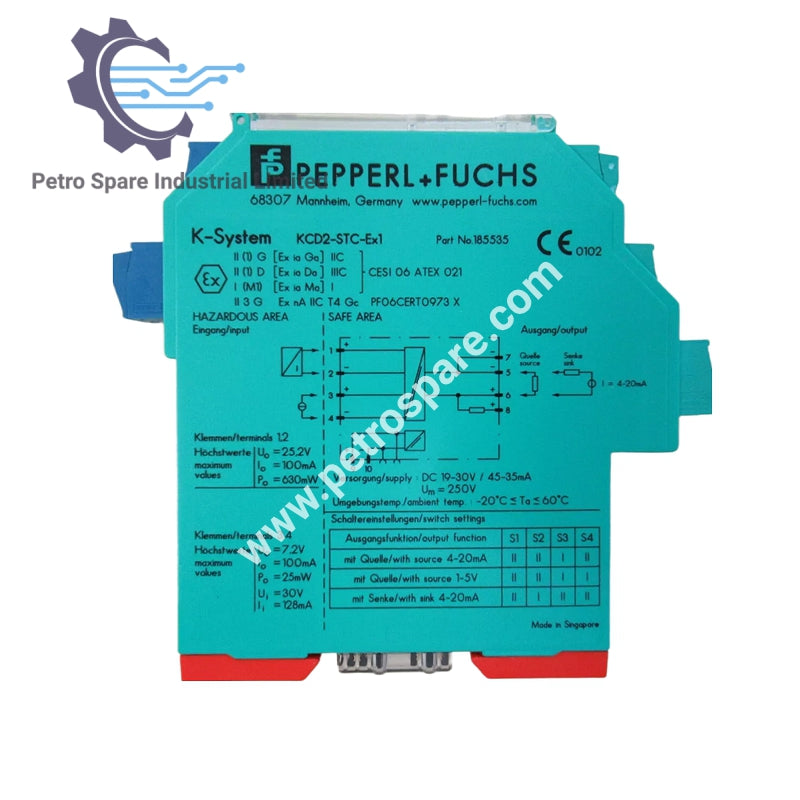

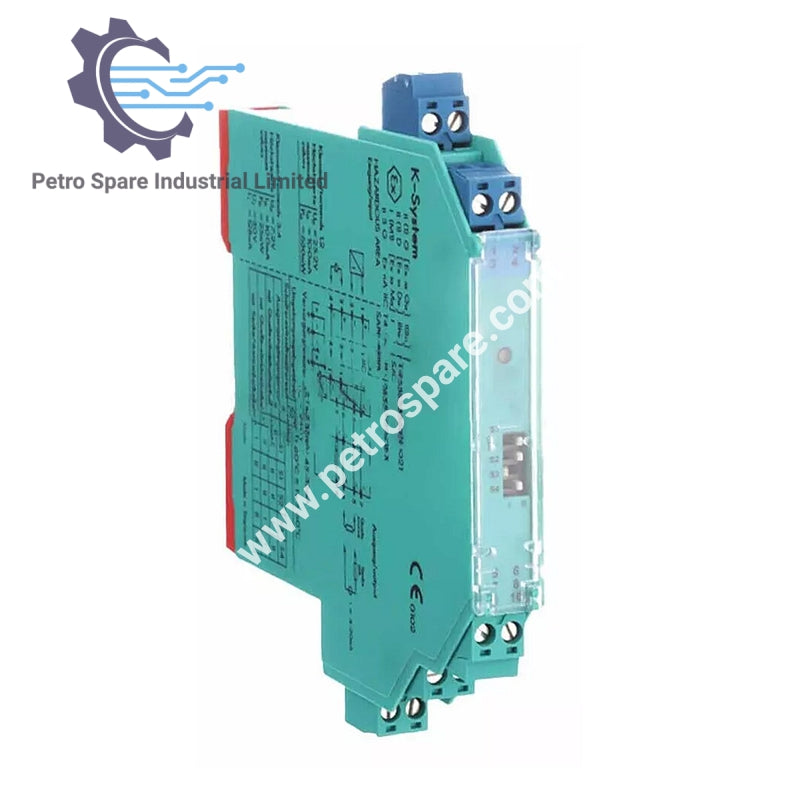

KCD2-STC-EX1

KCD2-STC-EX1 | Bekalan Kuasa Pemancar PINTAR

• Halangan terasing 1-saluran
• Bekalan 24 V DC (Rel Kuasa)
• Input untuk pemancar PINTAR 2-wayar dan sumber arus
• Output untuk 4 mA ... 20 mA atau 1 V ... 5 V
• Lebar perumahan: 12.5 mm
• Sehingga SIL 2 (SC 3) mengikut IEC/EN 61508

Maklumat Am

• Tahap Integriti Keselamatan (SIL): SIL 2
• Keupayaan sistematik (SC): SC 3

Spesifikasi

Bekalan:

• Sambungan: Rel Kuasa atau terminal 9+, 10-
• Voltan berperingkat (Ur): 19 ... 30 V DC
• Gelombang riak: ≤ 10 %
• Arus berperingkat (Ir): ≤ 45 mA pada 24 V dan output mod sumber 20 mA
• Penyerapan kuasa: ≤ 800 mW
• Penggunaan kuasa: ≤ 1.1 W

Input:

• Sisi sambungan: Sisi lapangan
• Terminal sambungan: 1+, 2-; 3+, 4-
• Isyarat input: 4 ... 20 mA terhad kepada kira-kira 26 mA
• Voltan litar terbuka/arahan litar pintas: 22 V / 26 mA (terminal 1+, 2-)
• Jatuh voltan: kira-kira 5 V (terminal 3+, 4-)
• Voltan tersedia: ≥ 15 V pada 20 mA; ≥ 18 V pada 4 mA

Output:

• Sisi sambungan: Sisi kawalan
• Terminal sambungan: 5-, 6+; 5-, 8+ untuk rintangan HART
• Beban: 0 ... 350 Ω (mod sumber)
• Isyarat output:
  • Mod sumber: 4 ... 20 mA atau 1 ... 5 V (rintangan dalaman: 250 Ω, 0.1 %)
  • Mod sink: 4 ... 20 mA, voltan operasi 10 ... 30 V
• Gelombang riak: 20 mV rms

---
